熱電阻和熱電偶的區別（熱電偶和熱電阻的區別）
在電力設備運行和維護的過程中，我們經常會遇到電力設備的溫度測量，很多時候電力設備的溫度參數是判斷電力設備是否正常運行的重要指標，那么我們一般是通過什么來測量的呢？測量的原理是什么呢？

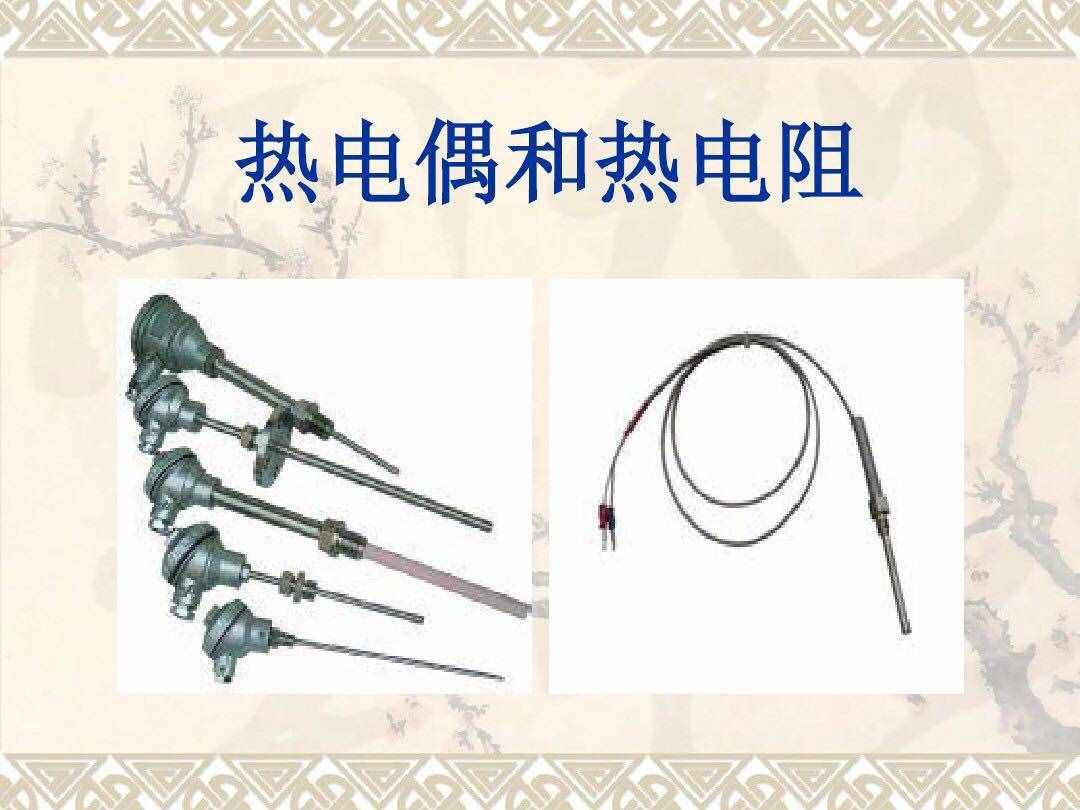

在電力設備溫度監測控制或者儀表溫度數據采集過程中，我們一般采用的溫度測量設備：熱電阻和熱電偶。
一，熱電阻和熱電偶的測量原理。
熱電偶的測量原理。

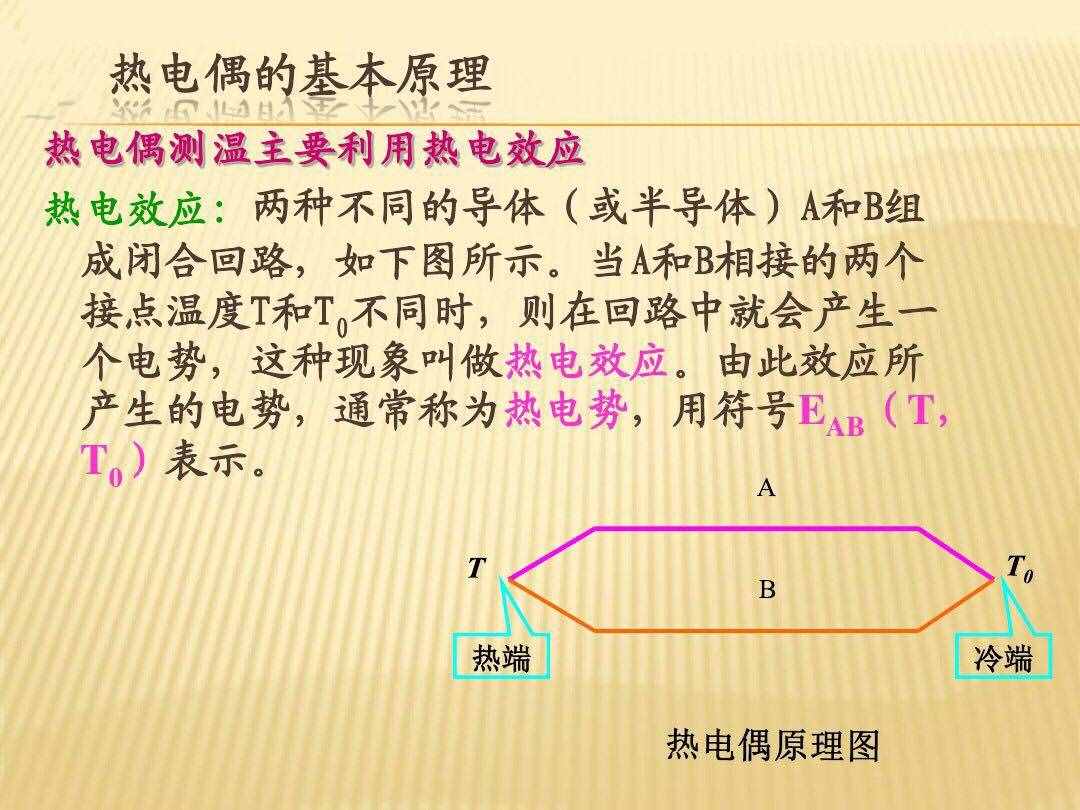

熱電偶工作原理是基于賽貝克（seeback）效應,即兩種不同成分的導體兩端連接成回路，如兩連接端溫度不同，則在回路內產生熱電流的物理現象。

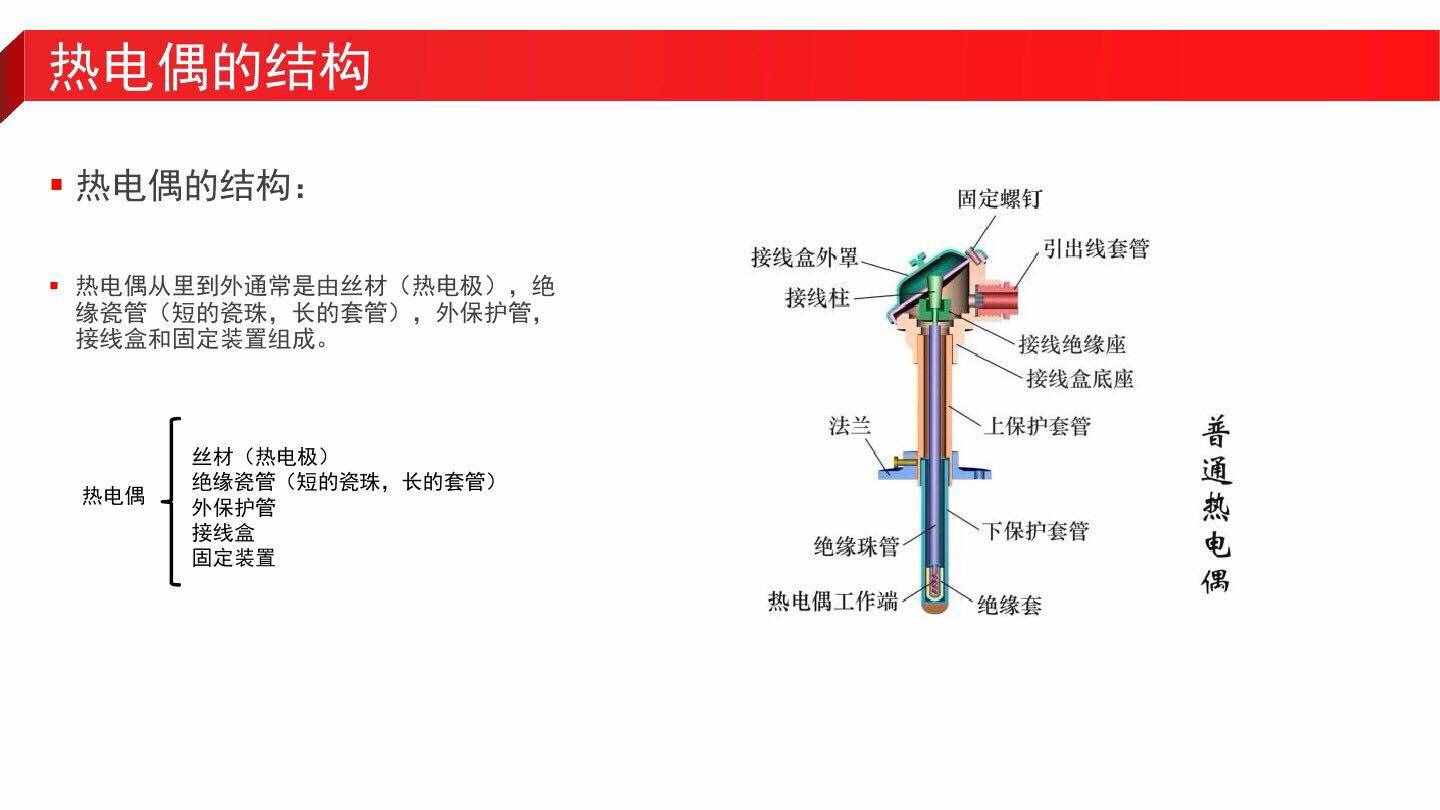

熱電偶由兩根不同導線（熱電極）組成，它們的一端是互相焊接的，形成熱電偶的測量端（也稱工作端）。將它插入待測溫度的介質中；而熱電偶的另一端（參比端或自由端）則與顯示儀表相連。如果熱電偶的測量端與參比端存在溫度差，則顯示儀表將指出熱電偶產生的熱電動勢。
2。熱電阻的測量原理
熱電阻是利用金屬導體或半導體有溫度變化時本身電阻也隨著發生變化的特性來測量溫度的，熱電阻的受熱部分（感溫元件）是用細金屬絲均勻地繞在絕緣材料作成的骨架上或通過激光濺射工藝在基片形成。當被測介質有溫度梯度時，則所測得的溫度是感溫元件所在范圍內介質層的平均溫度。
二，熱電偶和熱電阻的二次側測量表性能比較。
1，熱電偶測量溫度的基本原理是熱電效應。二次表是一個檢伏計或為了提高精度時使用電子電位差計等。
2，電阻是基于導體和半導體的電阻值隨溫度而變化的特性而工作的,二次表是一個不平衡電橋。
三，熱電偶和熱電阻的基本線制。
1，由熱電偶測溫原理可知,只有在其冷端溫度恒定時,被測溫度才與熱電勢成單值函數關系。在實際使用中,就用一種熱電特性與相應熱電偶特性相似的廉價的連接導線(也稱為補償導線),使熱電偶冷端引伸到溫度相對恒定的地方(最好為0度),如用銅--康銅做補償導線來引申鎳鉻---鎳硅熱電阻。因此,熱電偶到二次表延長線是兩根。
2，熱電阻與二次表之間是用銅導線連接的,為了減小環境變化引起的測量誤差,一般均采用三線制接法,其中有兩根導線將熱電阻串聯于相鄰的兩個橋臂上,另一根導線是引來電源。
在實際應用中，熱電阻一般用三芯銅導線，用于去除導線的電阻值的影響。
熱電偶使用兩芯專用補償導線，用于去除熱電偶現場溫度的影響。
四，熱電阻和熱電偶的基本選擇。
1，根據測溫范圍選擇：
500℃以上一般選擇熱電偶，500℃以下一般選擇熱電阻；
2，根據測量精度選擇：
對精度要求較高選擇熱電阻，對精度要求不高選擇熱電偶；
3，根據測量范圍選擇：
熱電偶所測量的一般指“點"溫，熱電阻所測量的一般指空間平均溫度。
五，熱電阻和熱電偶的重點區別 。
熱電偶是一種測溫度的傳感器，與熱電阻一樣都是溫度傳感器。
信號的性質。
熱電阻本身是電阻，溫度的變化，使電阻產生正的或者是負的阻值變化；
而熱電偶測量過程，是產生感應電壓的變化，他隨溫度的改變而改變。
兩種傳感器檢測的溫度范圍不一樣。
熱電阻一般檢測0-150度溫度范圍，最高測量范圍可達600度左右（當然可以檢測負溫度）。
熱電偶可檢測0-1000度的溫度范圍（甚至更高）所以，前者是低溫檢測，后者是高溫檢測。
從材料上分。
熱電阻是一種金屬材料，具有溫度敏感變化的金屬材料，
熱電偶是雙金屬材料，既兩種不同的金屬，由于溫度的變化，在兩個不同金屬絲的兩端產生電勢差。
