漏電開關接線圖（漏保該怎么接線？）
漏電保護器是家庭電路必備的電氣保護元器件，重點是用來保護人身觸電來使用的，關于漏電保護器的功能作用，接線以及注意事項是每一個電工入門者所需要掌握的基礎知識。
很多的剛?cè)腴T(mén)學習電工的師傅都留言:漏電保護器到底應該怎么接線？左零右火嗎？還是左火右零？有什么硬性的規范要求嗎？漏電保護器的接線也是電工初學者很容易弄混亂的地方，今天我們就重點來看看漏電保護器的接線，功能和使用:

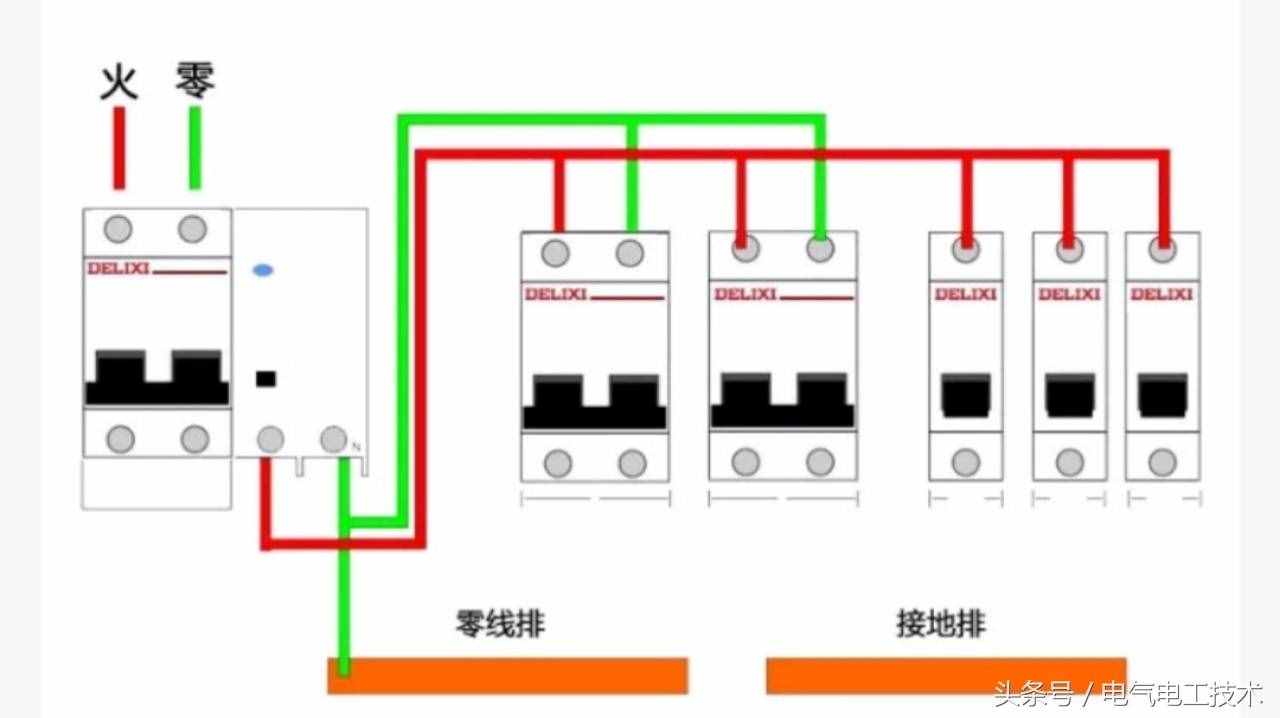

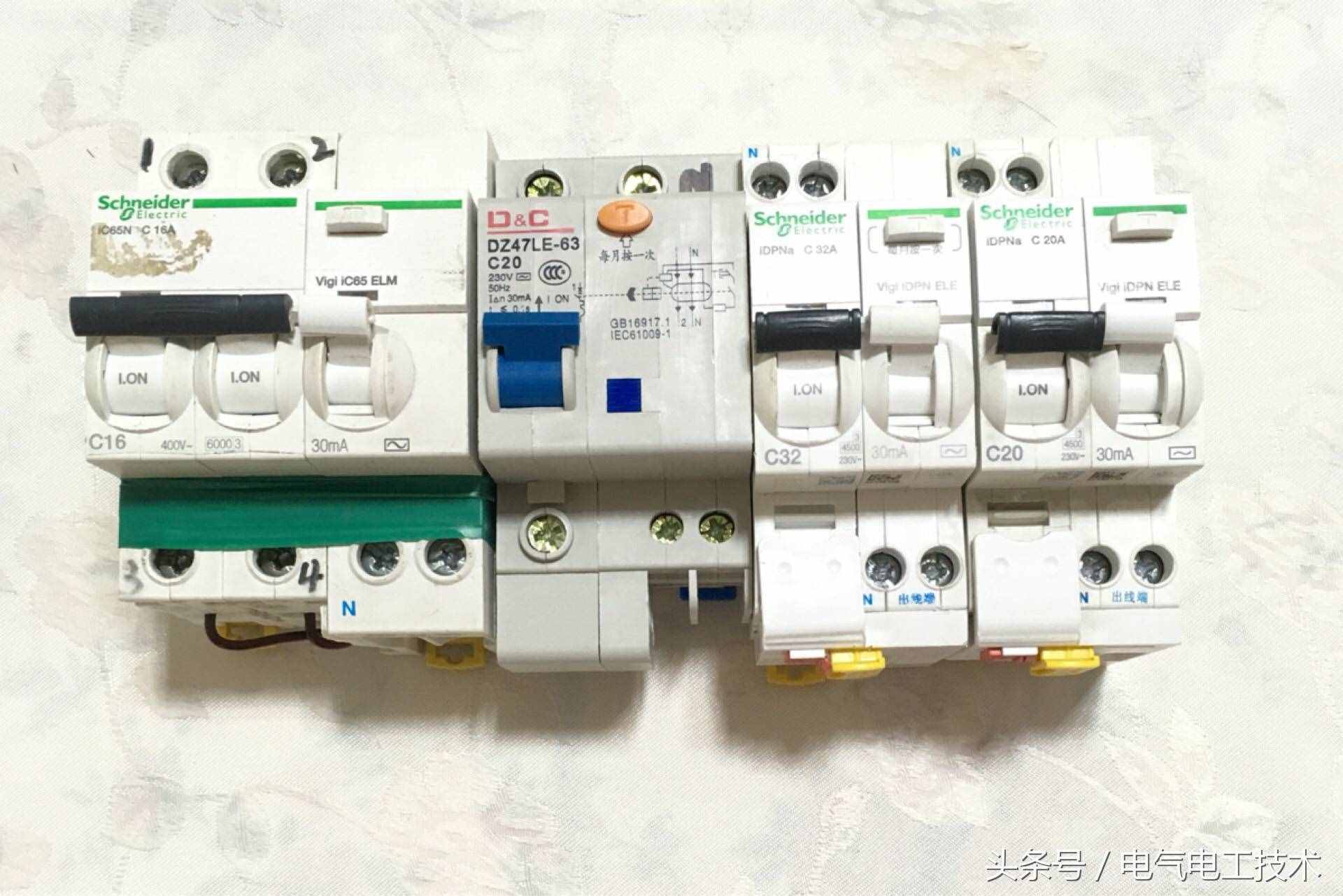

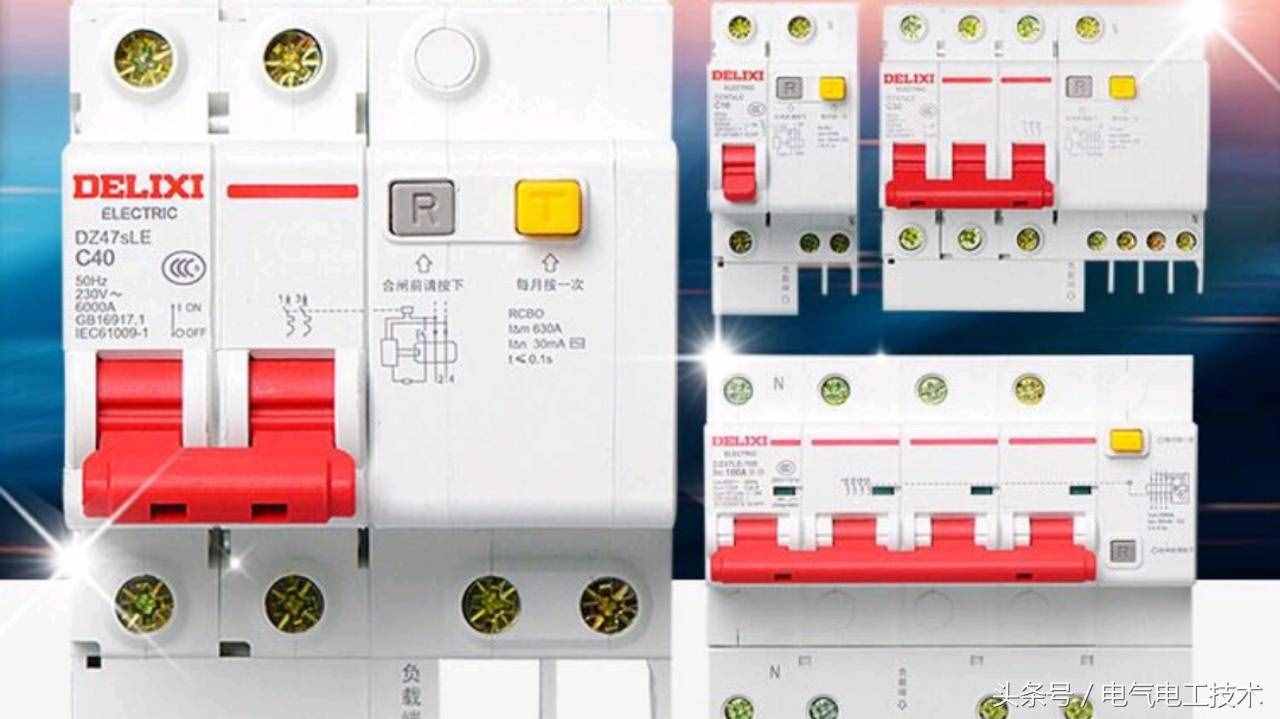

我們以最常見的三個漏電保護器:2P的漏電保護器和1P+N漏電保護器為例來看看:
一，漏電保護器的功能:
漏電保護器主要對電路進行短路保護，過載保護和漏電保護，當電路出現短路，過載和漏電故障的時候，漏電保護器就會跳閘保護。
二，漏電保護器的接線。
對于漏電保護器的接線我們一定要看清楚有沒有明確的零線N標識，一般情況下漏電保護器的N線標識在哪里，我們就需要接N線！

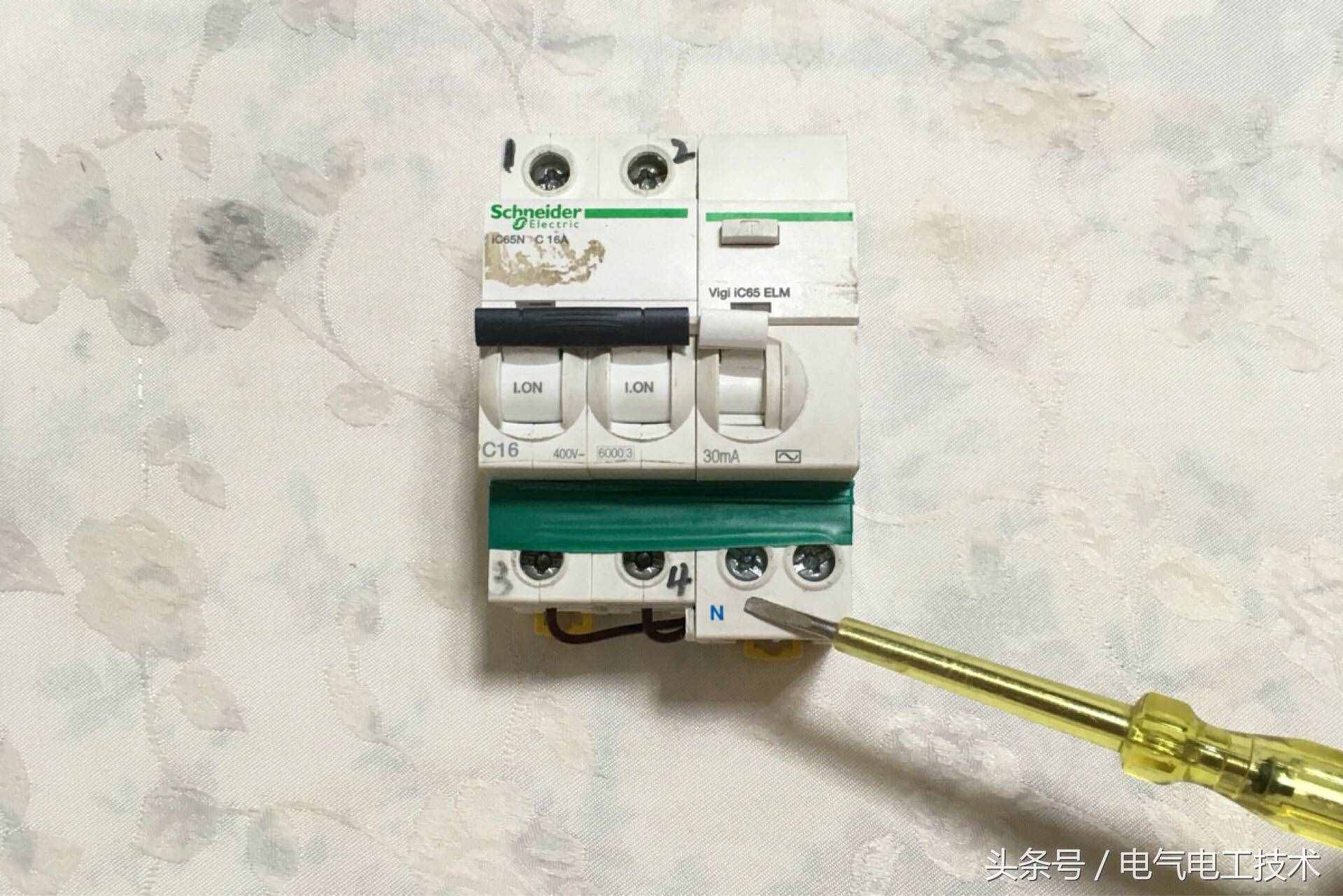

1，2P漏電保護器的接線:
接線解釋:這個2P漏電保護器的N線標識在左側，我們的接線為:左零N右火L。

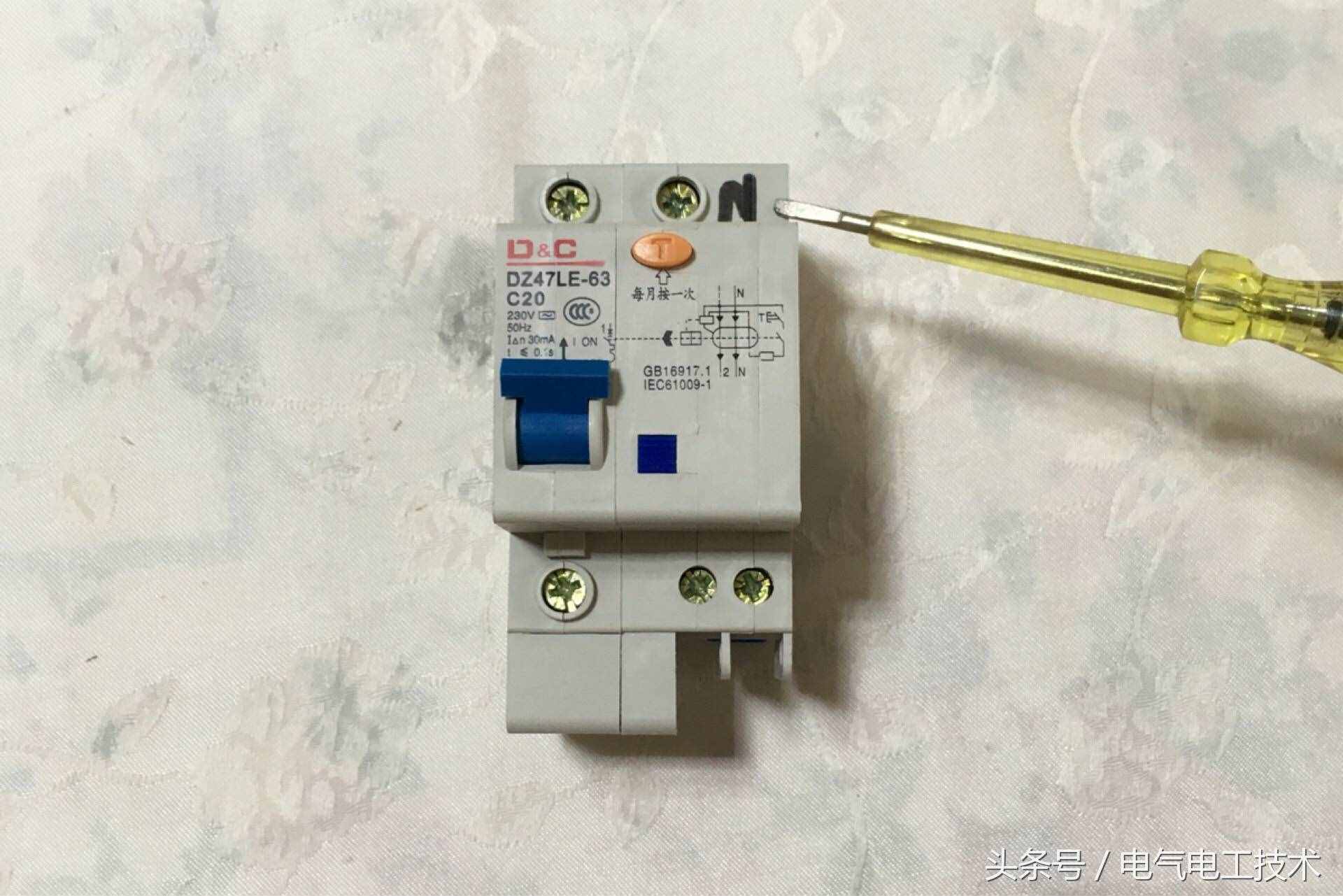

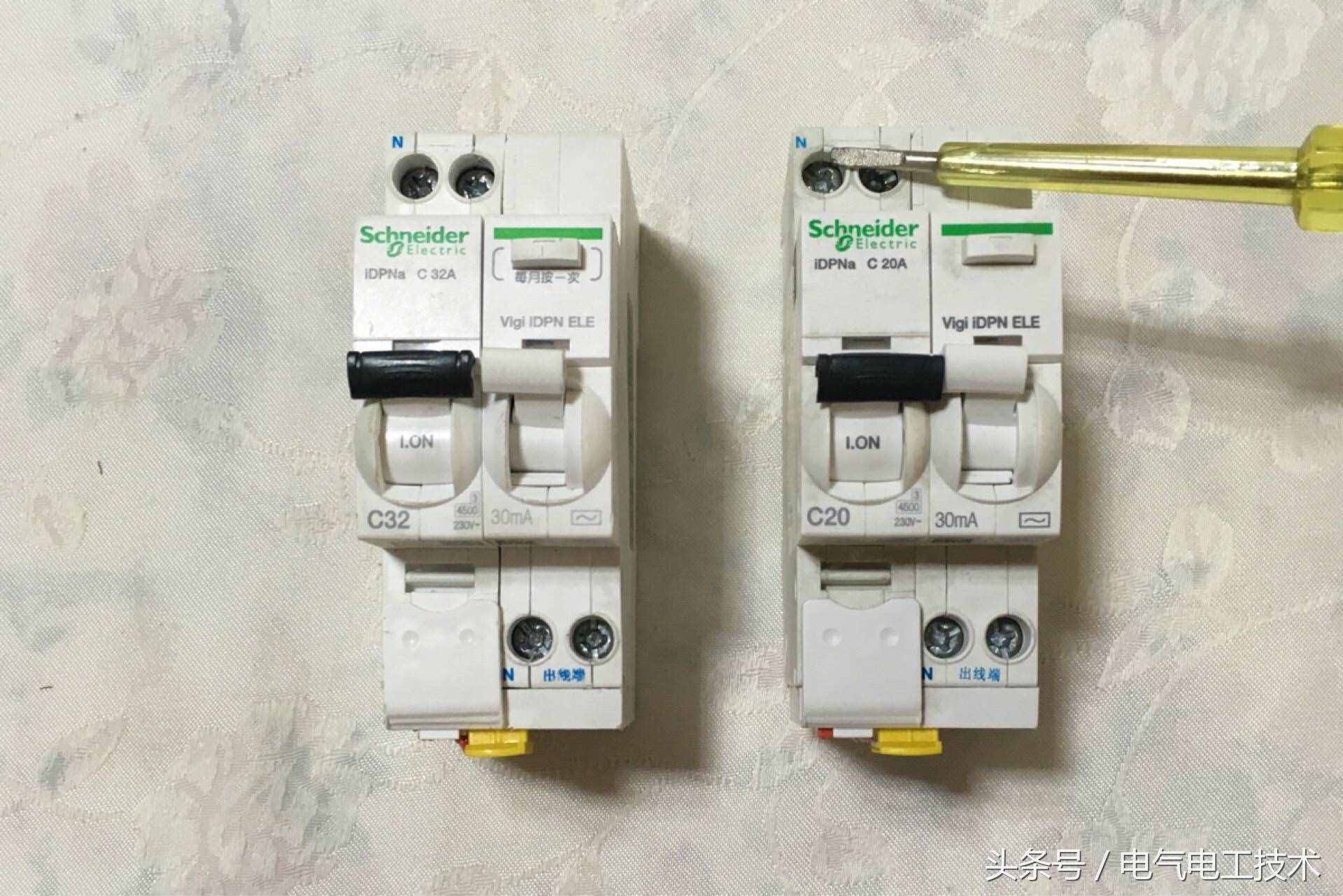

2，第一個1P+N漏電保護器:
接線解釋:可以看到這個1P+N漏電保護器的N線標識同樣在左側，我們的接線方法是:左零N線右火L線。

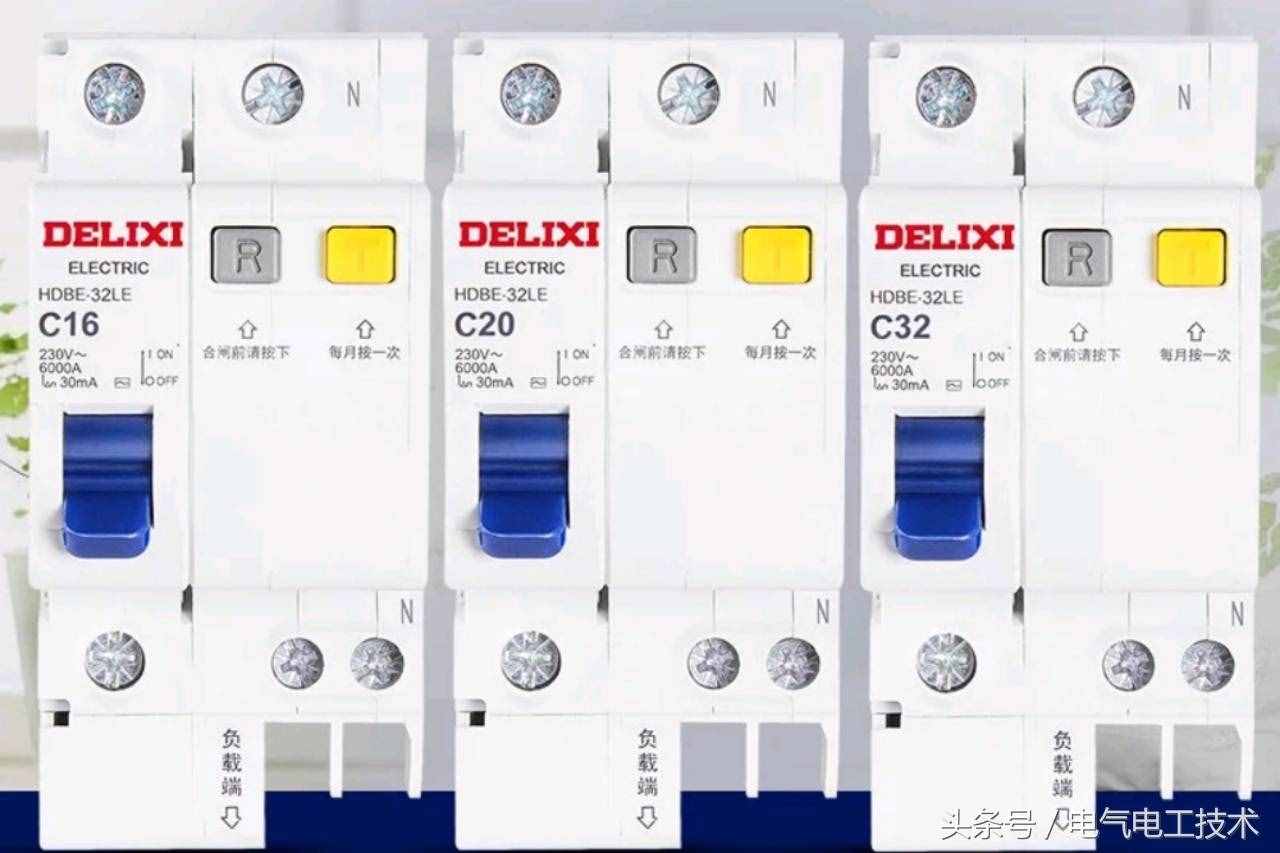

3，第二種1P+N的漏電保護器:
接線解釋:可以看到零線N的標識在右側，那么我們的接線就是:左邊接火L線，右邊接零N線。
三，漏電保護器為什么要這樣接線？當漏電保護器跳閘保護的時候是斷開火線L？零線N？還是同時斷開火線L和零線N？我們下面通過萬用表來重點測量:
提醒:萬用表打至蜂鳴檔或者二極管檔，黑表筆插COM，紅表筆插電壓電阻插孔。

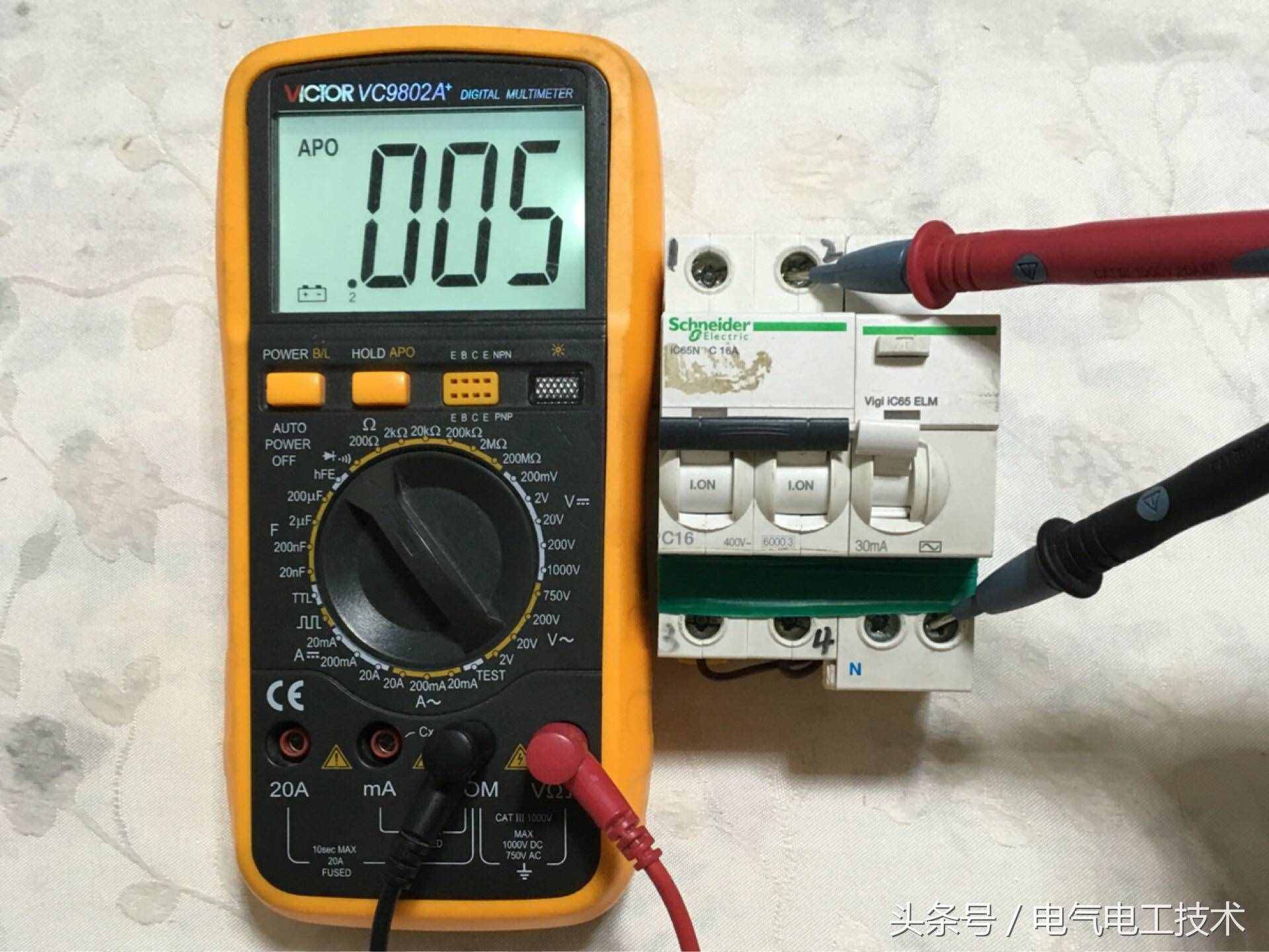

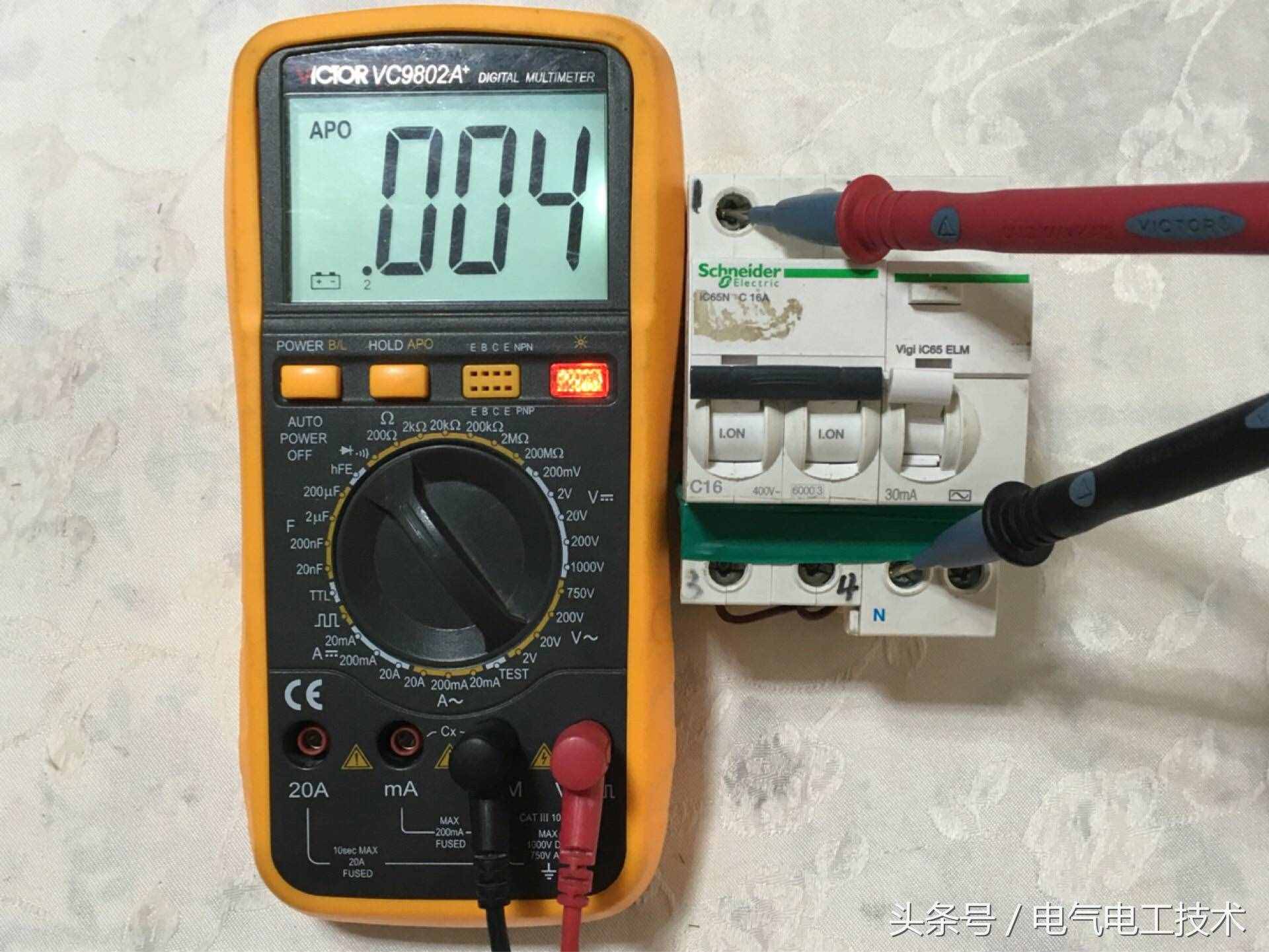

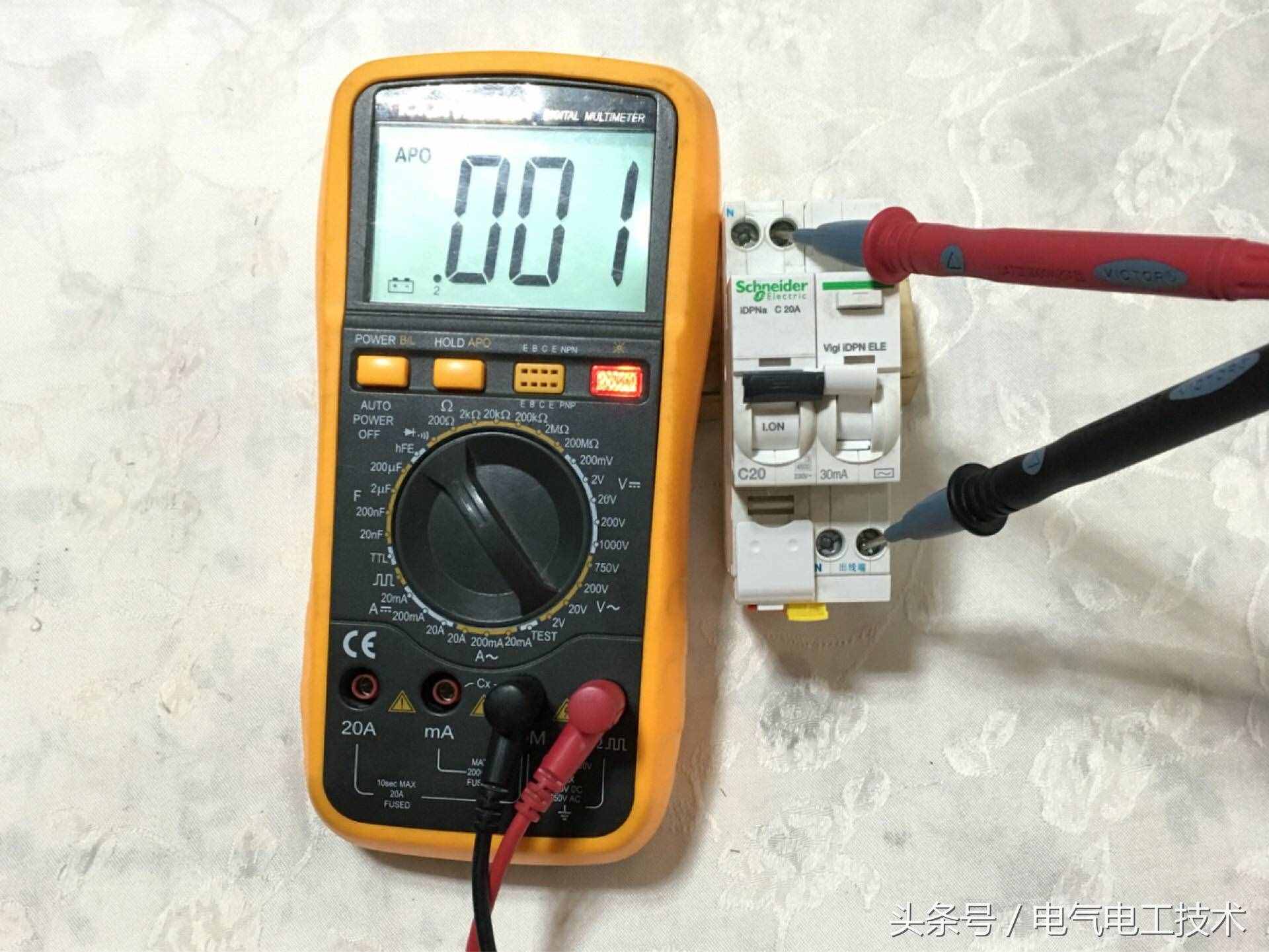

1，2P漏電保護器合閘狀態時，萬用表測量:
可以看到合閘狀態時，零線N上下端子接通，火線L上下端子接通。

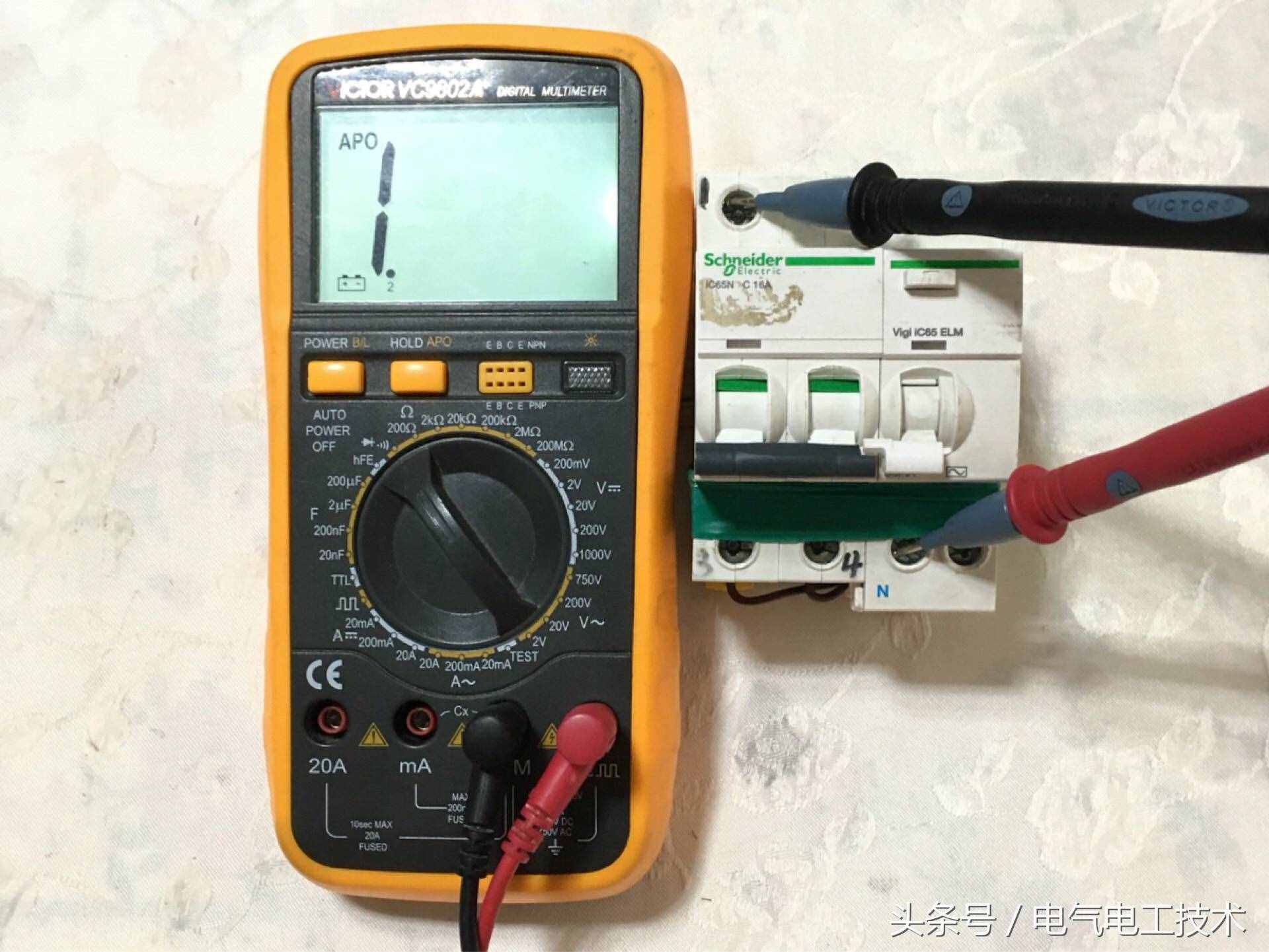

2P漏電保護器分閘狀態時，萬用表測量:
可以看到分閘狀態時，漏電保護器同時切斷了火線L和零線N。
2，第一個1P+N漏電保護器。

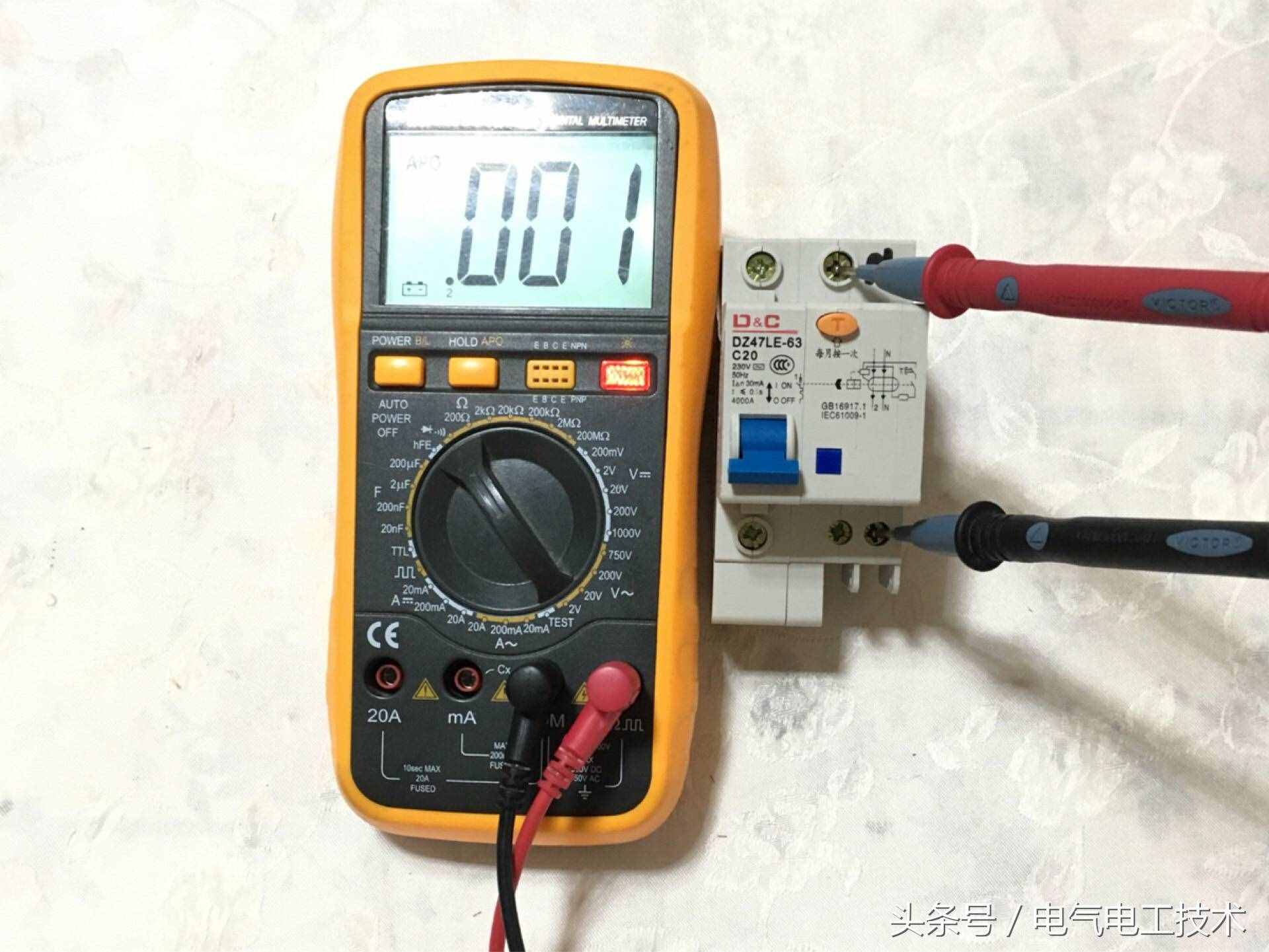

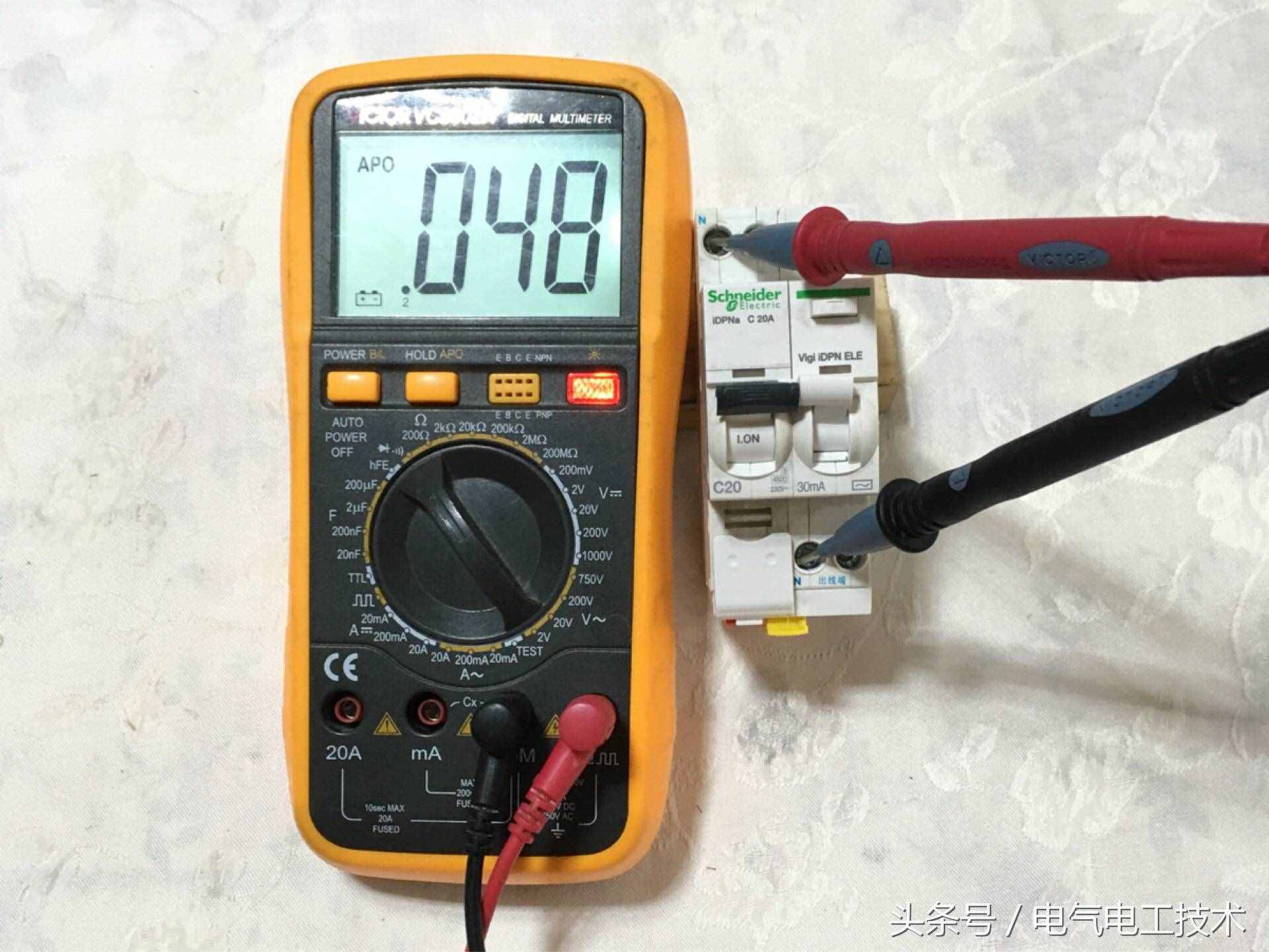

合閘狀態時，萬用表測量:
合閘狀態時，火線L上下端子接通，零線N上下端子接通。

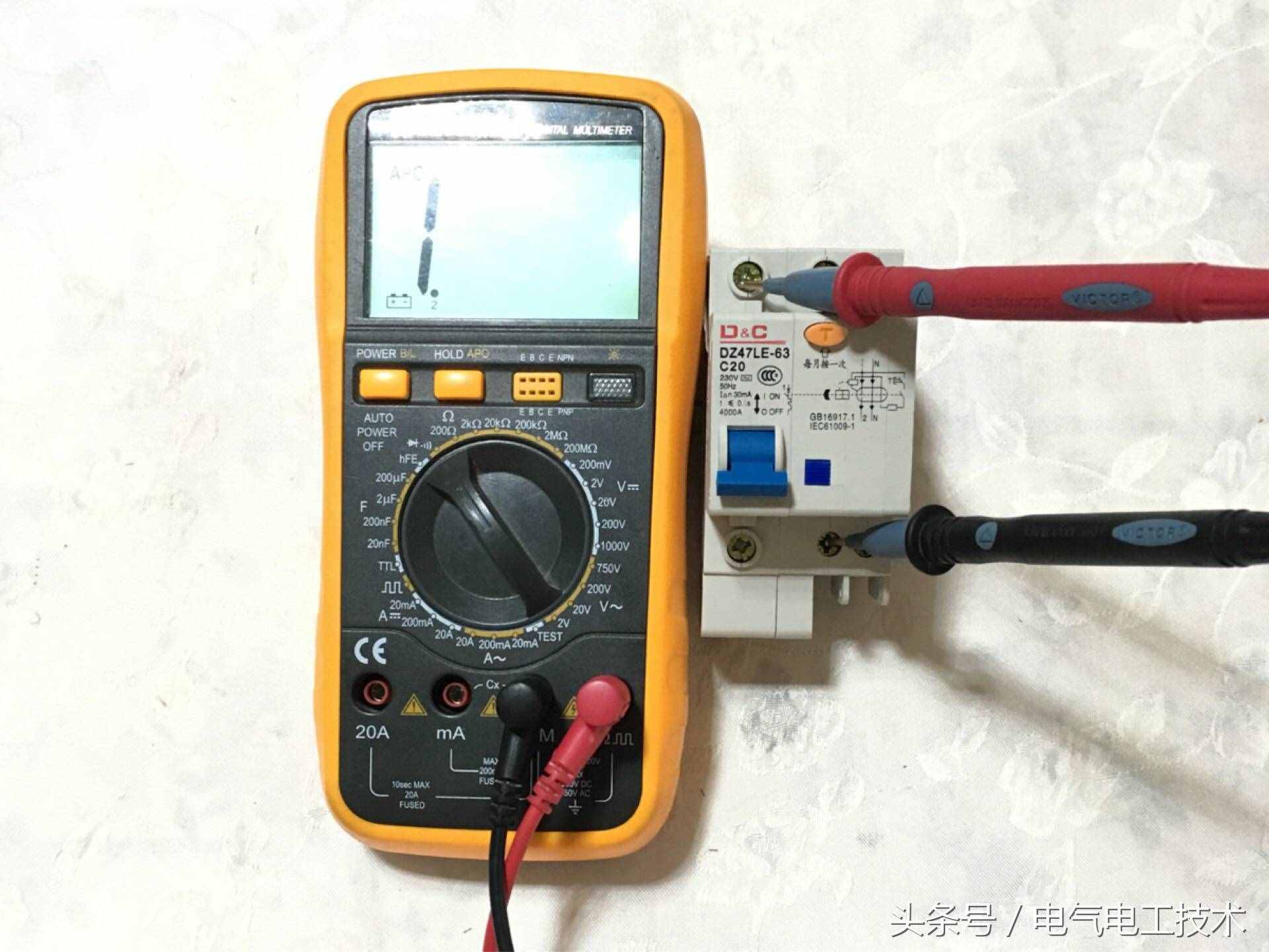

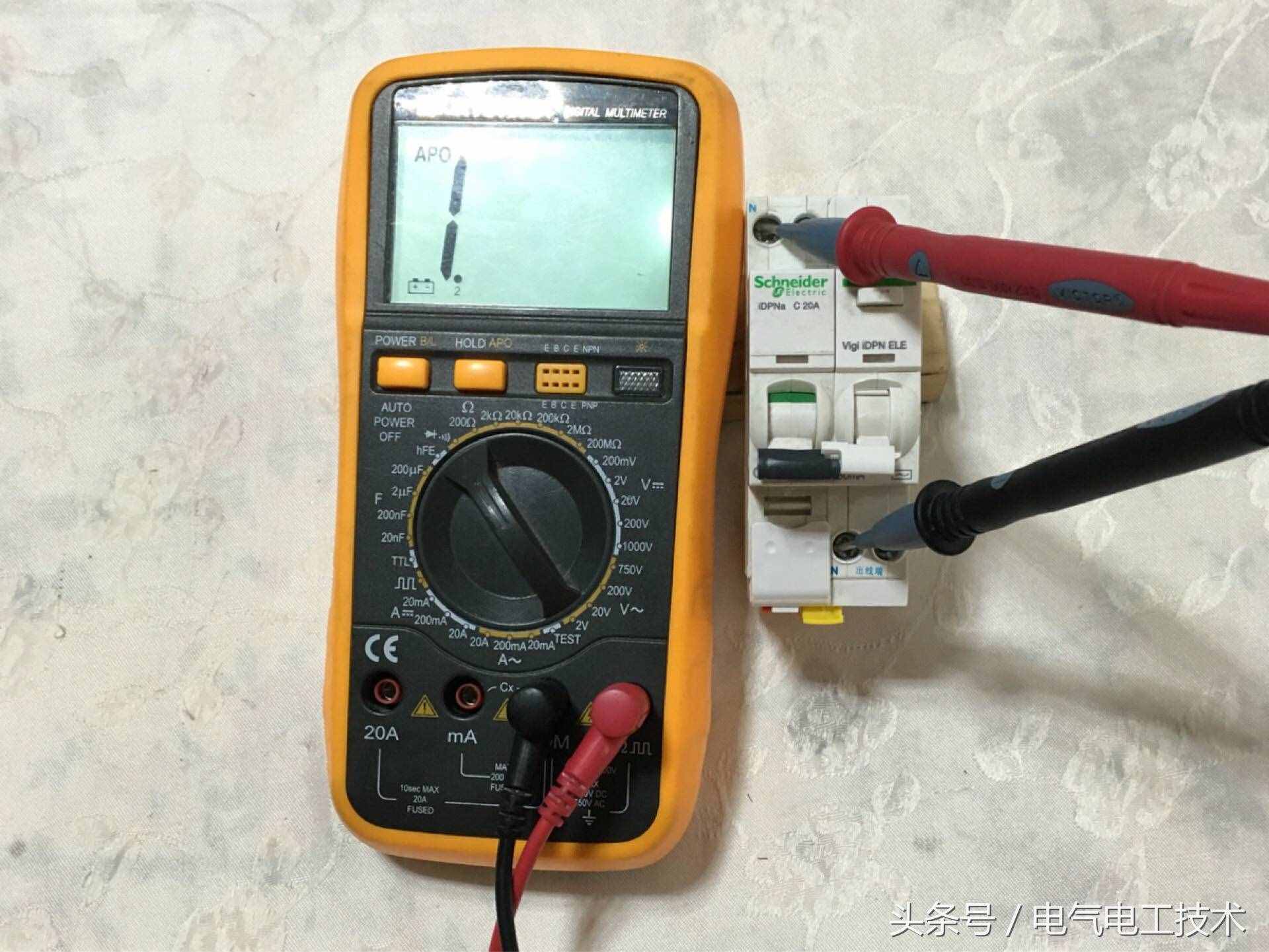

分閘狀態時，萬用表測量:
分閘狀態時，這一個1P+N漏電保護器同時切斷了火線L和零線N。
3，第二個1P+N漏電保護器:

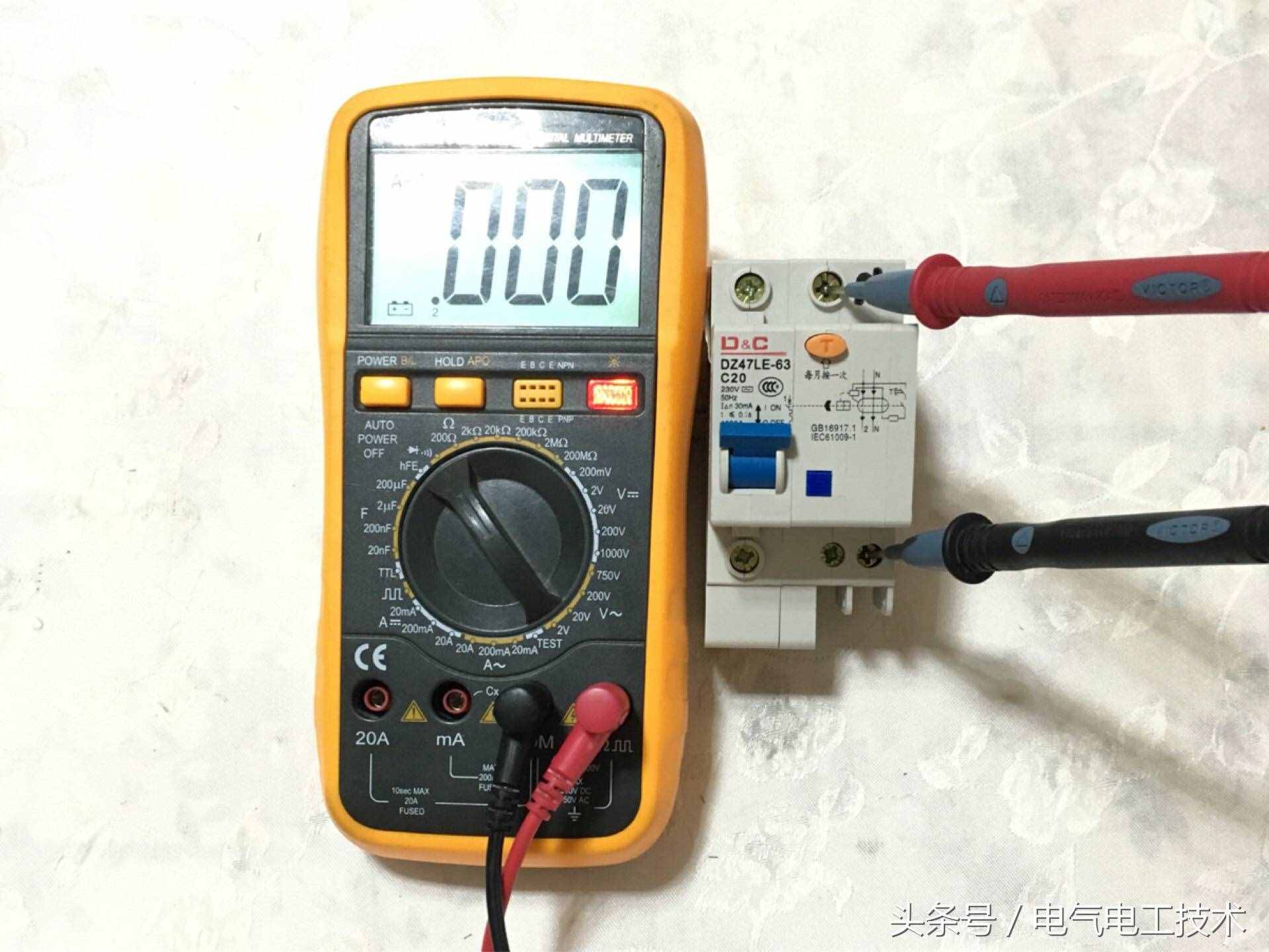

合閘狀態時，萬用表測量:
合閘狀態時，火線上下端子接通，零線上下端子接通。

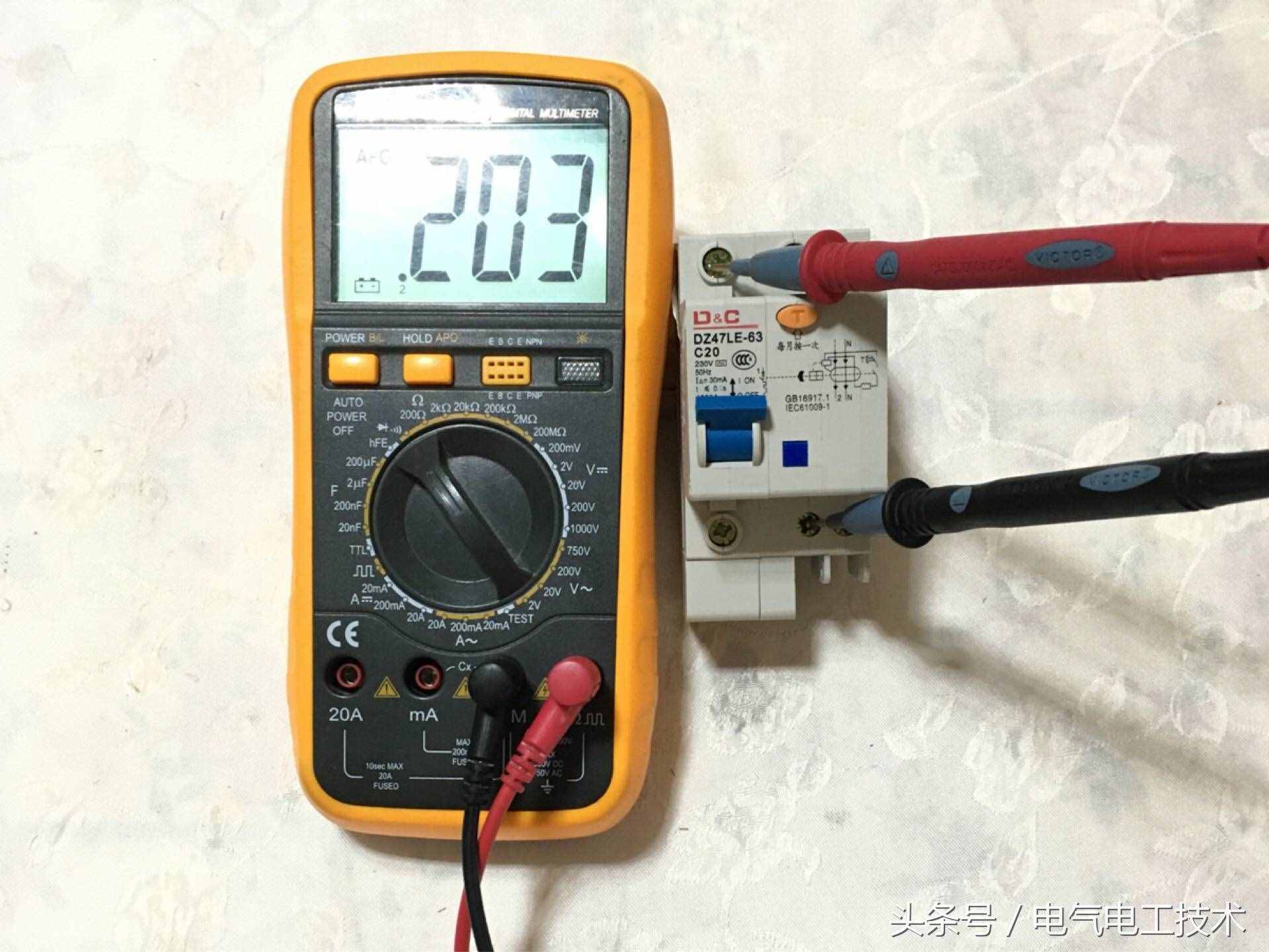

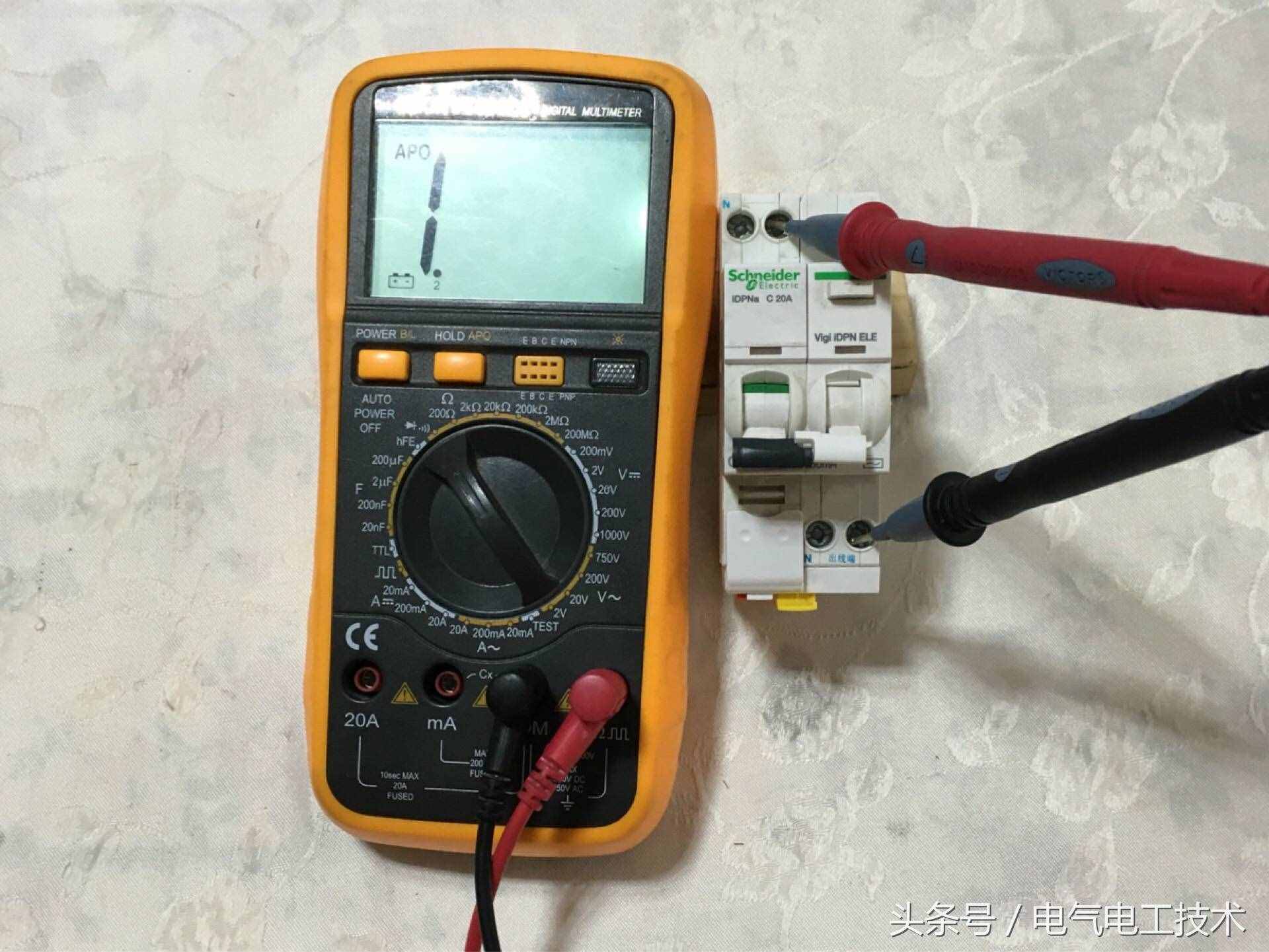

分閘狀態時，萬用表簡單測量:
特別注意，特別注意，特別注意:這一個1P+N漏電保護器斷開了火線L，但是并沒有斷開零線N，零線N始終處于導通狀態，即便是漏電保護器已經跳閘了，但是仍然零線N導通。
在對漏電保護器進行接線的時候，一定要對第三種特別留意，漏電保護器的接線需要嚴格按照標識來接線。
總結:以上三個就是最常用的漏電保護器的功能，接線和跳閘狀態時斷開火線和零線的情況，這也是漏電保護器的基本使用，如果你有更好的建議和補充，可以在下方評論區留言，電氣電工知識，一起交流，互相學習！
