電飯鍋電路圖?。婏堨业碾娐饭ぷ髟恚?/p>

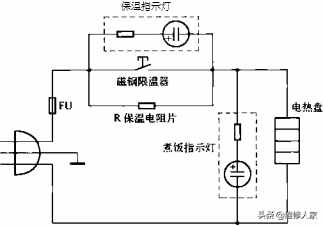

機械控制式電飯煲的電路工作原理圖
機械控制式電飯煲的電路工作原理圖如圖所示。
1）煮飯工作原理
220V交流電經電源插頭、插座連線、超溫熔斷器和觸點開關送到電熱盤兩端，電熱盤開始加熱煮飯。因為煮飯指示氛泡與發熱盤并聯，所以在煮飯時気泡發 亮，表示煮飯狀態。由于觸點開關將保溫指示燈泡和保溫器短路，故保溫指示燈泡不亮。煮飯工作原理圖如圖所示。
2）保溫工作原理
當飯熟后，電飯煲鍋內溫度會上升超過100T,這時磁鋼失去磁性釋放永久磁體，帶動連桿斷開觸點開關，電路自動將保溫器和保溫指示気泡接入電路中，這時保溫指示気泡發光。由于保溫器內部存在約1kQ的電阻，電發熱盤上的電壓下降，電流減小，此時電飯煲進入保溫狀態。由于電路回路電流較小，故煮飯指示氛泡不亮。在電飯煲內部，保溫器緊貼鍋底感溫，它的電阻值會隨鍋底溫度的升高而增大，導致通過電熱盤的電流減小，使鍋內溫度降低；當鍋底溫度降低時，其電阻值將減小，通過電熱盤的電流將增 大，鍋內溫度將上升；如此循環工作，從而達到保溫的目的。保溫工作原理圖如圖所示.
微電腦控制式電飯煲的工作原理圖
微電腦控制式電飯煲的工作原理圖如圖1-20所示。整個原理圖可分為電加熱部分、直 流電源部分和控制部分。電加熱部分由超溫熔斷器、過電流熔斷器、壓敏電阻、電熱盤及繼電器開關觸點組成。其工作原理是，當微處理器發岀HBOT指令時，驅動三極管VTg飽和導通, 繼電器J得電，觸點開關接通，這時電熱盤被送入交流220V的電壓開始加熱。超溫熔斷器 是當鍋內溫度過高時熔斷，從而保護整機電路；過電流熔斷器是當整機電流過大時熔斷保護 其他電路。壓敏電阻并聯在交流220V中，起過電壓保護作用。
直流電源部分是典型的低壓直流穩壓電源，采用變壓器降壓后，經橋式整 流，電容C濾波后，得到+ 13V的直流電壓，為繼電器和蜂鳴器供電，再經7805穩壓后 得到+5V的直流電壓，為微處理器和數碼顯示器供電。
控制部分主要以微處理器S3F9454BZZ - DK94為核心，當通過操作按鍵將 人工指令輸入微處理器后，微處理器做出加熱判斷，HBOT端輸出指令送給VTm繼電器驅 動電路，繼電器觸點開關閉合，交流220V電壓加到電熱盤兩端，電熱盤開始加熱。同時微處理器給數碼顯示部分輸出顯示信號，以顯示電飯煲當前的工作狀態。另外，當人工操作按鍵或電飯煲發出報警信號時，微處理器將輸出BUZZ信號送給VTm蜂鳴器驅動電路，使蜂鳴器發出蜂鳴聲。
1）煮飯工作原理

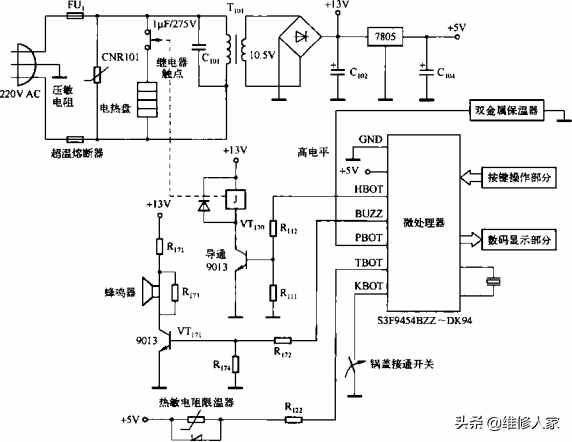

下圖所示的是微電腦控制式電飯煲的煮飯工作原理圖。電飯煲鍋蓋蓋好后，內部鍋蓋接通開關被接通，為CPU提供一個KBOT信號，這時電飯煲接通交流 220V電源，交流220V電源經降壓整流后，經電容C濾波，得到+ 13V的直流電源，為繼 電器驅動電路和蜂鳴器驅動電路供電，后經7805穩壓后輸出+5V的直流電壓，為微處理器和數碼顯示電路供電。通過操作按鍵將人工指令輸入到微處理器后，微處理器做出加熱判 斷，HBOT端輸出高電平，送給VTm繼電器驅動電路，繼電器觸點開關閉合，交流220V電壓加到電熱盤兩端，電熱盤開始加熱。同時微處理器給數碼顯示部分輸出顯示信號，以顯示電飯煲當前的工作狀態。
2）保溫工作原理

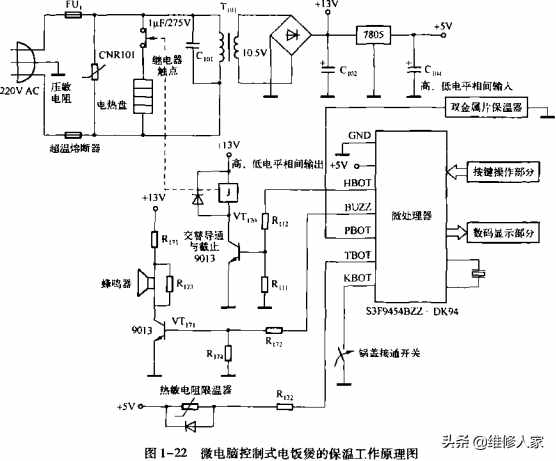

下圖所示的是微電腦控制式電飯煲的保溫工作原理圖。當電熱盤加熱煮飯時，鍋底溫度傳感器不斷將溫度的變化信息送給微處理器，飯熟后，鍋內溫度將會超過100度，這時微處理器會判斷飯已煮熟，微處m HBOT端輸岀低電平，使驅動三極管 VT加截止，繼電器失電，繼電器觸點開關斷開，電熱盤斷電停止加熱；當鍋內溫度降低到某一值時，雙金屬片保溫器接通，給微處理器PBOT端輸入低電平，微處理器做出低溫判斷,同時給HBOT端輸出高電平，驅動三極管VTm飽和導通，繼電器的電觸點開關接通， 電熱盤又開始加熱；當鍋內溫度又超過100度時，微處理器HBOT端又輸出低電平，使繼電器驅動電路截止，繼電器觸點再次斷開，電熱盤停止加熱；周而復始達到了保溫的作用。
3）預約工作原理
大部分微電腦控制式電飯煲都有預約功能，給用戶生活帶來了極大的方便，這是機械控制式電飯煲無法做到的。其工作原理是，在CPU控制電路中設有時鐘控制電路，時鐘電路在CPU中進行倒計時運算，即時鐘在做減法計算，減到事先設定的時間，CPU就可以輸岀停止加熱信號，電熱盤斷電停止加熱。也可事先預約定時啟動，由 CPU根據當前時刻和設定的預約時間進行倒計時計算，到達零時刻時，啟動電熱盤加熱。
