solidworks裝配圖（想要快速出裝配體工程圖）
大家好，我是龍德以然，從不一樣的角度講解SOLIDWORKS。
裝配體工程圖在日常工作中是每天都在做的，而這些基本功能你如果能夠最快速度的完成，那可以很大提升你的工作效率，減少你的加班時間。
做好屬性管理和定義，是讓三維設計更高效的前提零部件的屬性是表述零部件的必要信息，除了在工程圖BOM上統計使用，在后面ERP中對BOM的準確度要求也是很高的。所以，為了保證數據的準確性，我們盡量讓數據來源唯一，BOM的信息也只來源于三維模型屬性。而屬性定義也要作為我們設計的必然步驟完成在零部件的設計中。
這里先講一些基本的屬性定義方法，以后制作模板的時候，屬性是可以預先保存在模板中，不用每次都定義。
打開一個零件后，在標準工具欄上有一個文件屬性定義的指令，點擊。

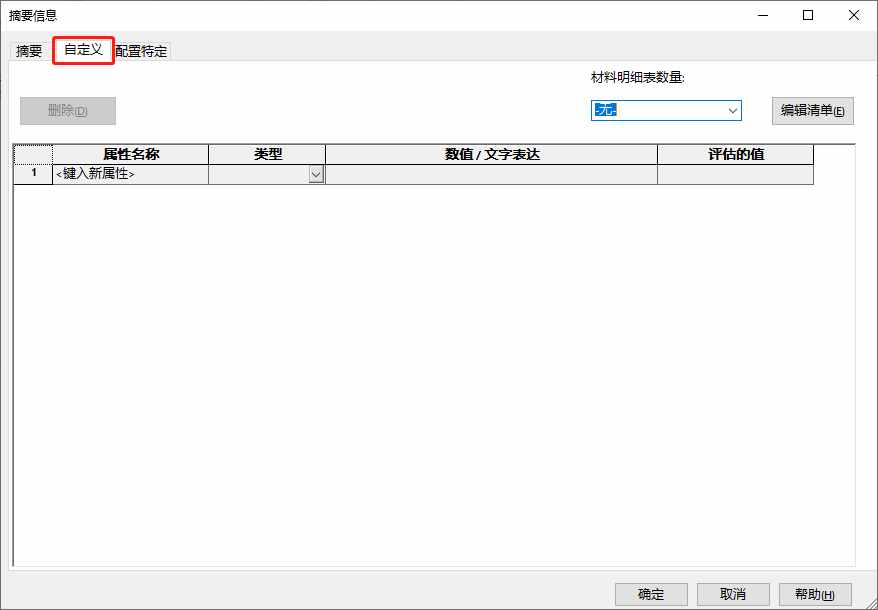

在摘要信息對話框中，可以看到自定義的標簽，這里，就是我們要輸入屬性的位置。
定義自定義屬性，名稱。這里，屬性名稱是可以手動錄入，以及數值有些可以手動錄入，有些可以自動生成。零件名稱的屬性基本就是手動錄入。在表格第一行輸入屬性名稱-名稱，以及屬性數值-上蓋。
同樣方法添加圖號屬性。

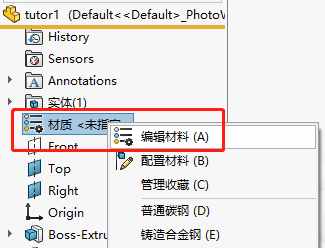

定義材料。設計零件必然有材料屬性，這里需要在零件中先編輯材料，在設計樹上右擊材質文件夾，選擇編輯材料。
在材料對話框中選擇你要的材料，點擊應用，然后點擊關閉，如果SOLIDWORKS默認的材質庫里面沒有你要的材料，這里也是可以自定義材料的。
繼續打開自定義屬性，添加材料屬性，名稱手動輸入，不同的是數值可以通過下拉菜單選擇SOLIDWORKS自帶屬性值，這樣可以自動讀取屬性信息。
以同樣的方法添加重量屬性，重量屬性在下拉菜單中顯示為質量。這里先以這幾個屬性為例，同樣的方法為裝配體的零件添加這些屬性和屬性值。

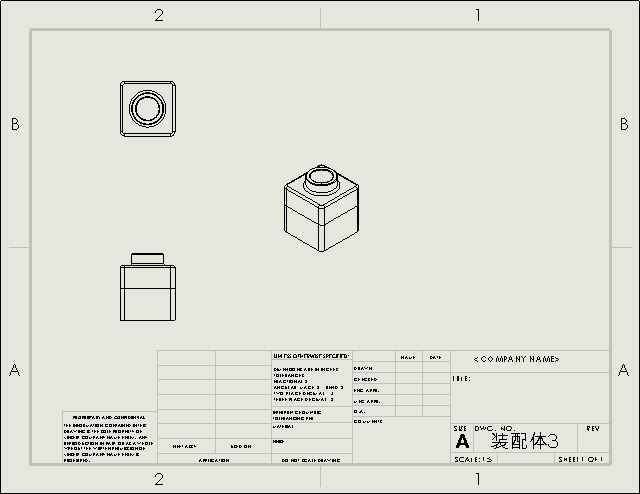

新建工程圖，并插入幾個常用視圖，這個操作與零件工程圖一樣。

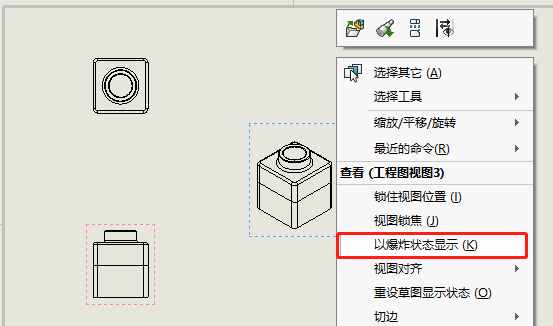

生成爆炸視圖，在生成爆炸視圖前，要求先在裝配體里生成爆炸圖?，F(xiàn)在在工程圖里，右擊任何視圖，就可以看到有個【以爆炸狀態顯示】，點擊就生成爆炸視圖。

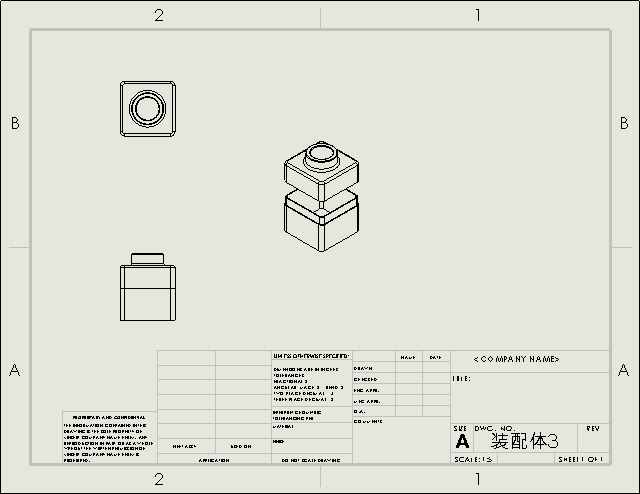

爆炸視圖
生成BOM表必然要自動1在以前的CAD工程圖中，大部分工程師都是手填BOM，這樣的錯誤會比較多，而且沒有關聯性。SOLIDWORKS里面只要把零部件屬性定義好了，在工程圖里就可以直接調用生成BOM。先選擇一個工程圖視圖，然后在工具欄上找到BOM表指令，點擊指令。
