主板電源線（主板電源線好難認）
電源是主機的心臟，為電腦的穩定工作源源不斷的提供能量，它把220V交流電，轉換成直流電，并專門為電腦配件如主板、驅動器、顯卡等供電的設備，是電腦的重要組成部分。主板電源線9種不同顏色的導線什么意思呢，有什么功能呢，相信有不少網友搞不清楚，下面同迅維快修小編一起來認識一下主板電源線吧。

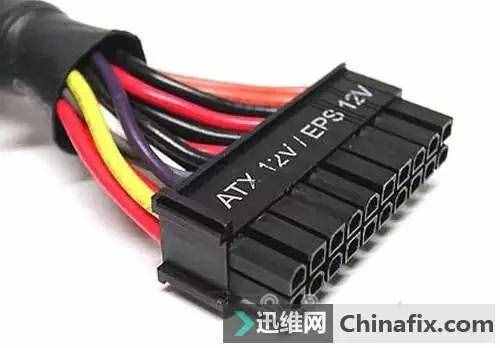

主板電源線 圖1
對于不同定位的電源，它的輸出導線的數量有所不同。目前，主流電源的輸出接口一般采用黃、紅、橙、紫、藍、白、灰、綠、黑9種顏色的主板電源線，但在主流電源中一般都省去了白色主板電源線。
不同顏色主板電源線的含義及功能：
主板電源線 圖2
黃色主板電源線：＋12V
黃色主板電源線在電源中應該是數量較多的一種，黃色電源線輸出+12V電壓，隨著加入了CPU和PCI-E顯卡供電成分，+12V的作用在電源里舉足輕重。
+12V供電為電腦中的硬盤、光驅、軟驅的主軸電機和尋道電機提供電源，以及為ISA插槽提供工作電壓和串口設備等電路邏輯信號電平。
+12V供電電壓出現問題時造成的故障：
①+12V的電壓輸出不正常時，常會造成硬盤、光驅、軟驅的讀盤性能不穩定。
②當電壓偏低時，通常會造成光驅挑盤故障；硬盤的邏輯壞道增加，經常出現壞道，系統容易死機，無法正常使用；影響PCI-E顯卡性能，造成CPU無法正常工作，直接造成死機故障。
紅色主板電源線：＋5V
紅色主板電源線輸出＋5V電壓，紅色電源線的數量與黃色電源線相當，＋5V供電電壓主要為CPU、PCI、AGP、ISA等集成電路提供工作電壓，是電腦中主要的工作電源。
由于+5V供電主要為CPU等主要設備供電，因此它的供電穩定性直接關系著電腦系統的穩定性。
橙色主板電源線：＋3V
橙色主板電源線輸出＋3V電壓，＋3V電壓是ATX電源專門設置的一個電壓，主要為內存提供電源。最新的24pin主接口電源中，著重加強了+3V供電。該電壓要求嚴格，輸出穩定，紋波系數要小，輸出電流要20A以上。
如果+3V供電電壓出現問題，將會直接引起內存供電電路故障，導致內存工作不穩定，出現死機或無法啟動的故障。
紫色主板電源線：＋5VSB（+5V待機電壓）
紫色主板電源線的輸出電壓為＋5V，紫色電源線輸出的電壓為＋5V SB待機電壓，即ATX電源通過電源主板接口的第9腳向主板提供電壓為＋5V，電流為720MA的供電，這個供電電壓主要為網絡喚醒和開機電路及USB接口電路使用。
如果紫色供電出現問題，將會出現無法開機的故障。
藍色主板電源線：－12V
藍色主板電源線輸出－12V供電電壓。-12V的供電電壓主要為串口提供邏輯判斷電平，需要電流不大，一般在1A以下，即使電壓偏差過大，也不會造成故障。目前的主板也幾乎不是使用這個輸出，而是通過對+12VDC的轉換獲得需要的電流。
白色主板電源線：－5V
白色主板電源線輸出－5V供電電壓，目前主流的ATX電源都取消了白色電源線。白色電源線輸出的-5V供電電壓主要是為邏輯電路提供判斷的電平，需要電流很小，一般不會影響系統正常工作。
綠色主板電源線：P－ON（電源開關端）
綠色主板電源線為電源開關端，通過此電源線的電平來控制電源的開啟。當該腳的信號電平大于8V時，主電源為關；當信號電平為低于8V時，主電源為開。使用萬用表測試該腳的輸出信號電平，一般為4V左右。因為該腳輸出的電壓為信號電平。
灰色主板電源線：POWER－GOOD（電源信號線）
灰色主板電源線為電源信號線，一般情況下，灰色電源線的輸出電壓如果在2V以上，那么這個電源就可以正常使用；如果灰色電源線的輸出電壓在1V以下時，那么電源將不能保證系統的正常工作，必須被更換。這也是判斷電源壽命及是否合格的主要手段之一。
黑色主板電源線：地線
黑色主板電源線為地線，其他顏色的電源線需要和黑色電源線配合為電腦提供供電。在ATX電源的各種輸出接口中都會有黑色地線，在ATX主板電源接口中共有8根黑色電源線。
通過以上對主板電源線的介紹，相信大家已經掌握了主板電源線種類，可以更清晰的認識電源的輸出規格了，希望迅維快修本文的分享對大家選購電源和排除故障有所幫助。想了解更多電腦維護、維修知識來訪問迅維網。
