寵物美容臺（一種寵物美容檢視臺的制作方法）

本實用新型涉及一種寵物病理檢查輔助裝置，尤其是一種寵物美容檢視臺。

背景技術：

隨著人們生活水平的提高，養寵物成為了越來越多人的一種生活愛好，但是寵物在飼養過程中，由于飲食、氣候或其他原因會出現一些疾病或者受傷，隨著人們對寵物重視程度的提高，越來越多的人更加趨向于將寵物帶到專業的寵物診所去就診。在寵物診所內，專業人員對寵物進行檢查和診治時，往往需要將寵物放置在專門的檢視臺上，為了便于將寵物從寵物籠中移轉到檢視臺上，同時也為了適應不同身高和操作習慣的診治人員的操作需要，市面上存在一些可以升降的檢視臺，此類檢視臺可以通過升降機構來對檢視臺的臺面進行升降，在臺面降到較低的高度時將寵物放置在臺面上，然后將臺面升高到適宜于檢查和診治的高度，使用更加方便。然而，在將寵物放置在臺面上以后，寵物籠需要占據附近一定的地面空間，對周圍物品的放置和人的移動造成一定的障礙。

技術實現要素：

為了解決上述技術問題，本實用新型提供一種既能夠進行自動升降、又能夠對寵物籠進行收納的寵物檢視臺。

該檢視臺包括一底座，所述的底座上活動連接有一活動支撐架，活動支撐架頂部連接有一臺面；底座、活動支撐架和臺面組成升降結構，活動支撐架連接有升降驅動機構，活動支撐架與底座的連接處向底座的一側偏移，在底座另一側形成一大承載面；臺面升起時，底座上的大承載面、活動支撐架以及同側的臺面之間形成一具有側向開口的C形容納空間，所述的C形容納空間中放置有寵物籠，所述的底座上設有寵物籠安裝結構，所述的底座上設有對活動支撐架的升降進行鎖止的鎖止結構。

優選地，所述的升降結構為Z形壓縮升降結構、X形壓縮升降結構、套筒升降結構中的一種。

優選地，所述的升降驅動機構為氣缸驅動機構、液壓缸驅動機構或電機驅動機構中的一種。

優選地，所述的寵物籠安裝結構包括位于底座上相對設置的兩條L形限位導軌。

優選地，所述的鎖止機構為活動支撐架卡止機構或臺面支撐機構。

優選地，所述的臺面支撐機構包括設于底座上位于活動支撐架的可在垂直和水平狀態翻轉、用于在臺面升起后制成臺面底部的活動支撐桿。

優選地，所述的底座包括位于兩端且相互平行的兩根端部桿體，在兩根端部桿體之間對稱的設置有兩條平行的支撐桿體，兩根端部桿體和兩根支撐桿體位于同一平面上。

優選地，所述的氣缸驅動機構或液壓缸驅動機構中包括設于兩根支撐桿體之間用于安裝氣缸或液壓缸的缸體的缸體安裝板。

優選地，所述的兩根支撐桿體之間設有中部加強桿；所述的兩根支撐桿上分別設有一垂直下安裝板；所述的活動支撐架包括底部活動分別安裝于兩側的垂直下安裝板上的支架；所述的臺面通過一臺面安裝支架與活動支撐架的支架連接，所述的臺面安裝支架包括一與臺面的底面相固定的矩形框體、以及設于矩形框體兩側的垂直上安裝板；支架的頂部活動連接于對應一側的垂直上安裝板上。

優選地，每側的垂直上安裝板和垂直下安裝板之間分別設有兩條平行的支架；所述的底座的兩根端部桿體的底部兩側分別設有滾輪。

本實用新型的一種寵物美容檢視臺將臺面的升降結構設計為U形升降結構，并且活動支撐架與底座的連接處向底座的一側偏移，在檢視臺底部的一側形成一寵物籠容納空間，用于收納寵物檢視臺；同時，通過活動支撐桿對臺面進行支撐，避免氣缸或液壓桿的收縮壓力過大造成臺面下降過程中壓壞下部存放的寵物籠。

附圖說明

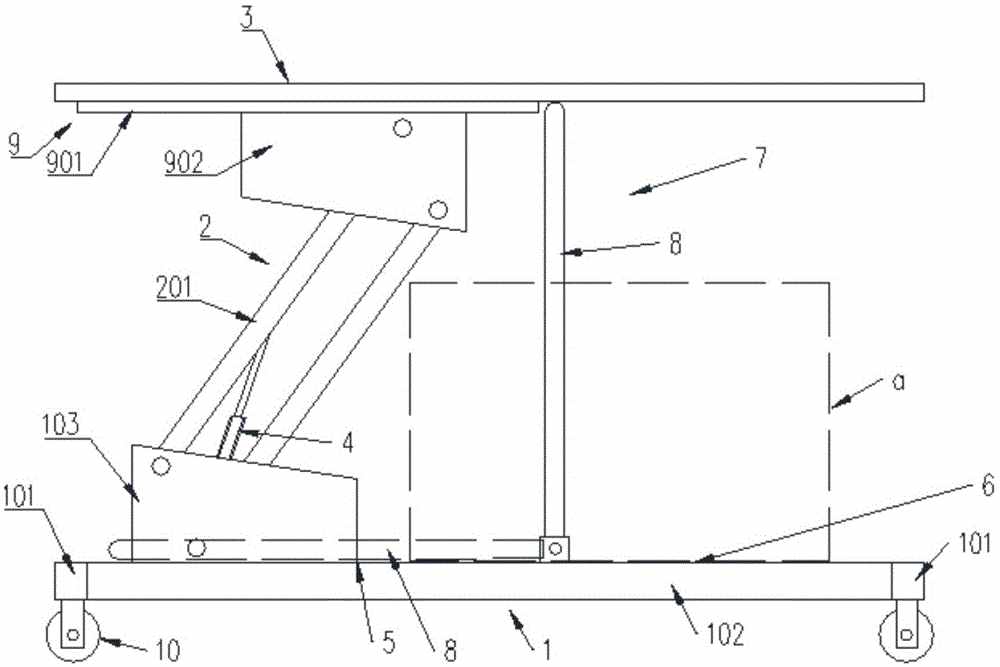

圖1為本實用新型實施例的側面結構示意圖；

圖2為本實用新型實施例的端面結構示意圖。

具體實施方式

本實用新型的一種寵物美容檢視臺包括一底座，底座放置在底面，可以直接擺放在地面，也可以通過滾輪放置在底面，所述的底座上活動連接有一活動支撐架，活動支撐架頂部連接有一臺面；底座、活動支撐架和臺面組成升降結構，通過活動支撐架的支撐和壓縮可以調整臺面相對于底座的高度，使其發生升降運動；活動支撐架連接有升降驅動機構，活動支撐架與底座的連接處向底座的一側偏移，在底座另一側形成一大承載面；臺面升起時，底座上的大承載面、活動支撐架以及同側的臺面之間形成一具有側向開口的C 形容納空間，所述的C形容納空間中放置有寵物籠，所述的底座上設有寵物籠安裝結構，所述的底座上設有對活動支撐架的升降進行鎖止的鎖止結構。

工作時，可以將寵物從籠中取出，放置在臺面，然后將臺面升高，使臺面升起時，底座上的大承載面、活動支撐架以及同側的臺面之間形成一具有側向開口的C形容納空間，此時可將寵物籠放置在改C形容納空間中，并安裝在寵物籠安裝結構上，達到穩定的安放，同時為了避免誤觸發臺面下降，還需要通過鎖止結構將活動支撐架的升降活動進行鎖止，使其保持在穩定的高度，放置對寵物籠進行下壓，此時即可在臺面上對寵物進行修剪毛發、打扮等操作。

在上述的結構中，關于升降結構、升降驅動機構以及鎖止結構都有多種的實現方式，例如：

所述的升降結構為Z形壓縮升降結構、X形壓縮升降結構、套筒升降結構中的一種；

所述的升降驅動機構為氣缸驅動機構、液壓缸驅動機構或電機驅動機構中的一種；

所述的寵物籠安裝結構包括位于底座上相對設置的兩條L形限位導軌；

所述的鎖止機構為活動支撐架卡止機構或臺面支撐機構。

以下以Z形壓縮升降結構、氣缸驅動機構和臺面支撐機構為例來說明詳細的工作原理。如圖1-圖2所示，包括一底座1，所述的底座1上活動連接有一活動支撐架2，活動支撐架2頂部連接有一臺面3；底座活動支撐架 2和臺面3組成Z形升降結構，活動支撐架2和底座1之間設有氣缸或液壓缸 4，所述的活動支撐架2與底座1的連接處5向底座的一側偏移，在底座1另一側形成一大承載面6；臺面3升起時，底座1上的大承載面活動支撐架 2以及同側的臺面1之間形成一具有側向開口的可以容納寵物籠a的C形容納空間7，所述的底座1上位于活動支撐架2兩側設有可在垂直和水平狀態翻轉、用于在臺面升起后制成臺面底部的活動支撐桿8。

在底座1的具體結構上，本實施例中，所述的底座1包括位于兩端且相互平行的兩根端部桿體101，在兩根端部桿體101之間對稱的設置有兩條平行的支撐桿體102，兩根端部桿體101和兩根支撐桿體102位于同一平面上。

為了在底座上安裝氣缸或者液壓缸，本實施例中，所述的兩根支撐桿體之間設有用于安裝氣缸或液壓缸4的缸體的缸體安裝板。角度原因，圖中未示出缸體安裝板，具體位置位于安裝氣缸或液壓缸4下方。

為了增加底座1結構的穩定性本實施例中，所述的兩根支撐桿體102之間設有中部加強桿。角度原因，圖中未示出缸體安裝板，具體位置位于兩根支撐桿體102中部位置。

為了與活動支撐架2相連接，本實施例中，所述的兩根支撐桿102上分別設有一垂直下安裝板103。

本實施例中，所述的活動支撐架2包括底部活動分別安裝于兩側的垂直下安裝板上的支架201。

在臺面的安裝結構上，本實施例中，所述的臺面1通過一臺面安裝支架9 與活動支撐架2的支架201連接，所述的臺面安裝支架9包括一與臺面的底面相固定的矩形框體90以及設于矩形框體901兩側的垂直上安裝板902；支架201的頂部活動連接于對應一側的垂直上安裝板902上。

為了提高制成結構的穩定性，本實施例中，每側的垂直上安裝板902和垂直下安裝板103之間分別設有兩條平行的支架201。

另外為了便于移動，本實施例中，所述的底座1的兩根端部桿體101的底部兩側分別設有滾輪10。

以上所述僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。

---
