pid什么意思（自動控制算法 PID）

生活中的一些小電器，無人機的飛行姿態和飛行速度控制等等，都應用到 PID——PID 控制在自動控制原理中是一套比較經典的算法。

我們常見到這類設備，只不過沒有留心或者發現了沒有深入探究以及主動搜索一下其中的原理而已。

為什么說產品經理需要保持強烈的好奇心？發現生活、身邊的美，探究一下為我所用。

比如我們家里的恒溫?zé)崴?、小米的平衡車，我們常常說的自動駕駛、無人機、掃地機、大火的服務機器人等等產品上有廣泛的應用。

不管你學沒學過控制理論，只要涉及到機電一體化系統，一定會接觸到 PID 控制算法。

為什么需要 PID 控制器呢？

你一定用過恒溫?zé)崴畨?，你想讓熱水壺的水保持在一個恒定的溫度，回到家拿起來就喝，不需要慢慢等水燒開再等到水冷卻到適合咕咚咕咚喝的溫度。

這時候就需要一種算法先將水溫加熱到目標位置附近，能夠“預見”這個水溫的變化趨勢，然后還能根據各種環境影響因素造成誤差去調節以維持設定目標。

當然，熱水壺不需要那么高的精確度，可能只用 PD 就搞定了。

那，比如自動駕駛中控制汽車維持在某個設定的速度行駛，或?qū)⑵嚤３衷谝粋€(gè)固定車道內行駛，這就需要非常精準。

這下你知道 PID 到底是個什么東東了吧！

接下來，我們了解一下他的原理。

一、什么是 PID及其原理 什么是 PID

PID，即比例 Proportion、積分 Integral 和微分 Derivative 三個單詞的縮寫；比例積分微分控制，簡稱PID控制。

簡單講，根據給定值和實際輸出值構成控制偏差，將偏差按比例、積分和微分通過線性組合構成控制量，對被控對象進行控制。

常規 PID 控制器作為一種線性控制器。

PID 原理

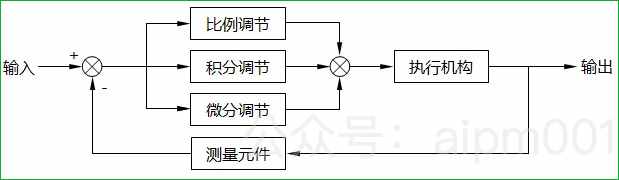

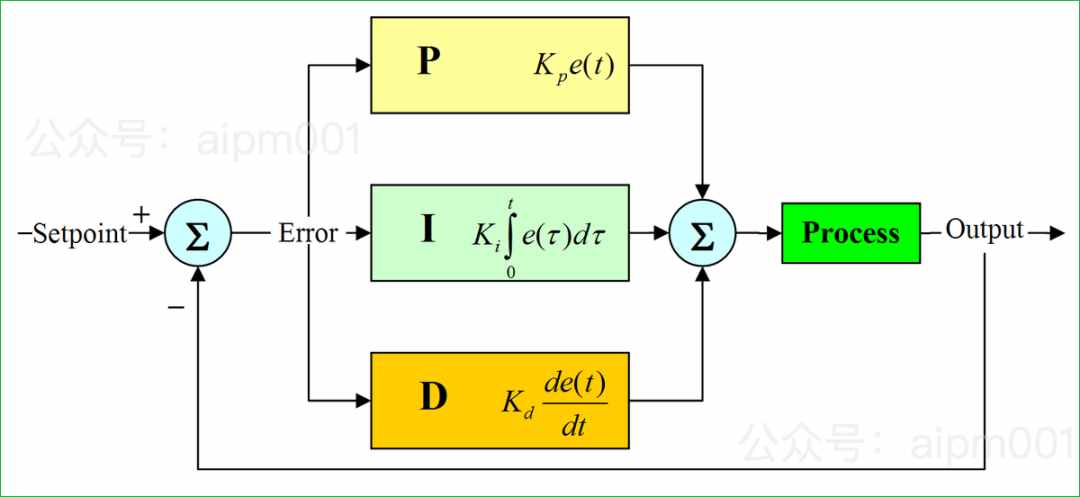

常規的 PID 控制原理圖：

系統由 PID 控制器和被控對象（常常是執行機構，如電機等）組成。

現在知道了 PID 控制器是怎么工作的，那么為什么需要比例、積分、微分三個環節呢？具體有什么作用呢？

比例環節：當被控制對象現狀與目標有差距的時候，控制器就產生一個控制使得被控制對象向目標靠近。所以這是根據目標差距進行一個有比例的調節。

微分環節：當被控制對象越來越接近目標的時候，當然不能按照比例調節的給定量去執行。所以引入一個對未來趨勢的判斷給定量。

積分環節：當比例和微分環節控制達到預設目標時，對一段時間內的靜態誤差進行糾偏。

從時間的角度講，比例作用是針對系統當前誤差進行控制，積分作用則針對系統誤差的歷史，而微分作用則反映了系統誤差的變化趨勢，這三者的組合是“過去、現在、未來”的完美結合。

引述百度的標準解釋：

比例環節：即時成比例地反應控制系統的偏差信號e(t)，偏差一旦產生，控制器立即產生控制作用以減小誤差。當偏差e=0時，控制作用也為0；因此，比例控制是基于偏差進行調節的，即有差調節。

積分環節：能對誤差進行記憶，主要用于消除靜態差，提高系統的無差度，積分作用的強弱取決于積分時間常數Ti，Ti越大，積分作用越弱，反之則越強。

微分環節：能反映偏差信號的變化趨勢(變化速率)，并能在偏差信號值變得太大之前，在系統中引入一個有效的早期修正信號，從而加快系統的動作速度，減小調節時間。

例子稍微極端一點兒，假設你在高速公路上想跟著你前面的車 100 米的距離跑，并且假設你前面的車是自動駕駛的定速巡航。

這時，你把三個環節想象成你自己=比例，你另外的兩個兄弟，一個是微分，一個是積分。

現在你們倆的車相距 300m，你一腳油門下去，車子急加速開始逼近目標。

你的車慢慢靠近 100m 這個目標。

這時，你的兄弟「微分」說：“兄弟，慢點慢點?。】煲咏恕?。這就是微分的作用，對未來的判斷和控制。

你肯定不會一次性就將這個跟車距離調整好了?？赡苣阋粫?huì)兒小于 100m ，一會兒你又大于 100m 跟蹤距離。

就這樣你跟你兄弟這樣來來回回的調整，終于將跟車距離調整在 100m 左右這樣的距離（比較極端哈，人為是不可能做到的）。

可是路上有坑洼呀、有風阻、還有上坡這樣的環境干擾因素。

這時，你那個好久沒說話的兄弟「積分」起作用了，他一直在監視你這段平穩駕駛（100m 跟車的穩定狀態）狀態的誤差，然后進行計算，告訴你給多少油門。

至此，我想應該對 PID 有了初步的認識。

接下來通過一個稍微詳細點兒的例子了解一下 PID 三個環節是如何工作的。

二、PID 三個環節如何工作

我們就用比較火熱的自動駕駛來簡單舉例，那自動駕駛很直觀的就有兩個應用，一個是保持固定的車道行駛，一個就是保持固定的速度行駛。

保持固定的車道就是控制方向盤，保持固定速度就是控制油門；這兩個都比較直觀，我們就用固定速度（定速巡航）來簡單舉例。

定速巡航也是非常成熟的技術了，在很多中低端車型上已經成了標配。

我們先講 P——比例調節

現在我們想讓我們的車在高速公路上保持 100km/h 的速度行駛，當前速度是 40km/h。

想要到達 100km/h 有三種執行方式：

猛踩油門，車速快速提升，以最快的速度接近 100km/h；

溫和的踩油門，車速中等，以溫和的速度接近 100km/h；

緩慢的踩油門，車速較慢，以較慢的速度接近 100km/h。

---
