修理電機（修理電機原來這么簡單）
很多維修電工感覺電機維修很復雜，不知道電機內部的接線是怎么回事，有時候想問身邊的同事吧，又感覺不好意思，想請教外面修電機的師傅吧，不認識人家也不會告訴你，總之一直想學習，就是沒有機會，今天它來了。我用最具有代表性（入門級）的24槽4極電機來說明，內部不用接線，連把下線，直接出六根接線頭，省事簡單，一看就會。

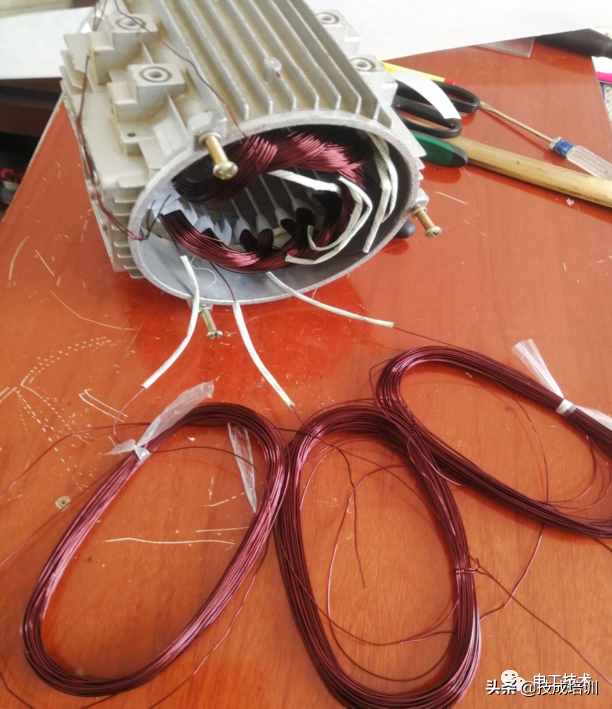

首先在繞線的時候，將絕緣蠟管套在漆包線上，4極電機有4個極相組，就是每相線圈繞4把，每相套3個絕緣蠟管。

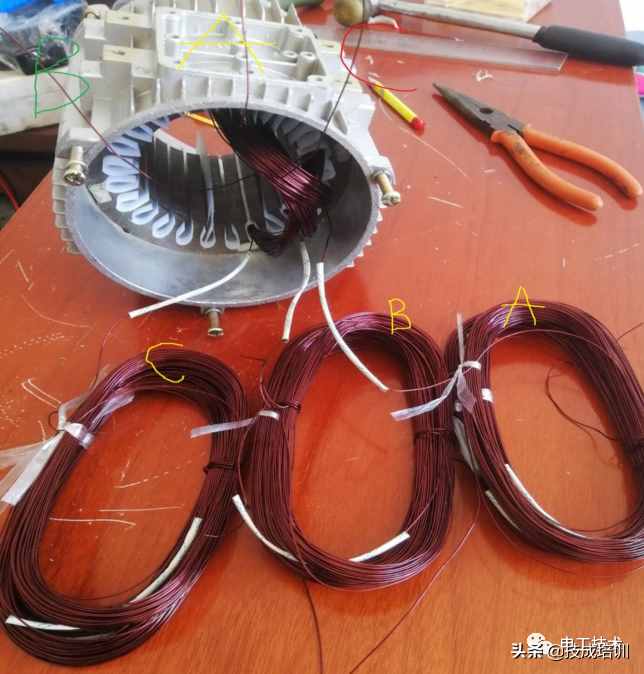

開始下線，起頭（出線）可以在里圈，也可以在外圈，這里以里圈為例。24槽4極電機，下線規律是：下一槽空一槽，吊二把，節距是（1-6）.下線的時候，先下A相，再下B相，再下C 相，按這個順序進行，吊把就是吊起來，先不下的意思，每一個線圈有兩個有效邊（嵌入槽內的邊），A、B兩相先下其中的一個有效邊，另一個邊先吊起來不下，等到其它線圈全部嵌入后，再下這兩個邊。
每一相的第一把下線的時候要注意出線，出線要留內圈全部留內圈，這是每一相的第一把A、B、C三相已經下好，A、B相只下一個有效邊，C相兩個邊都下入槽內，剩余線把ABC三相按順序放好，所有的過橋線蠟管都是從下面出來。
下第二把的時候，先將A相從其它兩相底下拿過來，注意，別讓過線絞在一起。
拿過來以后，我們在下線之前需要把線圈翻一下。就是先下與過橋線相連的那個邊。
注意翻把，下第二把線圈的時候三相都得翻把。
第二把線圈三相翻把下好后就是這樣，過橋線都從上面出來。繼續下第三把線圈，第三把線圈不需要翻把，與第一把下法相同。

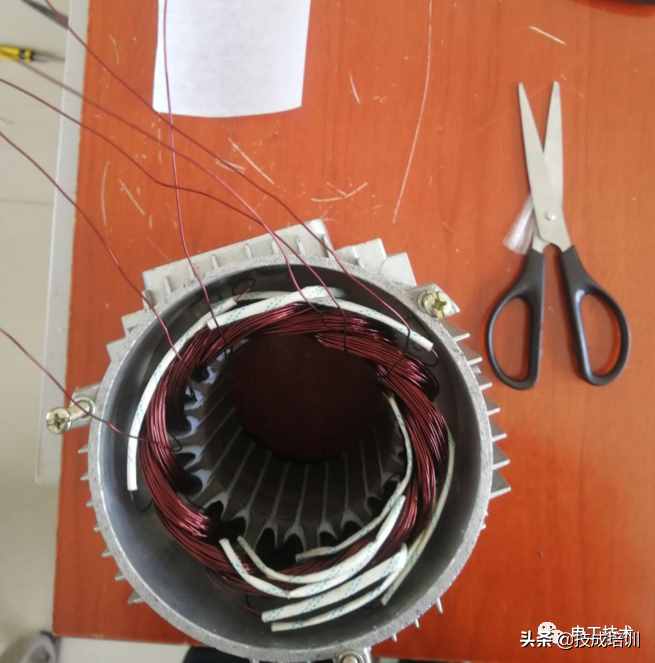

第三把線圈下好后，過橋線又從下面出來，繼續下第四把線圈，第四把線圈與第二把線圈相同，也需要翻把下線。整個下線過程就是一正一反這樣下的，全部下好后，6根出線都在里圈。
6根出線按順時針數，6，1/3/5就是U1/V1/W1，剩下的三根分別對應就是U2/V2/W2。每一相加入相間絕緣，用白布帶綁扎好后就可以使用了，你學會了嗎？
