手機電路圖（手機充電器電路工作原理圖分析）

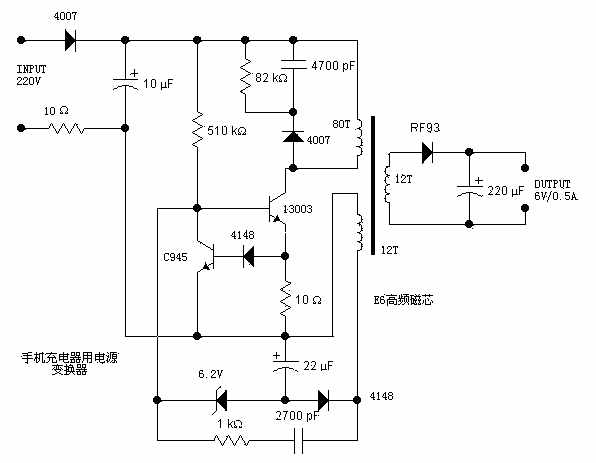

充電器簡單原理分析:
分析一個電源，往往從輸入開始著手。220V交流輸入，一端經過一個IN4007半波整流，另一端經過一個10歐的電阻后，由10uF電容濾波。這個10歐的電阻用來做保護的，如果后面出現故障等導致過流，那么這個電阻將被燒斷，從而避免引起更大的故障。右邊的4004700pF電容、82KΩ電阻，構成一個高壓吸收電路，當開關管13003關斷時，負責吸收線圈上的感應電壓，從而防止高壓加到開關管13003上而導致?lián)舸?3003為開關管(完整的名應該是MJE13003)，耐壓400V，集電極最大電流5A，最大集電極功耗為14W，用來控制原邊繞組與電源之間的通、斷。當原邊繞組不停的通斷時，就會在開關變壓器中形成變化的磁場，從而在次級繞組中產生感應電壓。由于圖中沒有標明繞組的同名端，只能推斷輸出段沒有續流管和儲能電感推斷出為反激電路。
左端的510KΩ為啟動電阻，給開關管提供啟動用的基極電流。13003下方的10Ω電阻為電流取樣電阻，電流經取樣后變成電壓(其值為10*I)，這電壓經二極管4148后，加至三極管C945的基極上。當取樣電壓大約大于4V，即開關管電流大于0.14A時，三極管C945導通，從而將開關管13003的基極電壓拉低，從而集電極電流減小，這樣就限制了開關的電流，防止電流過大而燒毀(其實這是一個恒流結構，將開關管的最大電流限制在140mA左右)。
變壓器左下方的繞組(取樣繞組)的感應電壓經整流二極管4148整流，22uF電容濾波后形成取樣電壓。為了分析方便，我們?nèi)∪龢O管C945發射極一端為地。那么這取樣電壓就是負的(-4V左右)，并且輸出電壓越高時，采樣電壓越負。取樣電壓經過2V穩壓二極管后，加至開關管13003的基極。前面說了，當輸出電壓越高時，那么取樣電壓就越負，當負到一定程度后，2V穩壓二極管被擊穿，從而將開關13003的基極電位拉低，這將導致開關管斷開或者推遲開關的導通，從而控制了能量輸入到變壓器中，也就控制了輸出電壓的升高，實現了穩壓輸出的功能。
而下方的1KΩ電阻跟串聯的2700pF電容，則是正反饋支路，從取樣繞組中取出感應電壓，加到開關管的基極上，以維持振蕩。右邊的次級繞組就沒有太多好說的了，經二極管RF93整流，220uF電容濾波后輸出6V的電壓。沒找到二極管RF93的資料，估計是一個快速回復管，例如肖特基二極管等，因為開關電源的工作頻率較高，所以需要工作頻率的二極管。這里可以用常見的1N5811N5817等肖特基二極管代替。
同樣因為頻率高的原因，變壓器也必須使用高頻開關變壓器，鐵心一般為高頻鐵氧體磁芯，具有高的電阻率，以減小渦流。
