?1 汽車電路圖的一般制圖規則

目前還沒有一個統一的汽車電路圖標準，因此遇到每種汽車電路還需要進行具體分析。不過汽車電路圖的一般制圖規則都是一樣的，下面將介紹汽車電路圖的一般制圖規則。

■ 連接線的一般畫法

連接線應采用實線，而計劃擴展的內容可以用虛線。有時為了突出或區分某些電路功能，可采用不同粗細的連接線。連接線應避免在與另一條連接線的交叉處改變方向，避免穿過其他連接線的連接點。

■ 中斷線的畫法

當連接線穿越畫面或穿越比較稠密的圖面時，允許將連接線中斷，并且在中斷處加相應的標記或在末端加注適當?shù)臉?biāo)記。

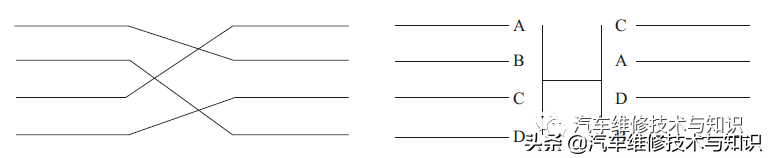

■ 單線表示交叉線的畫法

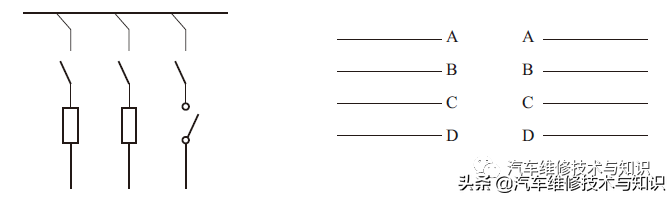

為了避免交叉線太多使電路圖復雜，也可以使用單線法來表示兩端互連的線。

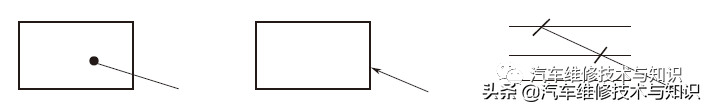

■ 指引線的畫法

指引線用細實線表示，并且指向被注釋處，并根據不同情況在指引線的末端加黑點、實心箭頭以及短斜線加以標記。

■ 箭頭的畫法

電路圖中信號線和連接線上的箭頭一般用于表示信號或電流的流向，必須和連線組合在一起。

電路圖上還有一種用于指示說明的指引線，這種箭頭必須在線末。這樣即可以通過箭頭來區別信號線、連接線以及指引線。

2 汽車電路圖的畫法

汽車電路圖的畫法每種類型的汽車都略有不同，但是一般畫法基本相同。

■ 電氣元件的畫法

電路圖最重要的特征就是電氣元件必須用國際或國家標準規定的圖形符號，即前文中介紹過的圖形符號來表示。

畫圖時國家標準中規定的圖形符號均可選用，有些元件沒有國家標準，也可以依據標準中的派生規則派生出新的圖形來，對于不常用的符號應配合加注文字，以便于理解和反映元件的工作原理。有時為了方便對電路進行分析，還要在圖形元件上標注項目代號及主要技術參數。

■ 圖形符號的布置

電氣系統中，有大量元件的驅動部分與被驅動部分都是機械連接，如繼電器、按鈕開關以及光電耦合器等。這一類半電路半機械的元件可以有三種表示方法，即集中表示法、半集中表示法以及分開表示法。三種表示方法表示的信息是相同的，在電路的不同位置根據需要靈活選擇一種或幾種共同使用。

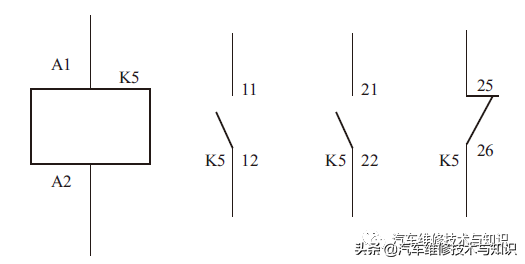

① 集中表示法。是把元器件的各組成部分用圖形符號繪制在一起來表示的方法。特點是容易尋找項目的各個部分，元件整體印象深刻完整，但是繪制難度大，無法表示復雜的電路。

② 半集中表示法。是將元件的某些組成部分在電路圖上分開布置，它們之間的關系用機械連接線表示。機械連接線用虛線表示，可以是直線，也可以折彎、分支以及交叉。特點是減少電路連接線的往返和交叉，使電路圖清晰，便于識讀，因?yàn)闄C(jī)械連接線會穿過圖面，所以為了避免影響圖面的整潔清晰，復雜電路還是只能適當?shù)厥褂眠@種方法。

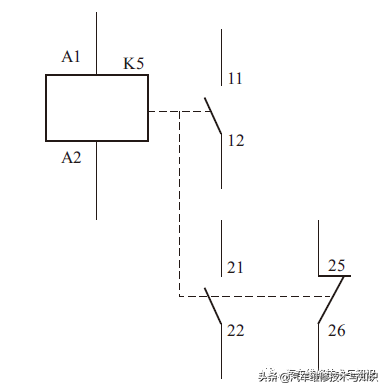

③ 分開表示法。即將元器件的各組成部分在電路圖上分別用圖形符號表示，它們之間各部分的關系用項目代號來表示。分開表示法既減少了電路連接線的往返和交叉，又不會出現穿過圖面的機械連接線，因此在實際應用中使用最廣泛的就是這種方法。分開表示法也有它繁瑣的一面，為了尋找被分開的各部分，有時需要配合插圖或表格等檢索方法才能正常使用。

■ 電路導線的排列畫法

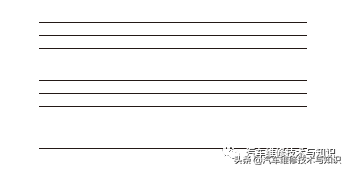

電路中導線的安排必須做到清楚整潔、一目了然。各個電路的排列必須遵循由左至右、由上至下的排列規則，盡可能用直線、無交叉點以及不改變方向的標記方式。作用方向應與電路圖的邊沿平行，如果出現許多平行線重疊的情況，最好將其編組，一般是三條線集中編為一組，留出距離，再表示下一組線。

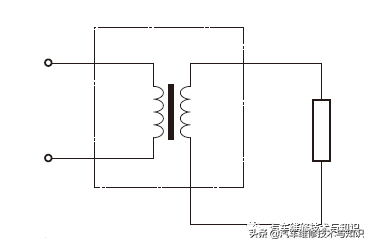

■ 分界線與邊框的畫法

電路的各部分用點畫線或邊框線來劃分，以此表明儀器、部件功能或結構上的屬性。在電氣設備中，通過點畫線來表示儀器、電器中的不導電的邊框，這種圖示既不表示儀器外殼也不用表示接地。

■ 區段識別

區段識別符號標注在電路圖的下沿，作用是為了更方便地尋找電路部件。一般可以用三種標記方法標記。

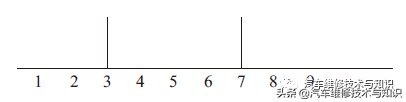

① 通過連續的數字以相同的距離從左到右標注。

② 直接標注出電路的區段內容。

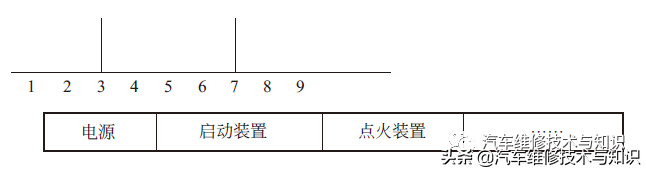

③ 上述兩種方法結合使用，這樣更為直觀。

■ 標注

利用字母和數字對設備、部件以及電路中線路符號進行標注。標注位置一般在線路符號的左下或右側。若設備的定義明確，標準內所規定的幾種設備可以不進行標注。

3 汽車電路圖的標注方法

汽車電路圖的標注方法現在還沒有統一的標準，各大汽車廠商均有自己的電路圖標注方法。下面常見的大眾轎車電路圖為例，來介紹電路圖的標注方法及閱讀方法。

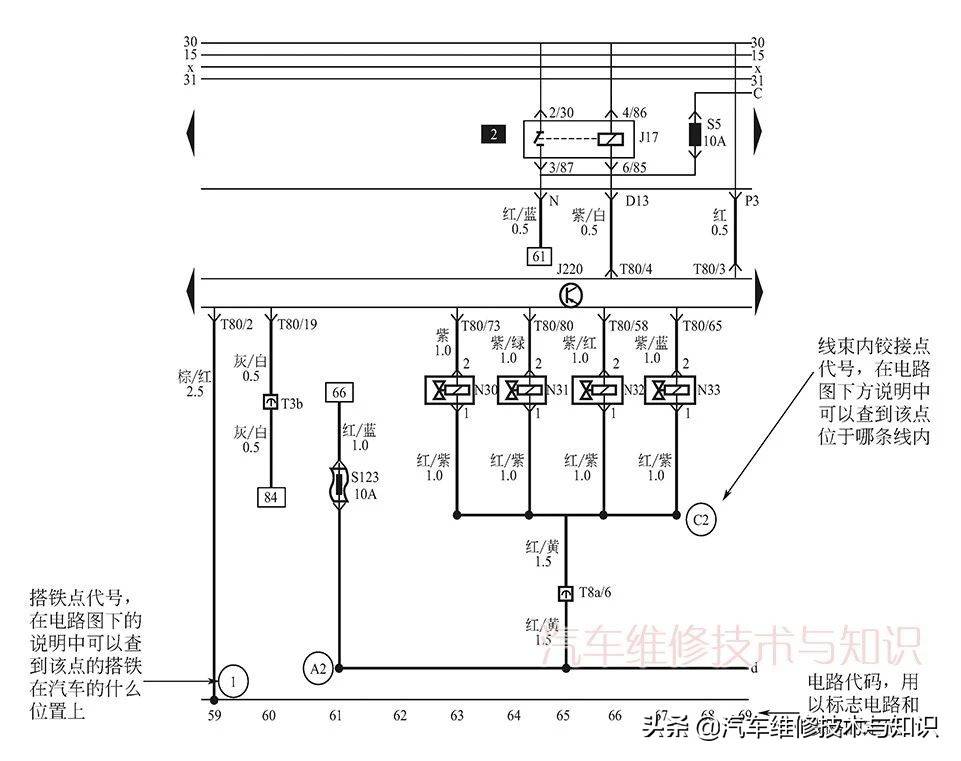

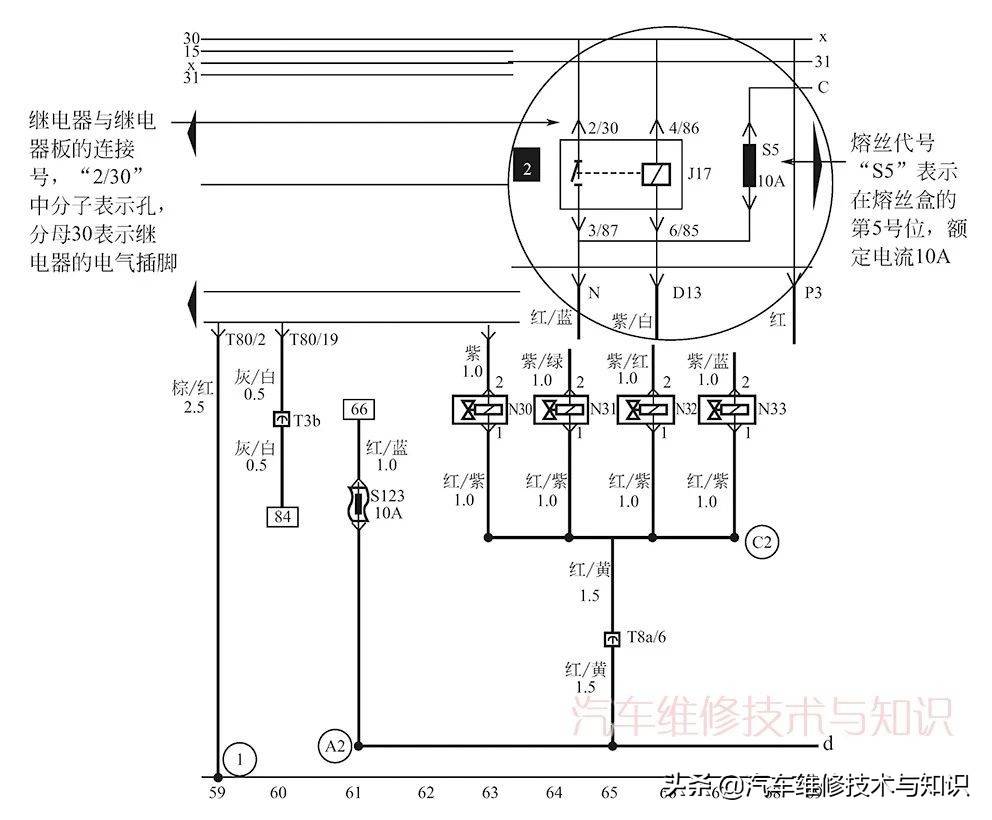

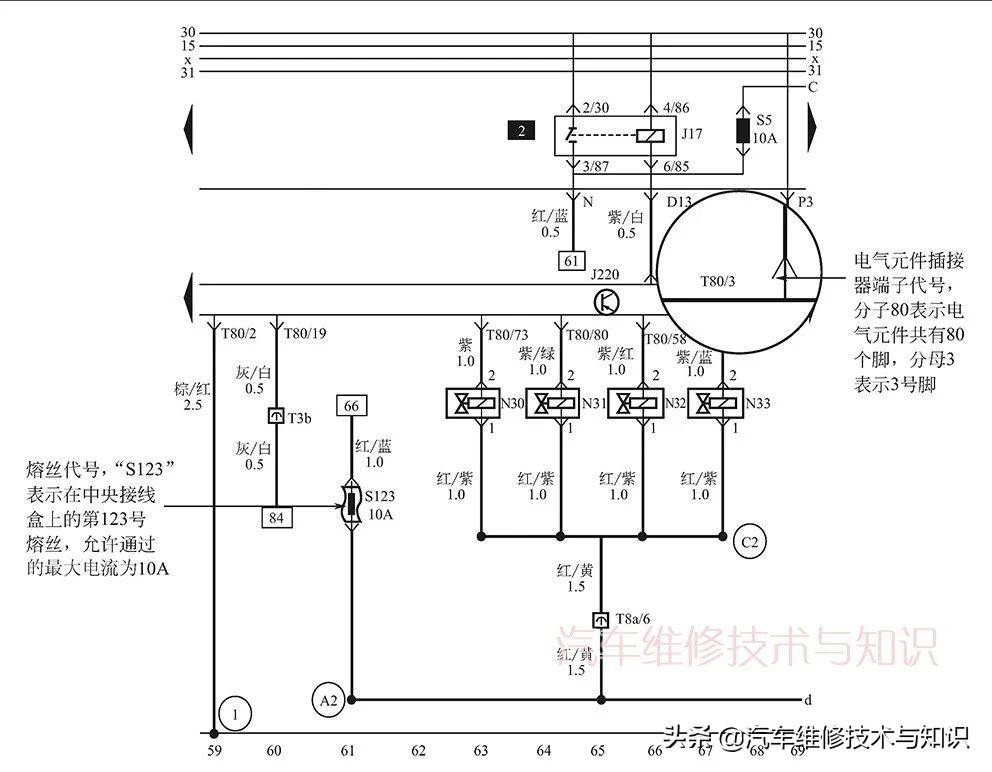

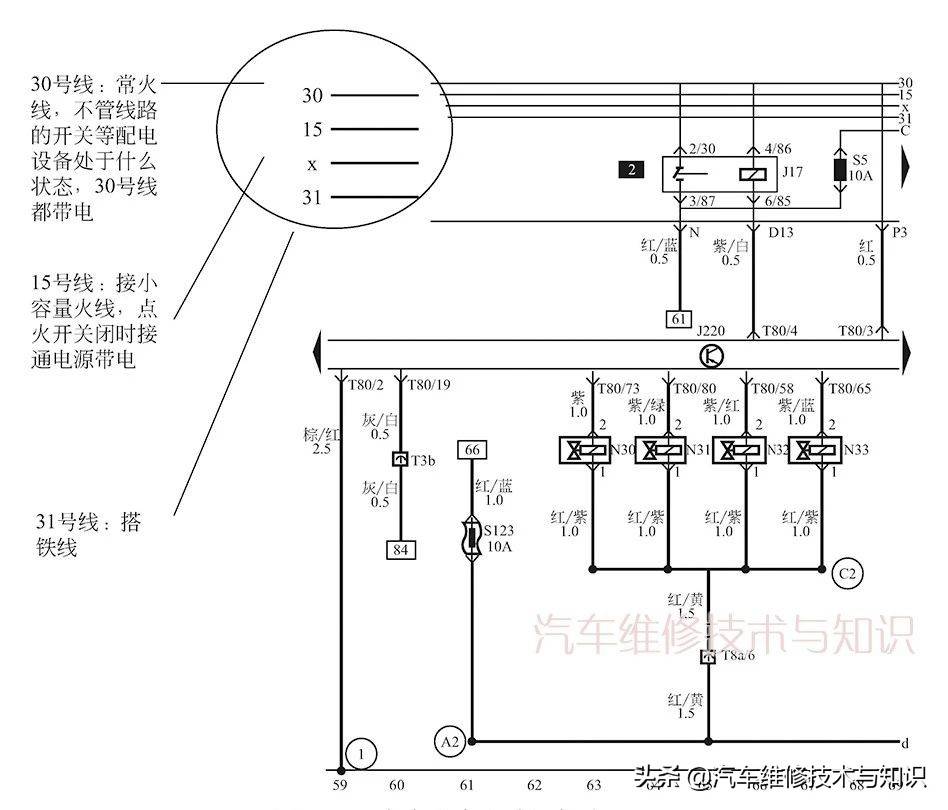

大眾汽車電路圖標注(一) ▲

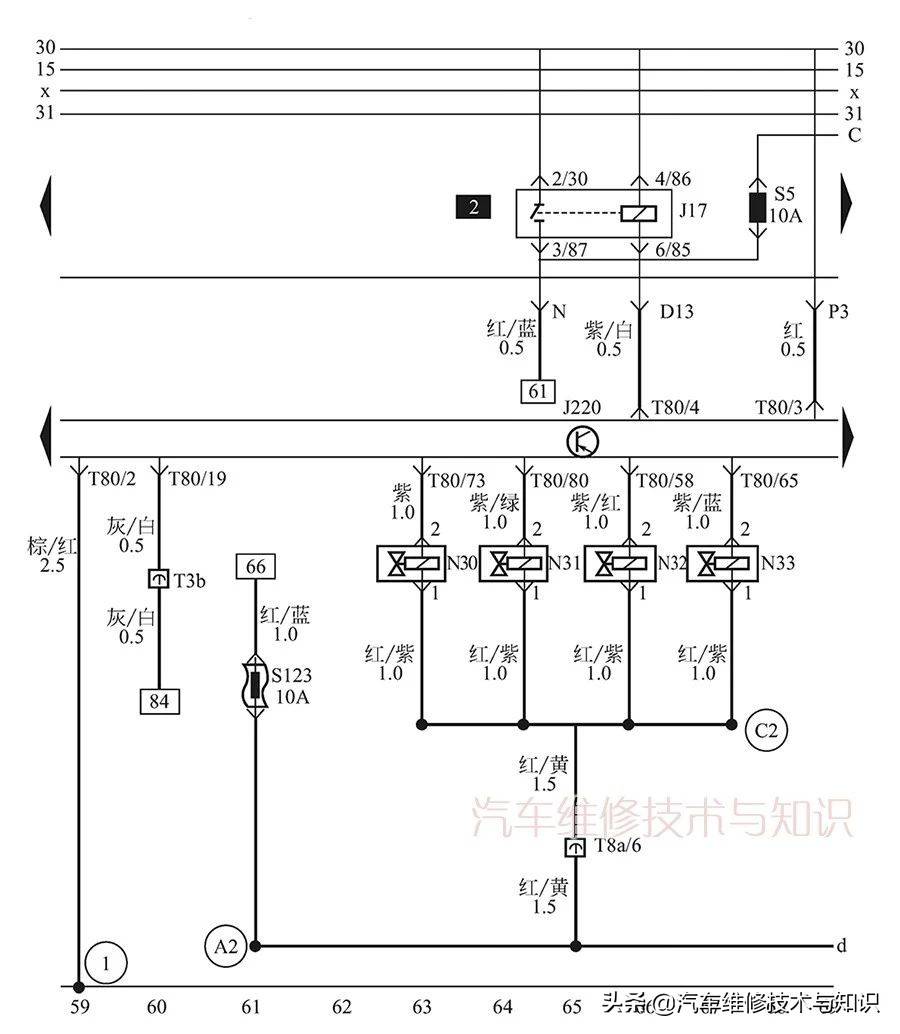

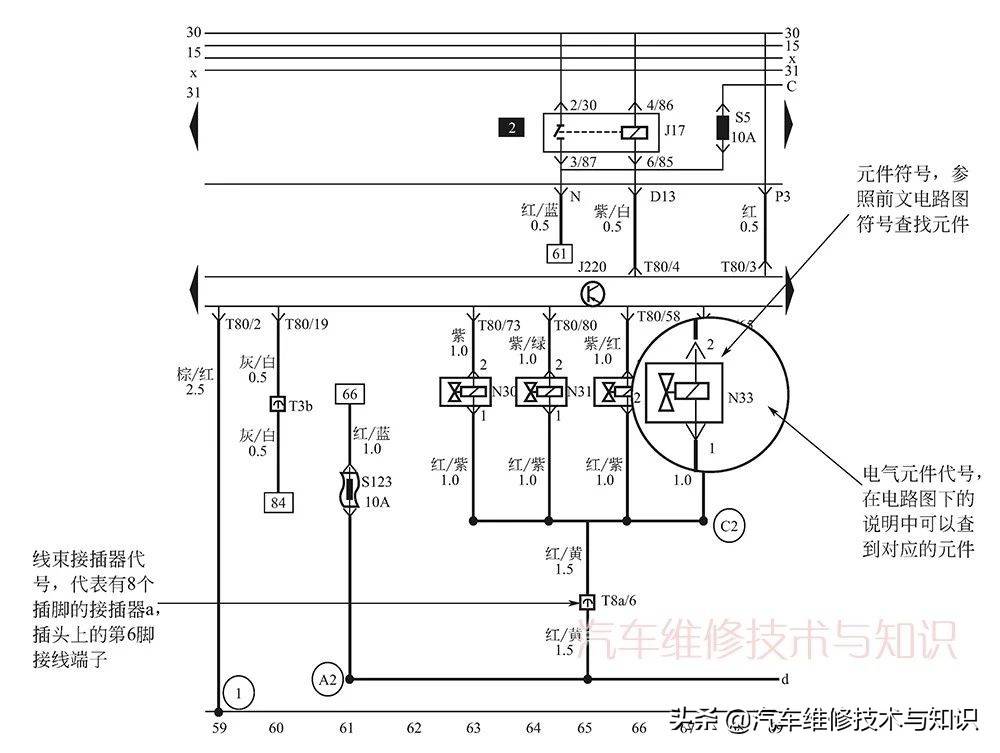

大眾汽車電路圖標注(二) ▲

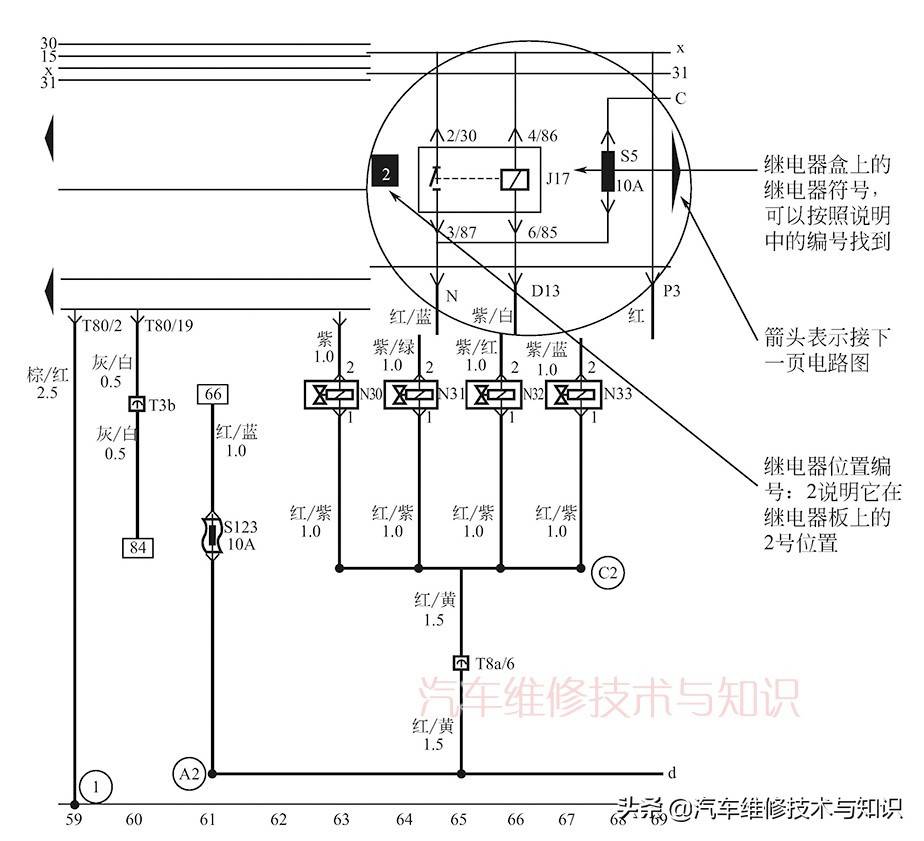

大眾汽車電路圖標注(三) ▲

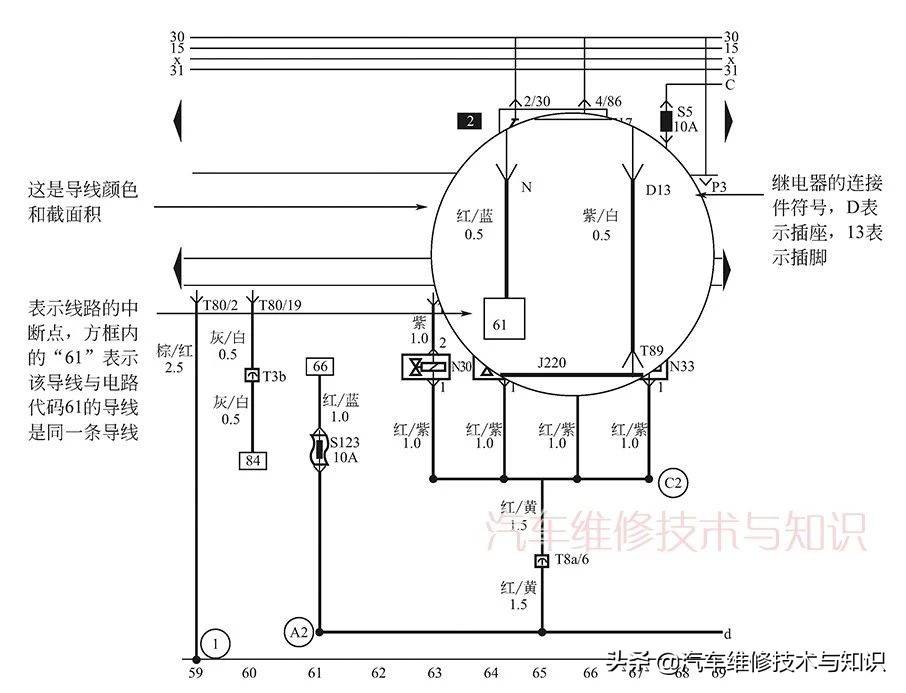

大眾汽車電路圖標注(四) ▲

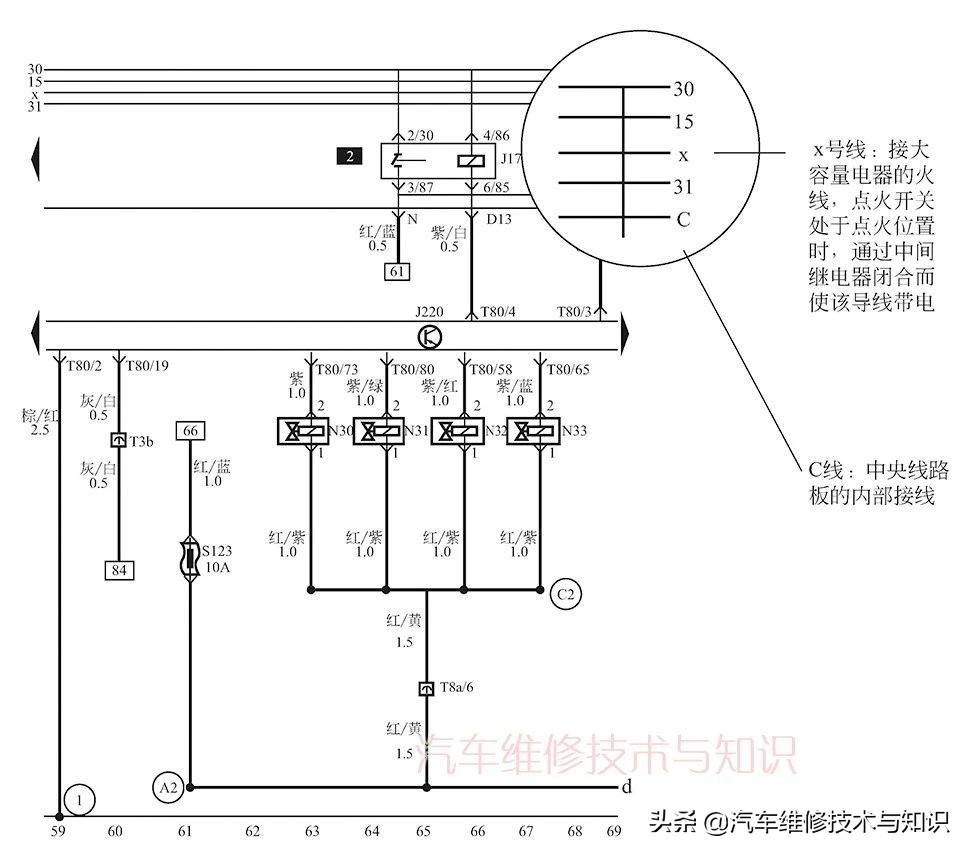

大眾汽車電路圖標注(五) ▲

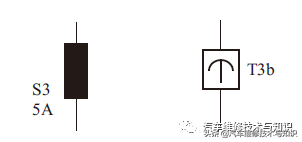

大眾汽車電路圖標注(六) ▲

大眾汽車電路圖標注(七) ▲

大眾汽車電路圖標注(八) ▲

大眾汽車電路圖標注(九) ▲
