電蚊拍電路圖（詳解電子滅蚊拍電路的工作原理）
盛夏酷暑，蚊蟲越來越多，電子滅蚊拍的故障率也增多了。為便于使用者自己動手修理滅蚊拍，這里詳細介紹一下電子滅蚊拍的電路工作原理。

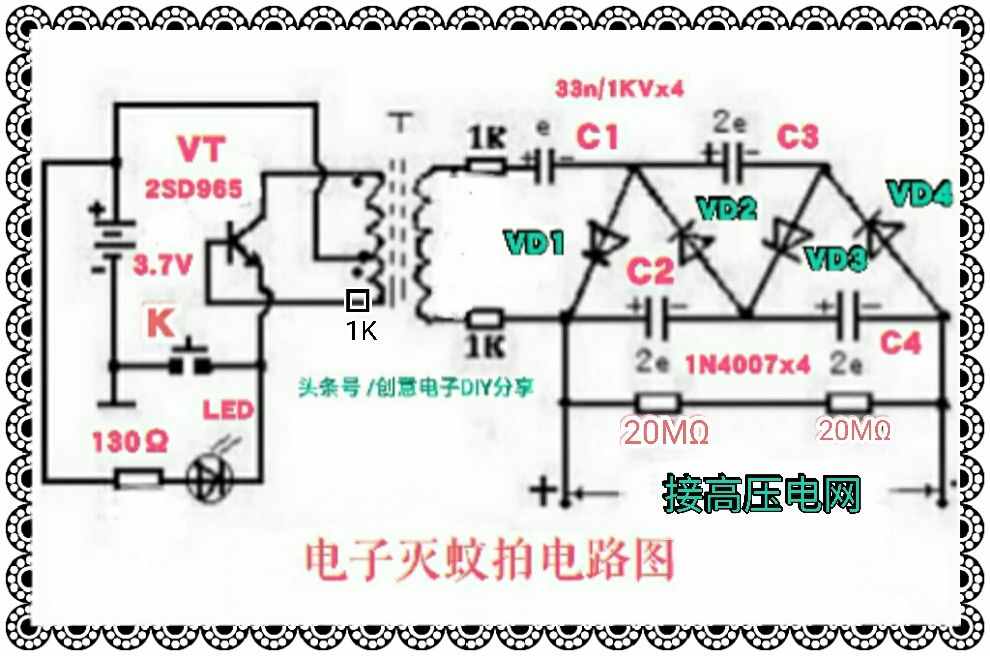

▲電子滅蚊拍電路原理圖。上圖為采用一節18650鋰電池供電的電子滅蚊拍電路圖。圖中的三極管VT及升壓變壓器T等組成一個振蕩升壓電路。按下電源開關K，三極管VT及變壓器T組成的振蕩升壓電路開始工作，變壓器次級產生的交流高壓經VD1～VD4及C1～C4組成的倍壓整流電路倍壓整流后，在高壓電網（電網接在兩個串聯的20MΩ電阻的兩端）上便會產生一個上千伏的直流高壓。此時若有蚊蟲觸碰到高壓電網便會遭到電擊而亡。
圖中的LED為電源指示燈，高壓電網兩端接的兩個串聯的20MΩ電阻為放電電阻。

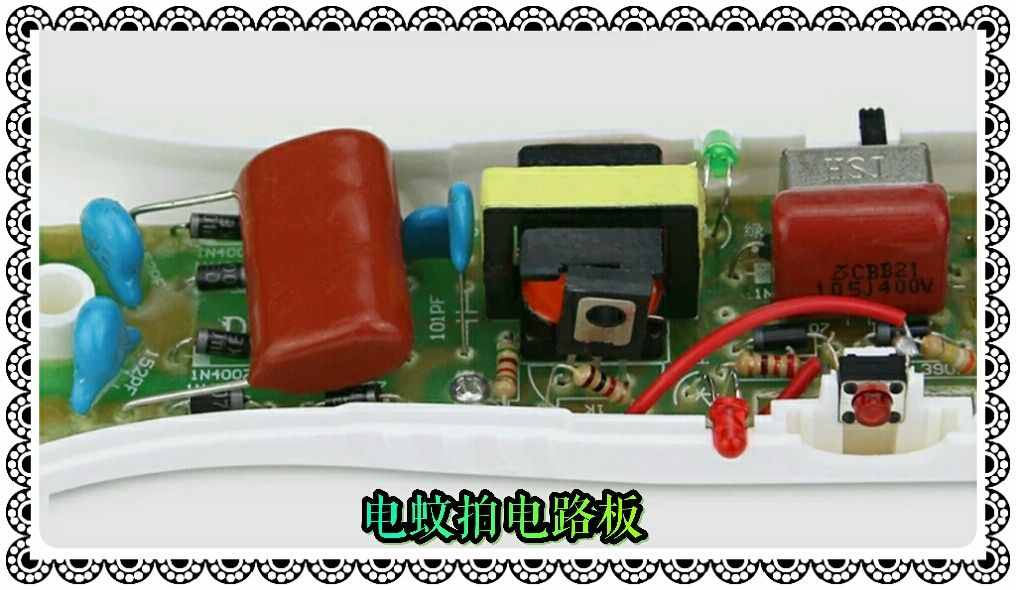

▲充電式電子滅蚊拍的電路板。

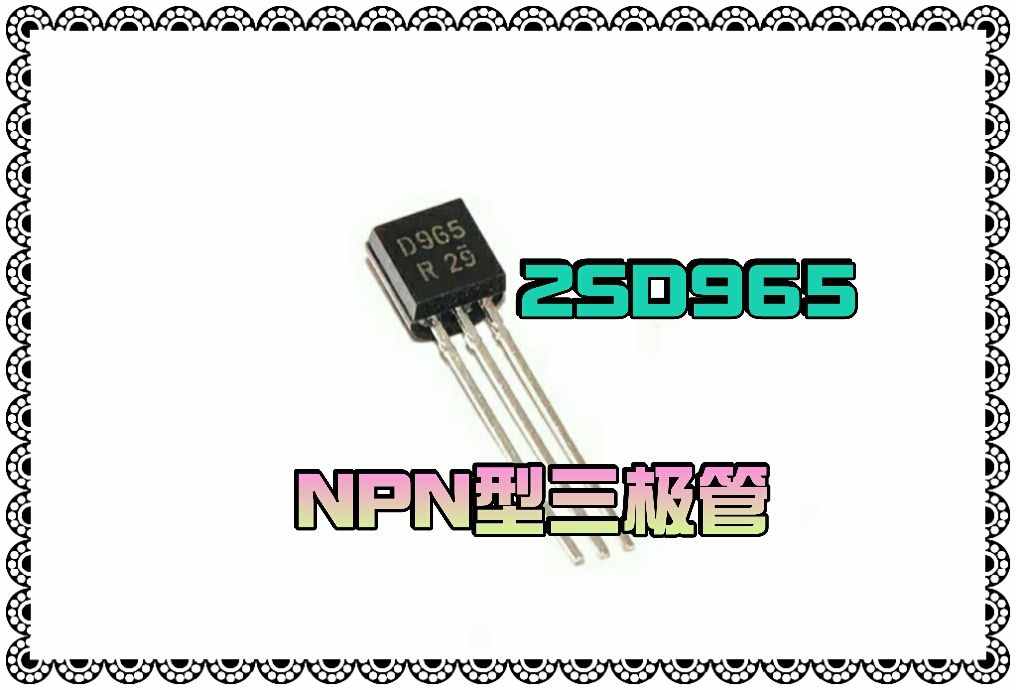

▲TO-92封裝的2SD965三極管。2SD965是電子滅蚊拍電路中常用的NPN型大電流三極管，其耐壓值為20V，Icm為5A，Pcm為1W，并且該管的飽和壓降很小，β也顯著高于8050這類三極管。
