電能表怎么看(電表度數查看方法)
電表,電能表的簡稱,是用來測量電能的儀表,又稱電度表,火表,電能表,千瓦小時表,指測量各種電學量的儀表。對于電表,大家或許會覺得又熟悉又陌生吧,每個人的家中都有至少一個電表。
可許多人只知道電表是用來測量電數的一個儀表,并不知道電表怎么看,因此,在我們現實生活中,經常會看到有些人為了幾度電,也就是幾塊錢,與抄表的電工人員發生沖突,甚至拒不繳納電費。

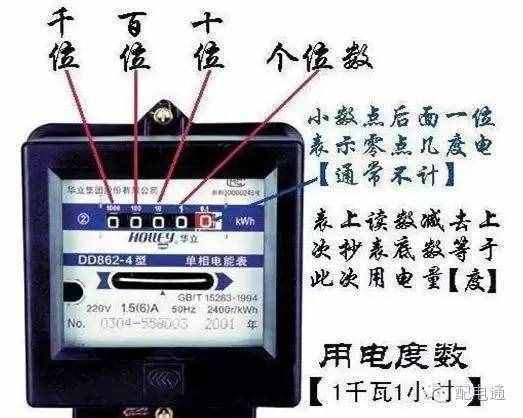

對于傳統的機械式電表,如下圖所示,直接從讀數窗中讀取電量即可,讀數從前到后依次是:千、百、十、個位,后面紅色部分是小數點后面的數值,看表讀數時通常不計算。
因為電表顯示讀數的裝置是一個累積計數器,現在所看到的這個數值是電表啟用到現在的這段時間里的所有用電量。所以,要知道一段時間內用電多少度的方法是:
用本次的讀數減去上次看表時的讀數,即:
W=N2-N1
W:表示實際用電讀數(單位:kWh/千瓦時或“度”);
N2:表示本次看表的讀數;
N1:表示上次看表的讀數;
注意:上面的讀數應用于居民樓里的電表(直接接入的電表),而有時候電表是經過電流互感器接入用電線路中的,因而在讀數時應乘以電流互感器的變比Ki(也就是倍率,互感器上有標明),即:
W=(N2-N1)Ki
現在許多家庭安裝了具有分時計量功能的數字式電表,那么這樣的電表該如何讀數呢?
“峰谷”電峰就是高峰,谷就是低谷,在電網中來說,相對應的就是用戶用電的高峰和用電的低谷,其時間為:高峰時段8:00-22:00,低谷時段22:00-次日8:00。
接下來我們解釋下電能表電量查閱步驟——
電能表在通電情況下會自動顯示的順序依次為:
當前日期
當前時間
當前正向有功總電量
當前正向有功峰電量
當前正向有功谷電量
電表的屏幕如圖一顯示:
表示現在處于用電高峰時期,
表示這塊表計是1級表計,允許的誤差是±1%,時間1030,意思是當前的日期為15年7月30日。
圖一

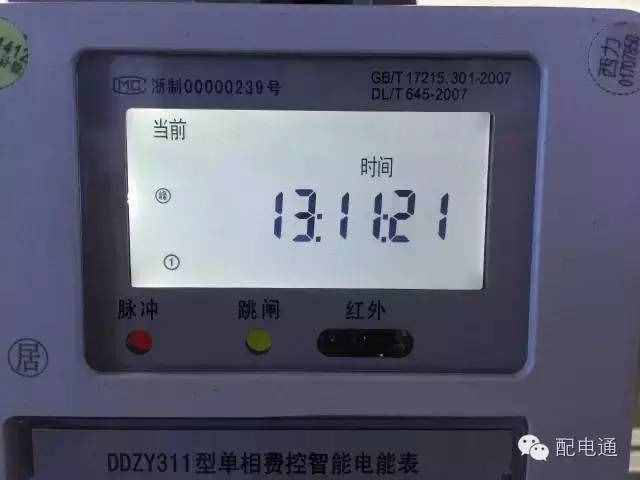

在8秒后,電表的屏幕會顯示當前的時間,如圖二中顯示:13:11:21,意思就是當前的時間為下午的1點11分21秒。
圖二

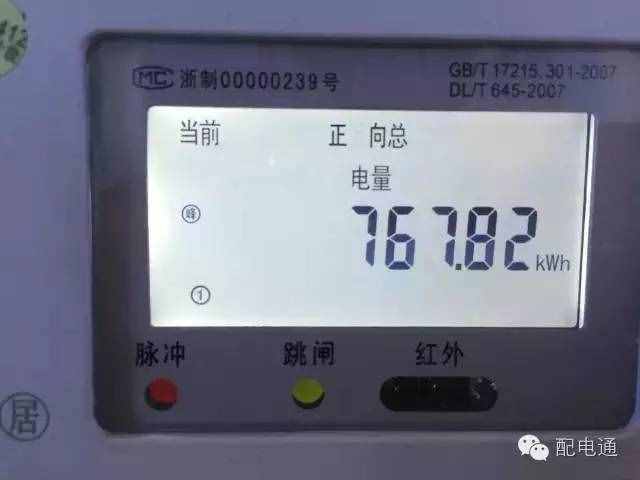

每一屏的顯示時間是8秒,8秒后自動顯示下一屏內容,接下來,我們可以看到電表的屏幕會顯示當前正向總電量,如圖三中顯示:7682kWh, 意思就是這塊電表從安裝開始,到您查看電量時,一共使用總的度數是7682度。
圖三

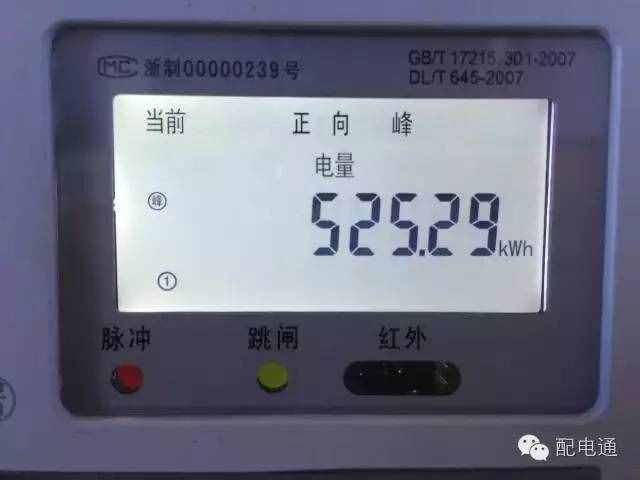

在往下,電表的屏幕會顯示當前正向峰電量,如圖四顯示:5229kWh, 意思就是這塊電表從安裝開始,到您查看電量時,家里一共使用的電的高峰時段總的度數是5229度。
圖四

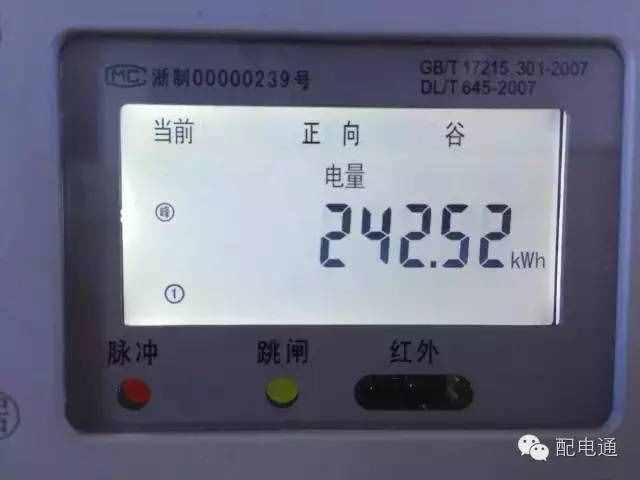

同理可見,低谷時段總的度數是2452度。如圖五顯示
圖五
所以,要想知道這個月家里用了多少電,只用將當前電量減去月初的起始電量,所得差值即是本月到目前為止的總(峰、谷)用電量了。

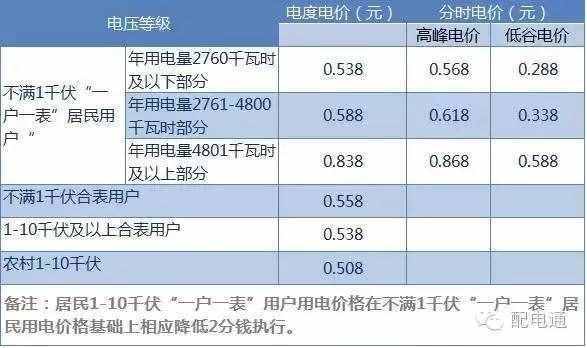

當前電網采取階梯收費,詳情請見下表↓↓
總結:
第一種:一般的直進式的單相電表和三相電表可直接讀取數字減去上次的讀數就為這一階段的電量。直進式的電表進線較粗。仔細觀察沒有經過互感器連接。
第二種:三相電表通過電流互感器連接方式連接的三相電表,電表的接線有10根接線,要觀察連接的電流互感器的電流比,電流互感器的名牌上有,都是一個數字比5標出的。例如100/5150/5等,電表上讀取的數字乘以電流比就是計量的電量,精確的還要加上變損和線損。
第三種:單相電表計量三相電的電量,電量讀取方式是直進式的連接電表的方式讀取電表上的數字乘以3,若通過互感器連接的電表要讀取電表數字乘以互感器電流倍數再乘以3。
第四種:智能電表只有一個液晶屏,如果是單相里面會直接顯示總有電量和剩余電量,直接讀數就可以。如果是IC卡電表,只有發光管顯示就是單顯卡表。那電表上面上會有個小紅點,紅色的小點跳到總用那里就是總用,跳到剩余那里就是剩余。雙顯卡表,讀上面或下面都可以。三相的預付費電表直入式的直接讀數,互感式的用表的讀數乘以互感器倍率。
供大家參考,當然有不足之處希望大家在文章底部補充
