空調器工作原理(空調過壓保護電路原理分析)

過壓保護電路

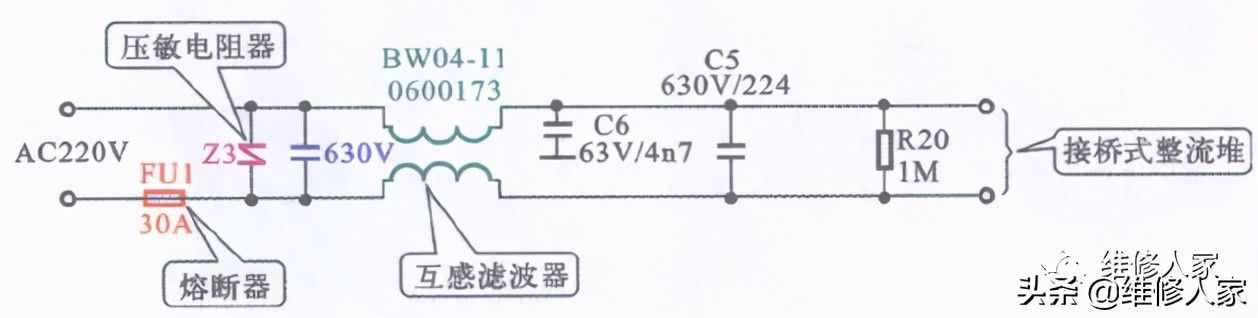

下圖所示為典型空調器的過壓保護電路原理圖。交流220V電壓經過由熔斷器FU1和壓敏電阻器Z3組成的過壓保護電路后,由電容器和互感濾波器等濾除交流輸入電壓中的干擾和噪波,然后送到橋式整流堆進行整流。

普通空調過壓保護電路原理分析

在圖所示的過壓保護電路中,壓敏電阻器Z3是關鍵部件。當供電正常時,壓敏電阻的阻抗趨于無窮大,相當于開路狀態,當供電電壓超過220V時,壓敏電阻的阻抗將迅速減小,此時壓敏電阻在電路中相當于一根導線,使過高的電壓不會對空調器印制電路板上的其他元件造成損壞,此時,電路中的熔斷器將熔斷。

過欠壓保護電路

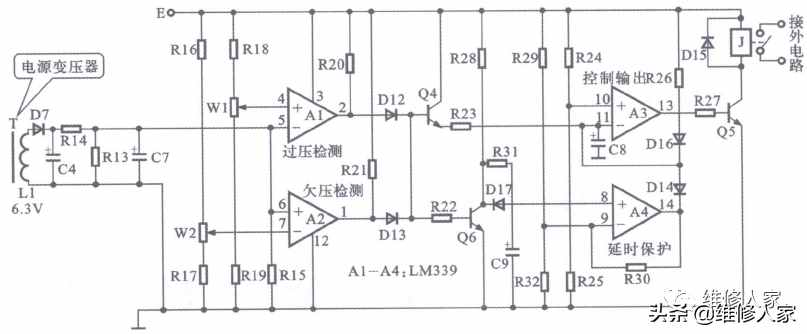

空調器中設計的過壓保護電路形式較多,下圖所示為典型空調器中設計的過壓、欠壓保護電路。該電路主要由運算集成電路LM339等元件構成,其中,LM339內部的運算放大器A1用于過壓檢測、A2用于欠壓檢測、A3用于控制輸出、A4用于延時保護。

普通空調過壓保護電路原理分析

當電源電壓正常時,電源變壓器T的次級線圈L1得到取樣電壓,該電壓經整流、濾波后電壓在3V-35V之間變化,它作為基準電壓分別送到A1的⑤腳和A2的⑥腳。此時,調整電位器W1限定向A1的④腳送入的電壓上限,使A1輸出端②腳為低電位;同時調整電位器W2,限定送入A2的⑦腳電壓下限,使A2輸出端①腳也為低電位。

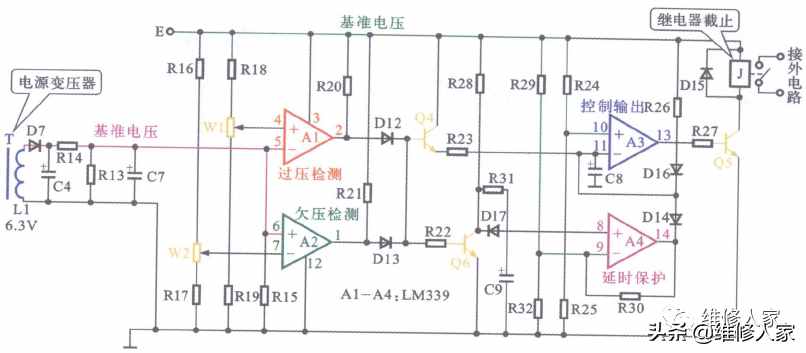

此時,運算放大器AA4的輸入端基準電壓分別由電阻R2R25與R2R32分壓得 到,而?腳與⑧腳輸入的電位由三極管QQ6控制。Al、A2輸出端為低電位時,兩只三 極管都截止,輸出端?、?腳輸出低電位。Q5是繼電器J的驅動管,它的基極電壓為低電位 時截止,繼電器不動作。下圖所示為保護電路電源電壓正常時的信號流程。

普通空調過壓保護電路原理分析

高壓保護原理

當電源電壓過高超出額定電壓時,A1的⑤腳電壓高于④腳,則②腳輸出高電位, QQ6導通。此時,電源經Q4與R23向電容C8充電,A3的?腳電壓上升,到超出⑩腳的電壓時,A3的?腳輸出高電位,使Q5導通,繼電器J吸合,通過外電路使壓縮機停機,完成了電源過壓保護。與此同時,Q6導通時,A4的⑧腳電壓低于⑨腳,?腳輸出高電位電壓,恢復正常時的延時保護狀態。下圖所示為保護電路電源電壓過高時的信號流程。

普通空調過壓保護電路原理分析

低壓保護原理

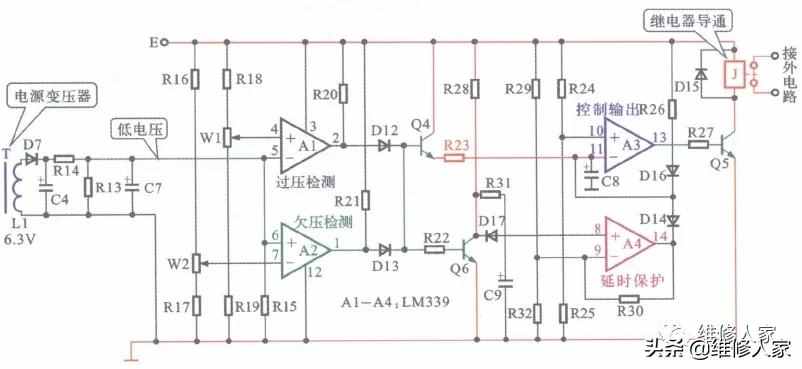

在電源電壓過低時,L1輸出電壓也降低到使A2的⑥腳電壓低于⑦腳,使①腳輸出高 電位,也會使QQ6導通。這時,AA4同樣輸出高電位,使Q5導通,J吸合,同樣使 壓縮機保護停機。下圖所示為保護電路電源電壓過低時的信號流程。

普通空調過壓保護電路原理分析

當電源電壓恢復正常時,QQ6都恢復截止?fàn)顟B(tài)。由于D16提供了反饋電路,A3的?腳電壓仍高于⑩腳,?腳仍能保持高電位,使繼電器J維持吸合。但對于A4來說,由于C9的充電作用,Q6截止后A4的⑧腳電壓逐漸上升。經過一段延時后,直到⑧腳電壓大于⑨腳時,A4的?腳輸出低電位,則Q5截止,繼電器J釋放,使壓縮機恢復運轉。下圖所示為保護電路電源電壓恢復正常時的信號流程。

普通空調過壓保護電路原理分析
