格蘭仕電磁爐不加熱（電磁爐故障檢修一例）
格蘭仕電磁爐不加熱（電磁爐故障檢修一例）
故障現象：一臺格蘭仕CH2176D型電磁爐不加熱，顯示屏閃爍顯示故障代碼E0，并且蜂鳴器鳴叫報警。
分析與檢修：根據故障現象分析，該機輔助電源工作正常。估計問題出在同步電路或鍋檢電路。在故障狀態下按開/關鍵關機，仍閃爍顯示E0，無論有鍋無鍋都一樣。但打開面板后，發現開機時風扇轉，關機時風扇停。
經查網絡，發現格蘭仕電磁爐故障代碼E0的故障范圍較廣，有說線盤中心的傳感器問題；也有說主板某焊點脫焊；300V供電偏低；同步電路電壓取樣電阻變質；檢鍋電路異常；市電浪涌信號檢測電路異常等。
拆出電路板，遵循先易后難的原則，率先著手檢測故障率最高的同步電路，測量幾只大功率電阻，發現都有不同程度的變質，索性把它們都換新，但故障依舊；再把市電浪涌檢測電阻也用同阻值電阻更換，還是無效；再查線盤中心的溫度傳感器和功率管溫度傳感器都完好，這時感覺有點懵。

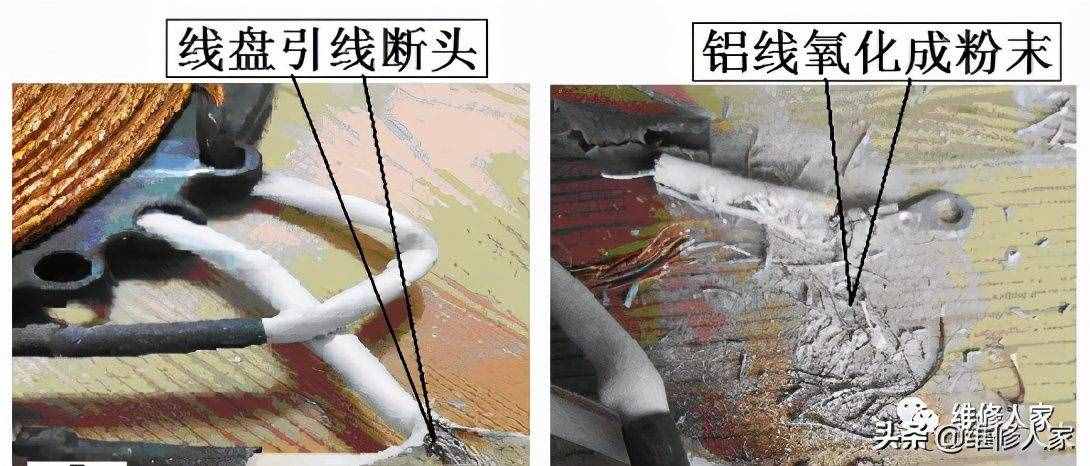

經冷靜思考，決定通過測量關鍵點電壓判斷故障部位。于是，測量300V供電為321V（本地市電電壓較高）；5V為96V；18V為129V，說明電源電路正常。線盤兩端螺絲緊固后，測量IC1（貼片339）的9輸入的同步電路信號取樣電壓時，發現8腳取樣電壓為16V，9腳電壓卻為0V，懷疑故障部位就在此處。察看電路，發現線盤輸入端的電壓經取樣電阻RR4送到IC1的8腳，線盤輸出端電壓經R5~R8取樣后送到IC1的9腳。因剛剛換新了R5~R8這4只取樣電阻，所以懷疑線盤的線圈開路。用數字表蜂鳴擋確認后，把套管剖開，發現該線圈是鋁質導線所制，引線兩端已完全氧化斷路，如圖圖2所示。
由于線盤是鋁質的，所以很難修復，只好更換線盤。首先，從報廢的美的電磁爐中找到一個相似的銅質線盤，如圖3所示。

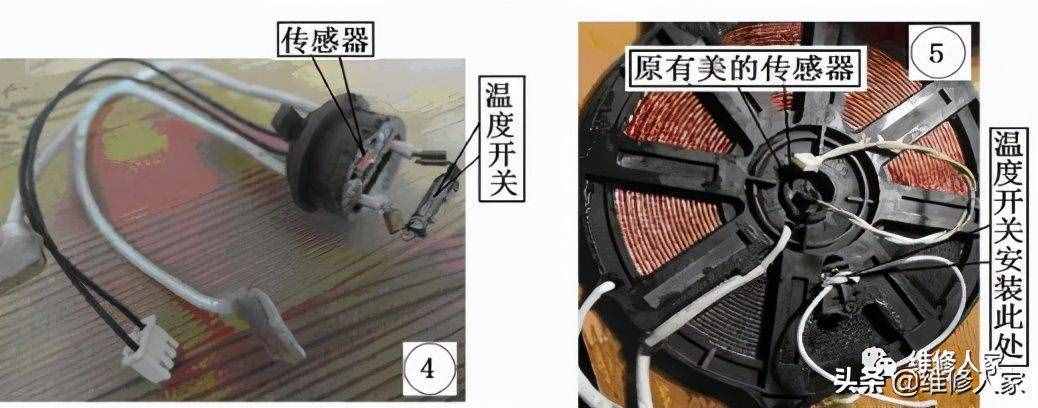

但存在一個問題，格蘭仕線盤中心部位上有2個元件，一個是傳感器，另一個是溫度開關，溫度開關通過兩引線插到主板上（見圖4）。而美的線盤中心部位只有一個傳感器。如果把格蘭仕線盤中心的套件拔到美的線盤中心去安裝，可是美的線盤的中心孔較大，無法安裝。只好利用美的線盤原裝的傳感器，再拆下格蘭仕線盤的溫度開關，安裝在美的線盤底下兩片磁片夾角之間（見圖5）。該處也是美的線盤安裝線盤溫度傳感器的位置。
