黃斑對焦（黃斑對焦的折疊皮腔相機）

有日子沒介紹折疊皮腔照相機了，所以今天就介紹一款就可謂折疊機中“精品中之精品”的德國產蔡司Zeiss Ikon Super Ikonta 530/2。該機的生產時間為1934-39年（一說是1933-39年），其最值得稱道的地方，就在于配裝了黃斑對焦功能！

說到德國Zeiss公司，大家應該都不會陌生了，我相信不知道Zeiss這個品牌的，應該都不好意思說自己是玩攝影的。雖然Zeiss這個品牌舉世聞名，但相對于其他德國相機品牌，例如福倫達Voigtl?nder而言，其歷史其實并不能算悠久，因為Zeiss Ikon公司是在1926年才成立的。當時德國四家相機制造廠，Contessa-Nettel、Ernemann、 Goerz和Ica合并成立了Zeiss Ikon。而這合并組成Zeiss Ikon的四家公司，則分別成立于1911881888和1909年。

Ikonta是德國Zeiss公司于1929年推出的一系列高端中畫幅折疊相機，當然這個高端是同同Zeiss本身的Nettar系列相對而言的。不過就我手中的Zeiss Ikonta和Nettar系列相機相比較而言，并非所有的Ikonta機型的性能都要優于Nettar。換言之，Nettar系列中的頂級產品，其所有的鏡頭和快門系統，其技術指標會大大優于Ikonta系列中的低端產品。

Ikonta系列剛剛問世的時候，共有四個型號A、B、C、D，其中A、B、C使用的都是120膠卷，分別拍攝6X6X6和6X9厘米的畫幅。而D型則比較特殊，其使用的是116或者616膠卷，拍攝5X11厘米畫幅的底片。116和616膠卷的膠片寬度是7厘米左右，比120膠卷略大。這A、B、C、D四個型號，同時也用數字進行型號的標識，分別對應的是520、520/1520/2和520/15。

我看到的資料稱，Super Ikonta是在Ikonta的基礎上增加了可以聯動的黃斑對焦功能發展而來的，型號也開始使用530作為前綴。而我今天介紹的這款530/2就是Super Ikonta系列折疊機中的第一款。

這款530/2的黃斑對焦系統設計得非常巧妙，因此我覺得有必要花些篇幅和多配幾張圖片加以說明。如果哪位同好對此已經非常熟悉了，可以自行跳過繼續閱讀之后的內容。

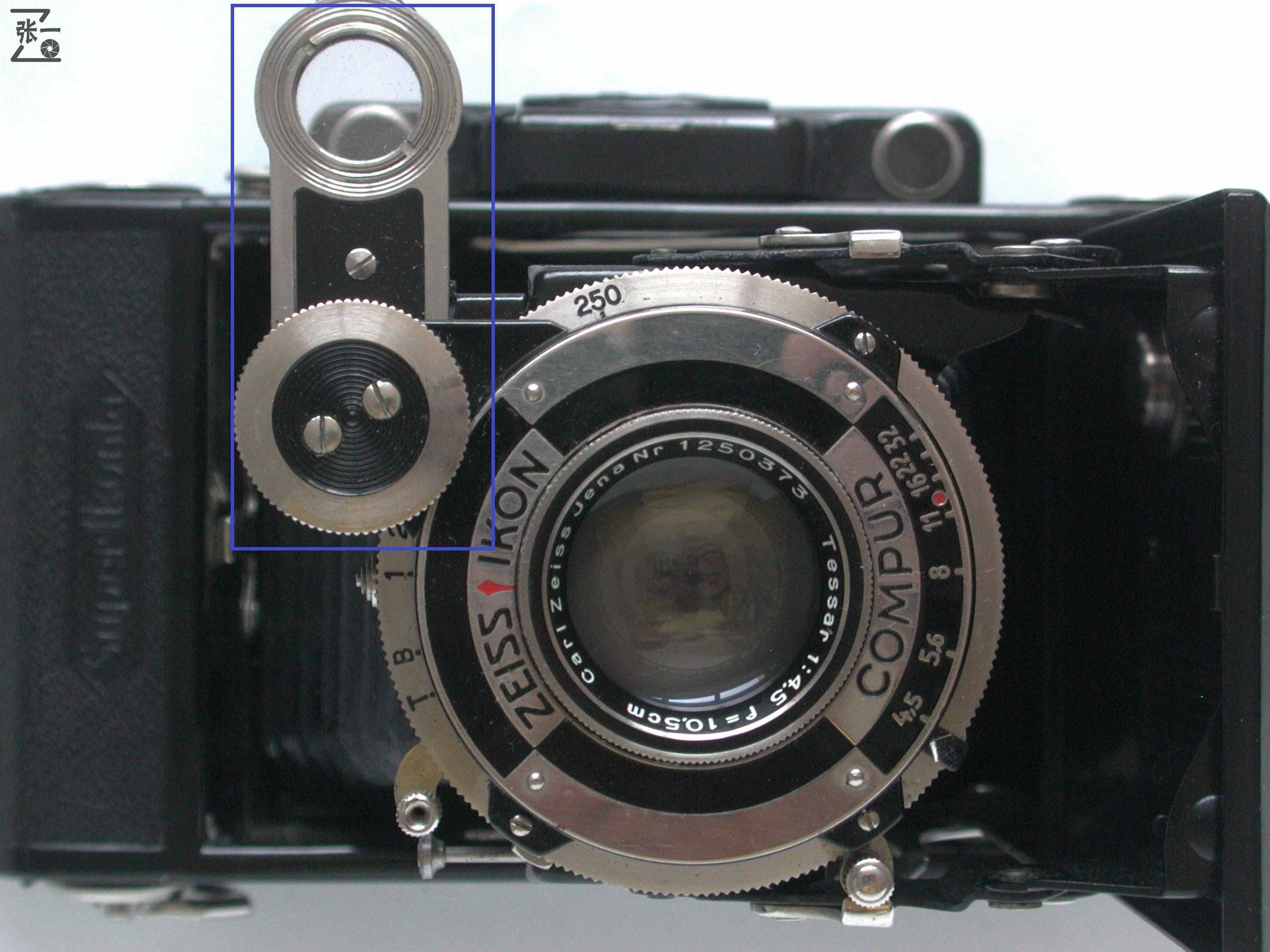

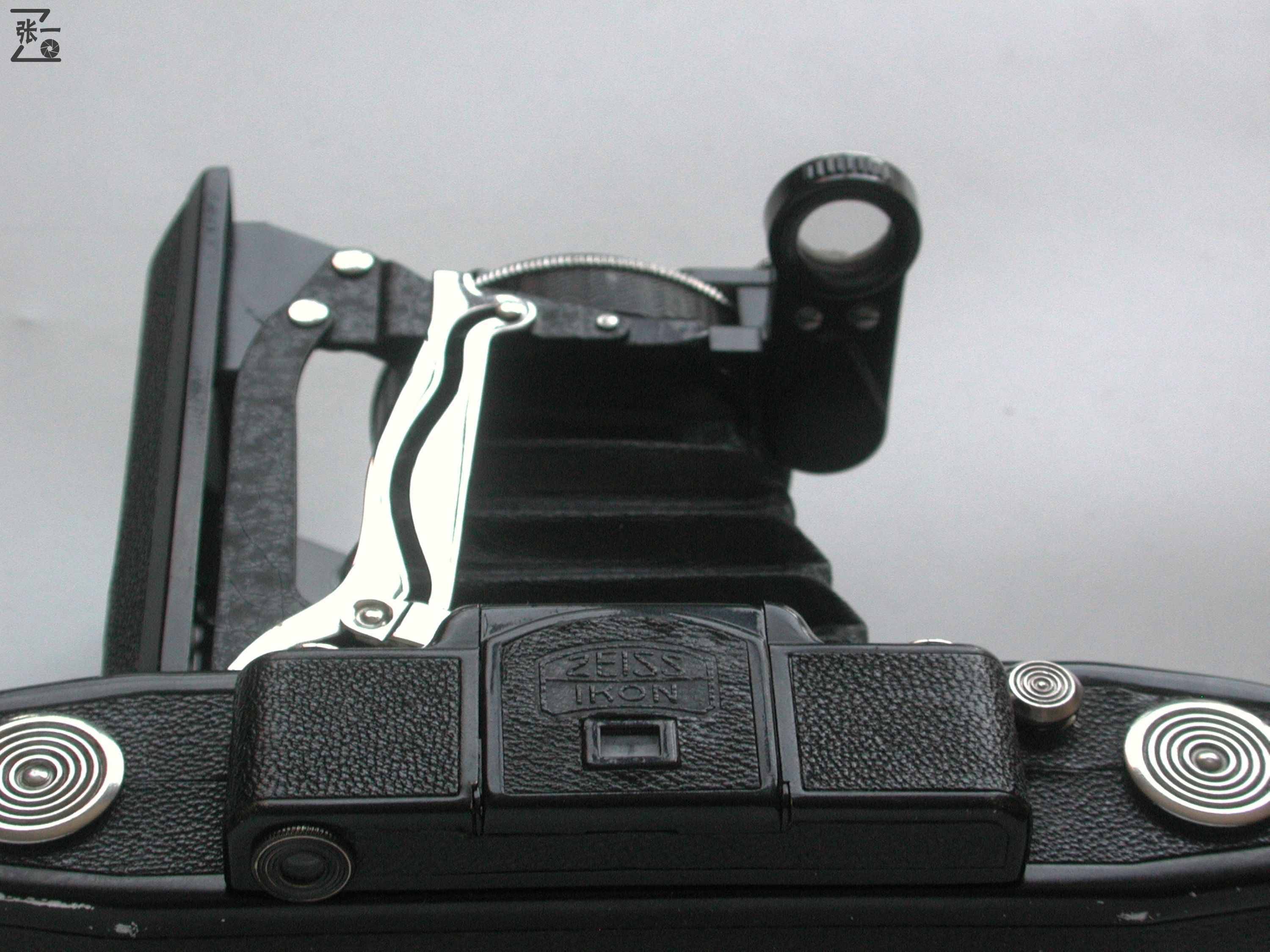

這款530/2的鏡頭座上方設計了一個可以翻轉的類似于支架的東西，也就是下圖一中藍框內那個頂部帶有圓形玻璃孔的部件。圖一是這個支架處于反轉起來、或者更簡單地說是處于打開位置的狀態，圖二則是處于折疊狀態的樣子。只有在圖二狀態時，相機的鏡頭和皮腔才能折疊并收回到相機內。

在上述支架打開后，轉動下圖一紅圈內的那個調焦輪，調焦輪會通過齒輪傳動的方式帶動鏡頭的前部轉動，從而實現調焦的目的。我每次把玩這臺相機時，看到鏡頭隨著調焦輪的轉動而轉動時，總是有種愛不釋手的感覺。

在調焦輪轉動帶動鏡頭對焦的同時，支架頂部的圓形玻璃圈也會隨著調焦輪的轉動而轉動（應該也是齒輪傳動），其結果就是通過相機背部取景器中看到的黃斑內拍攝對象會有重合（合焦）和分開（未合焦）的情況，從而最終實現聯動的黃斑測距功能。上圖一中藍色方框內就是兩個部件的合，以便實現黃斑測距對焦功能。

其實聯動的黃斑測距說起來聽著有些復雜，但操作起來非常簡單，攝影者只需看著黃斑轉動調焦輪即可，因為上述這些文字描述是在同一時間完成的。

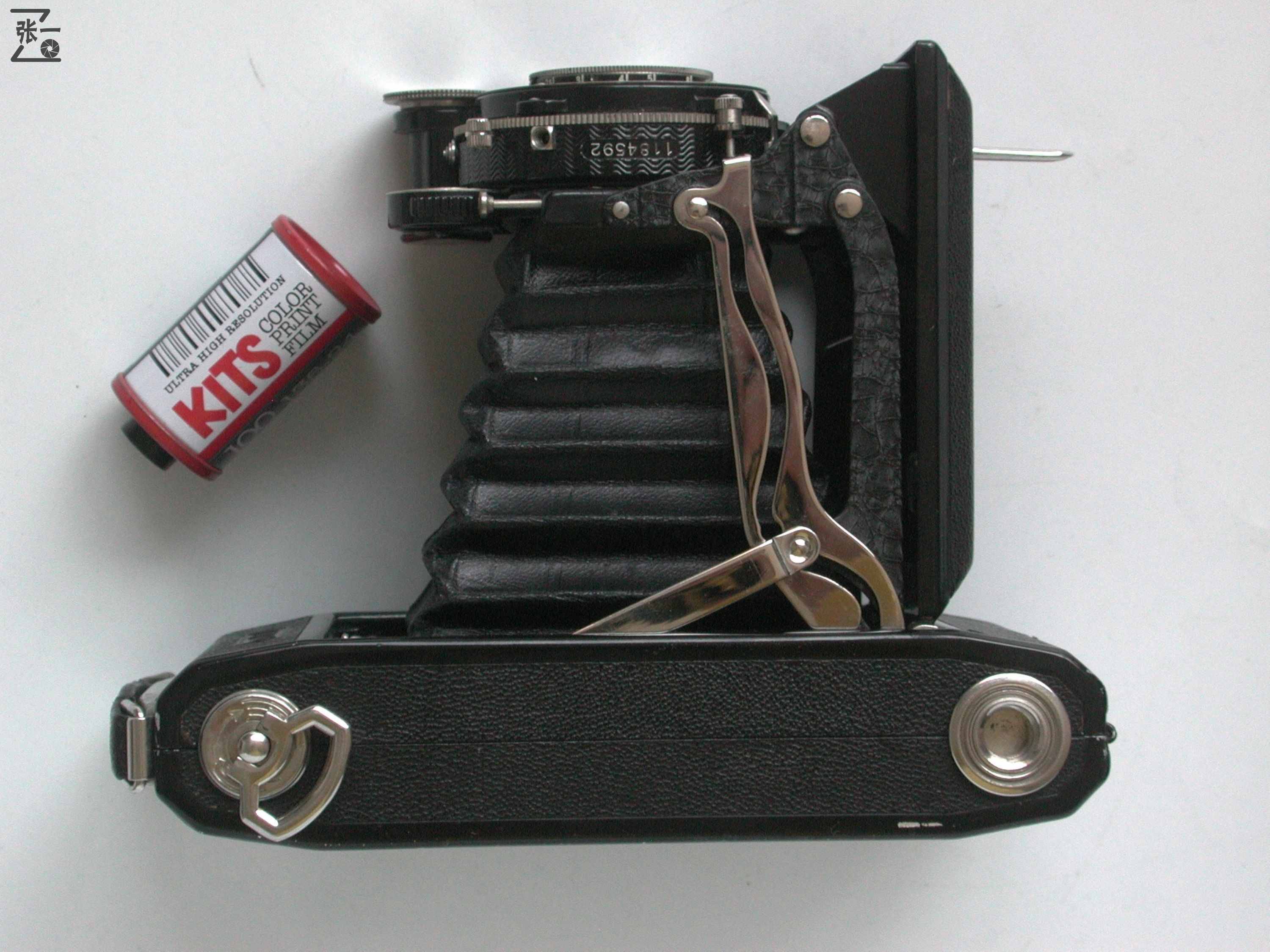

這款530/2的黃斑測距雖然實現了聯動，但過片和快門的上弦卻并未聯動，在過片后需要給快門上弦。下圖中綠圈內的就是上弦扳手，旁邊黃圈內的則是快門按鈕。不過需要提醒一下的是，T門和B門無需上弦，直接按下快門按鈕即可。實話實說，這款530/2的快門按鈕手感極好！

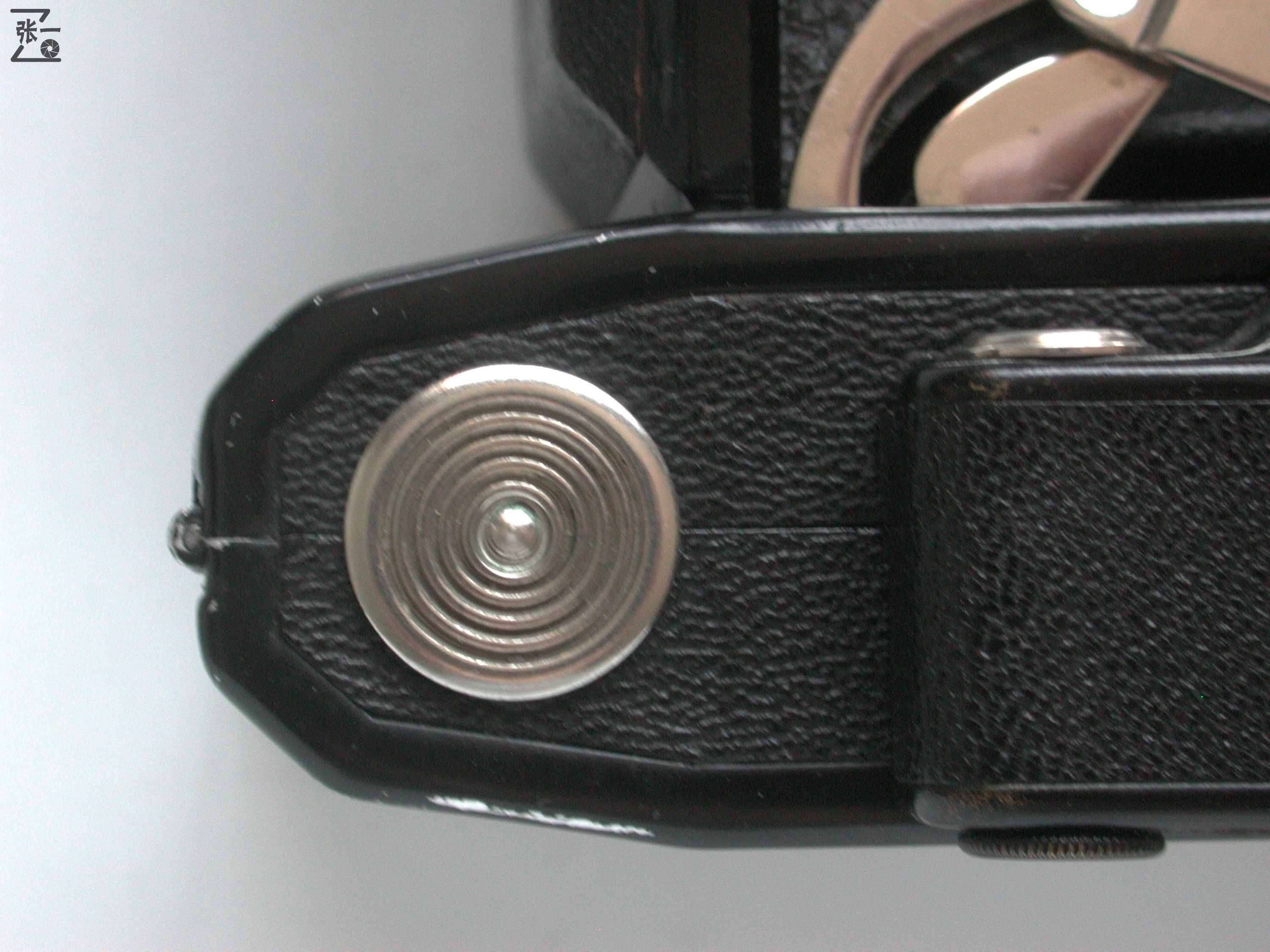

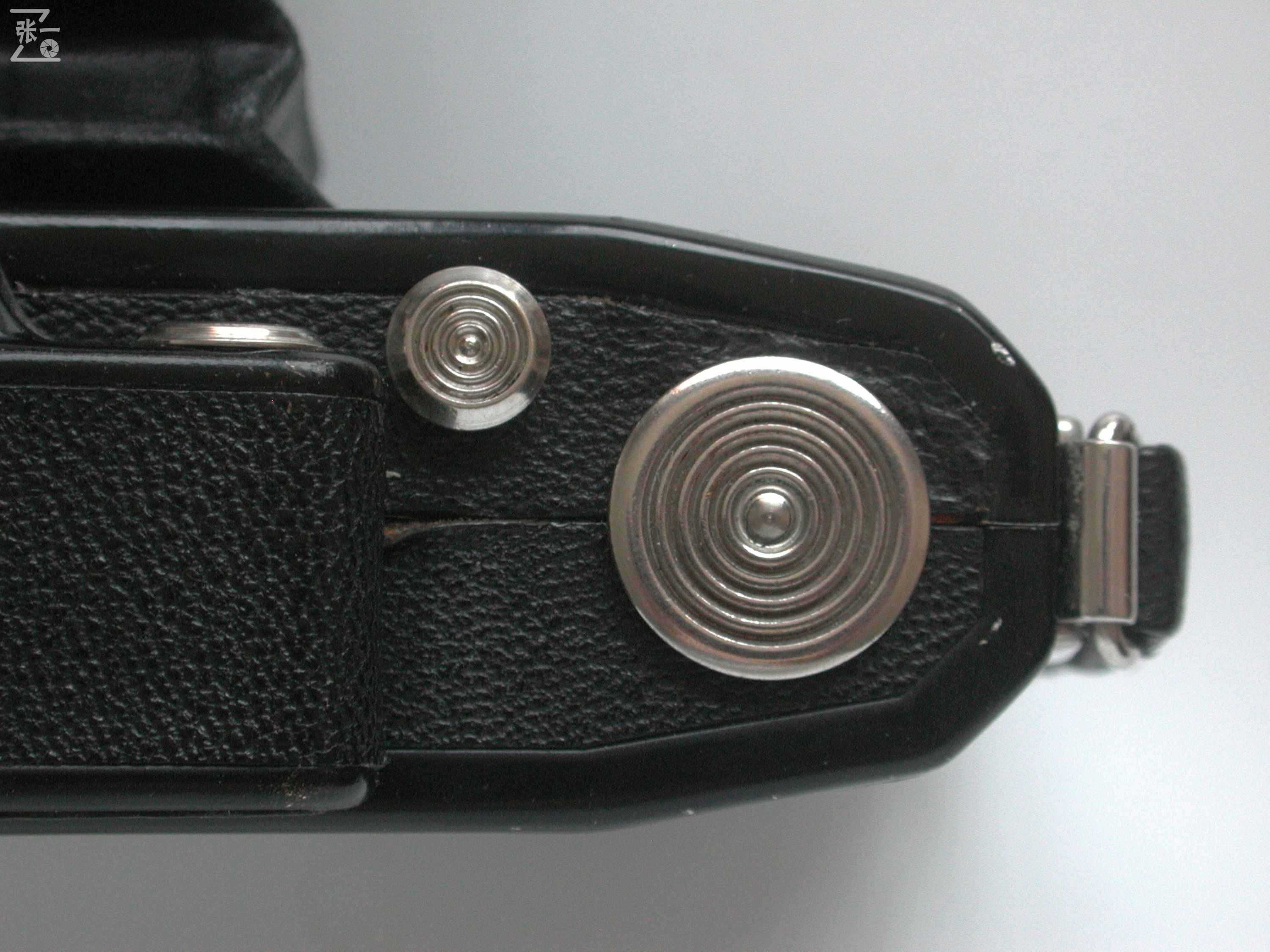

相機頂部、取景器右側（鏡頭向前時）的那個銀色圓鈕并非快門按鈕，而是鏡頭倉的釋放鈕。按下這個釋放鈕之后，鏡頭倉和頂部的建議取景器都會自動彈開。

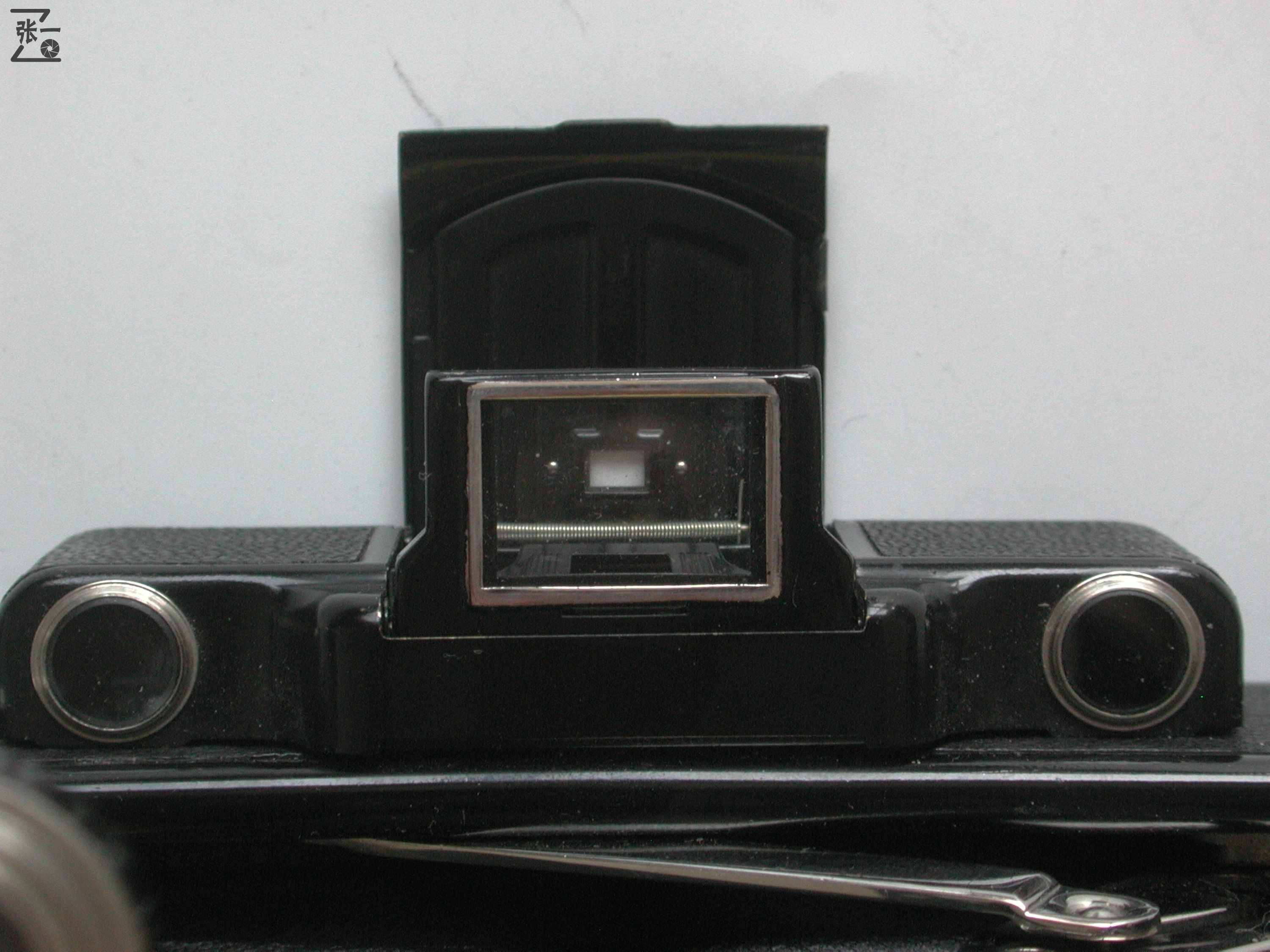

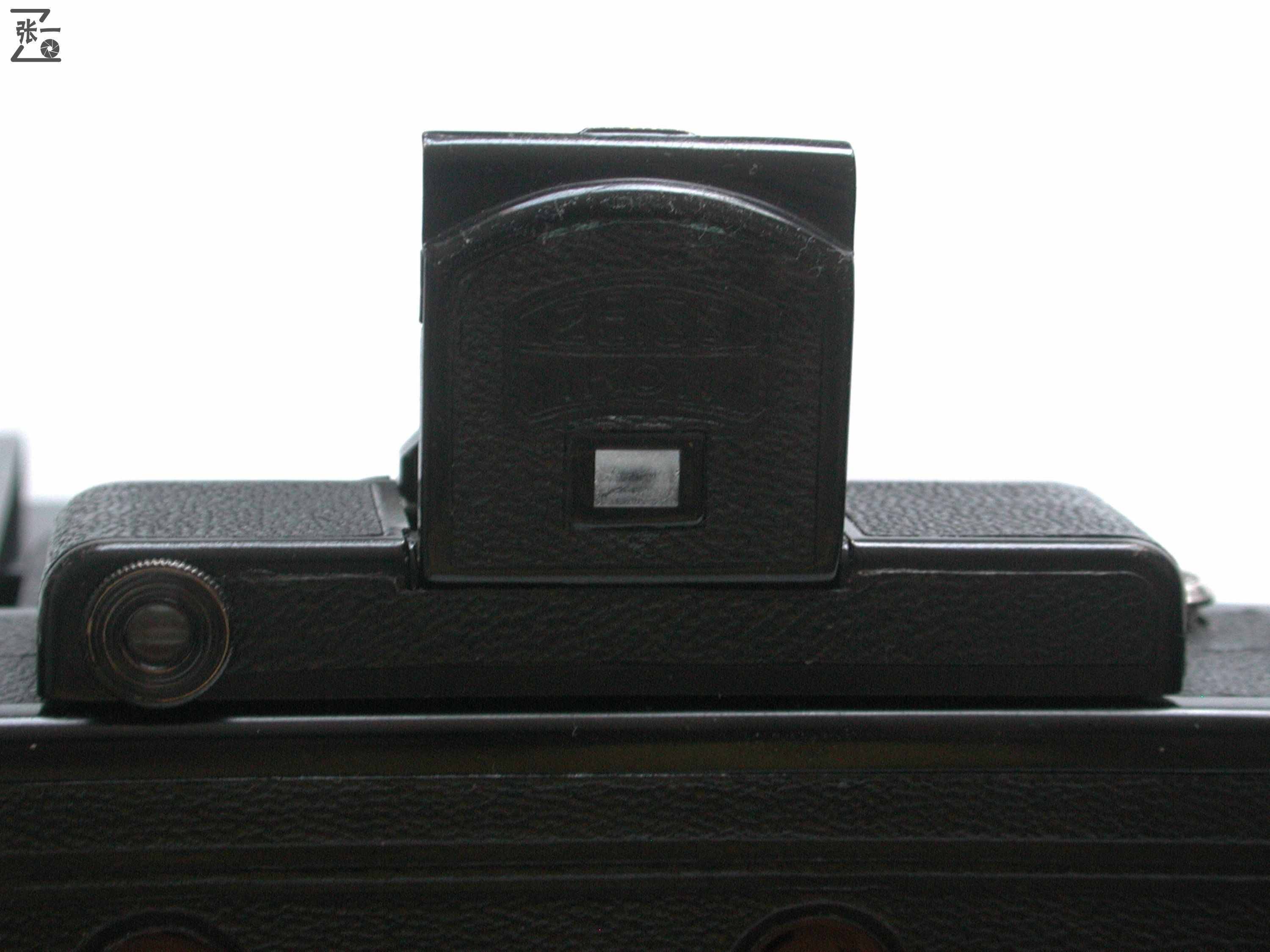

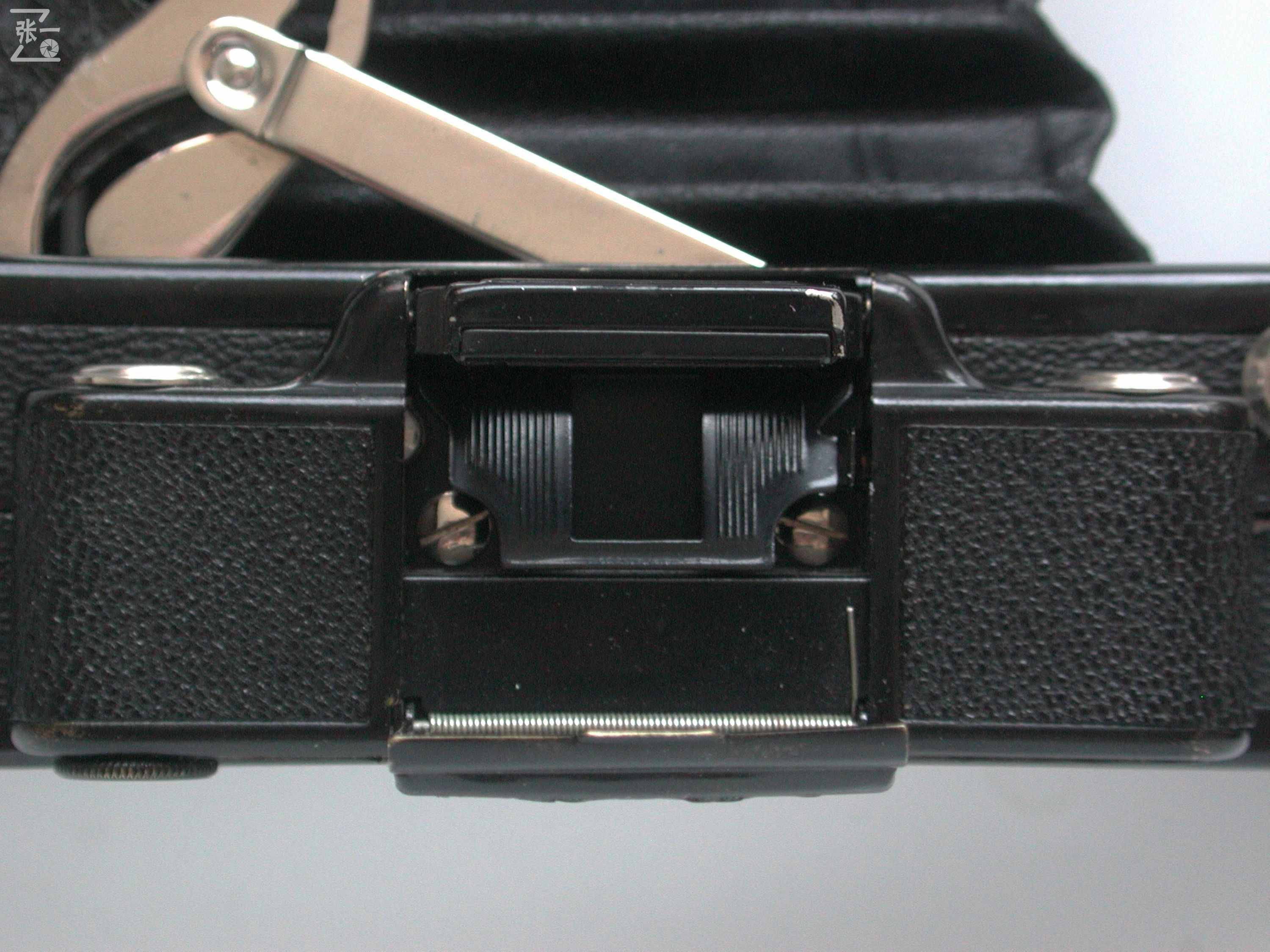

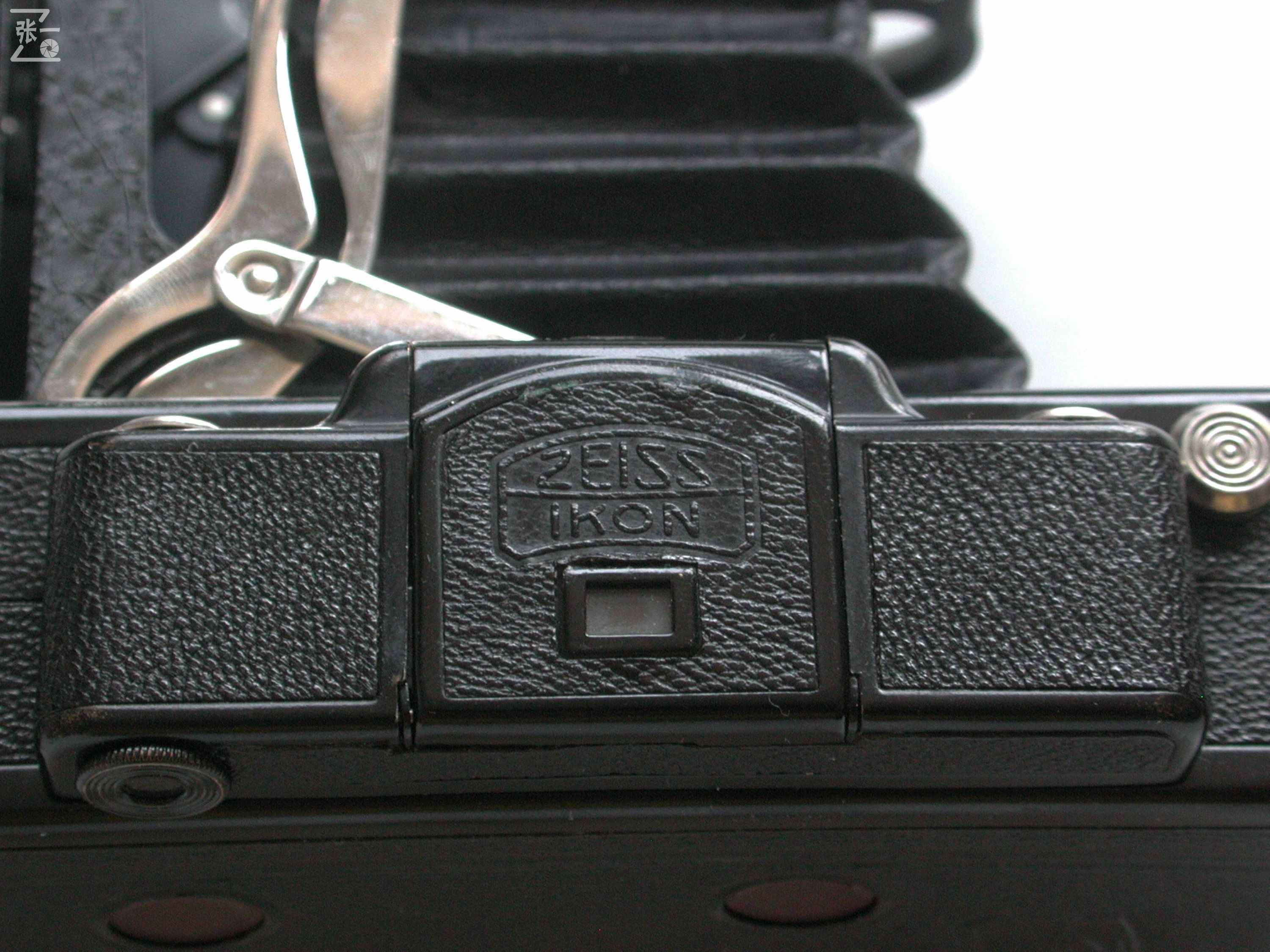

該機的黃斑對焦只負責精確對焦，這款530/2在相機的取景還是需要頂部可折疊的取景器來完成的。

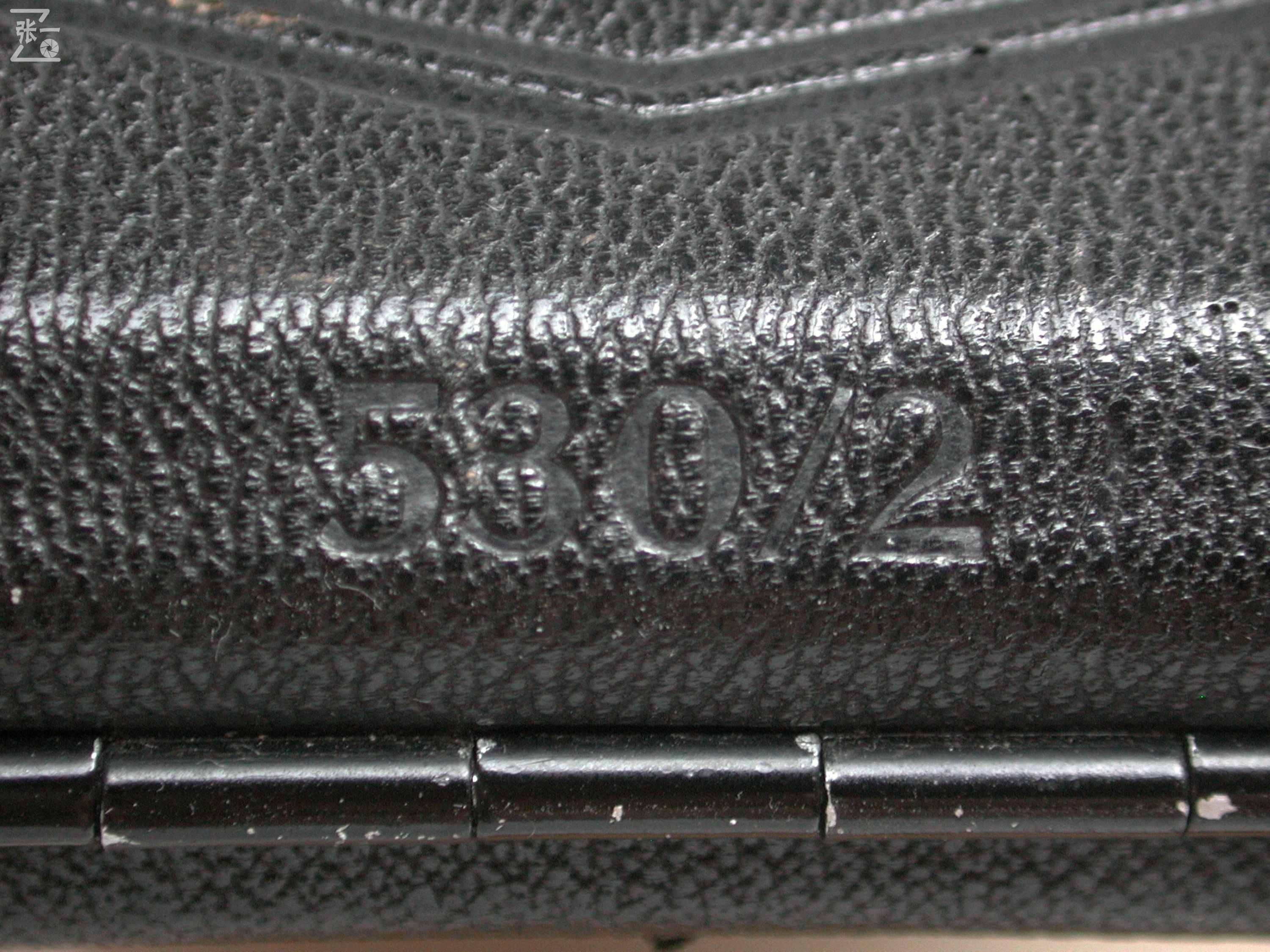

Zeiss的系列折疊機，無論是Ikonata，還是Nettar系列，其型號的最后一個數字，實際上是代表了不同的膠卷類型的。例如524/2和519/2，最后的“2”代表使用的是120型膠卷拍攝6X9厘米的畫幅；517/16或者530/16型號中的“16”則代表的是使用120膠卷拍攝6X5厘米畫幅的底片。而“15”代表使用116膠卷拍攝5X11厘米的底片，“17”表示使用122膠卷拍攝8X5厘米畫幅；“18”說明是使用127膠卷拍攝3X4厘米畫幅。

還有個相對少見的“14”，例如520/14，則表示使用的是129膠卷，拍攝8張8x5厘米畫幅的底片。至于其他數字如“1”、“7”等則表示是使用散頁片的干板機了。當然這只是我通過經眼和經手過的一些Zeiss折疊機進行的總結，可能有不完全準確的地方。如有謬誤，還請各位指正，謝謝！

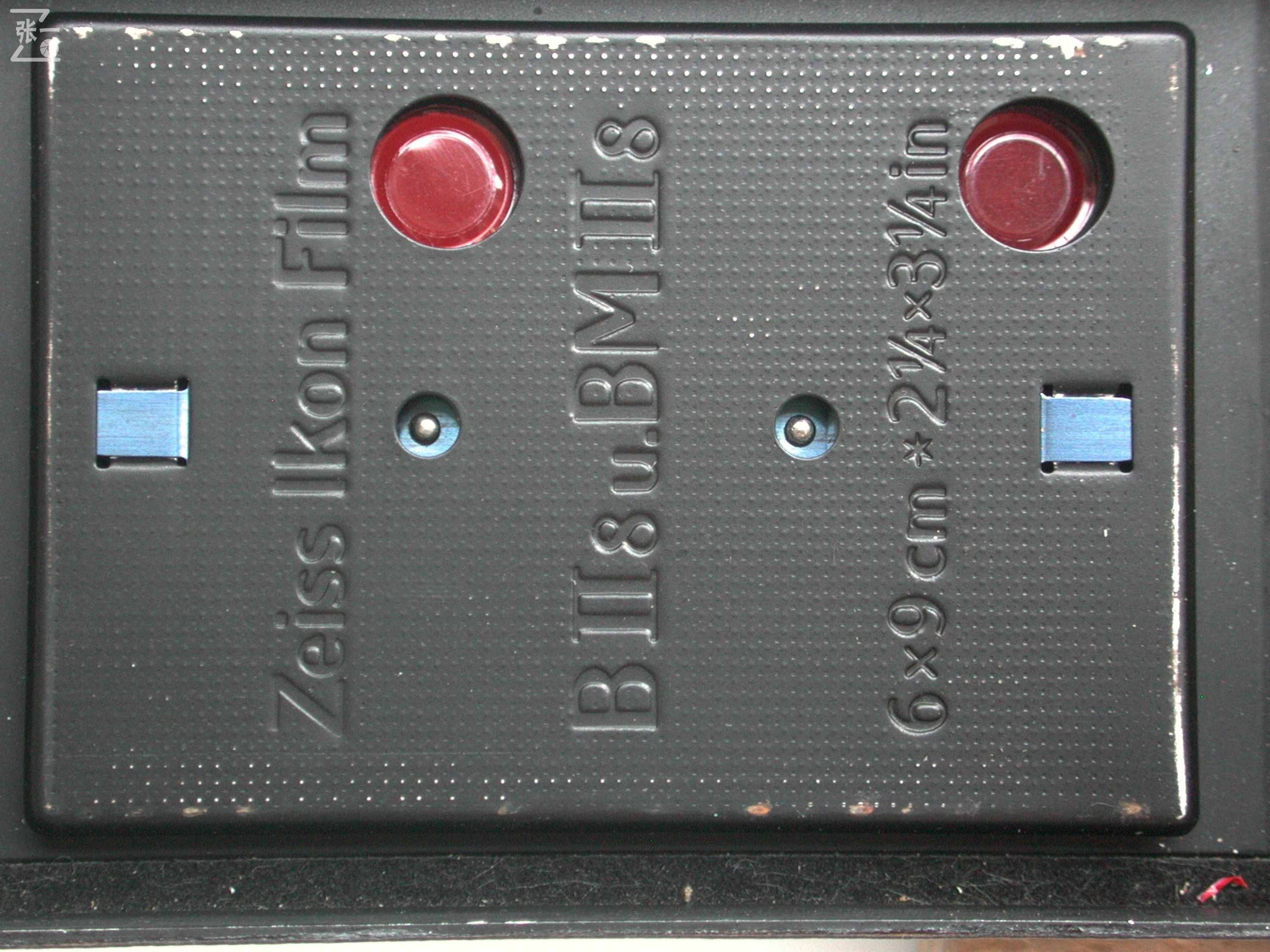

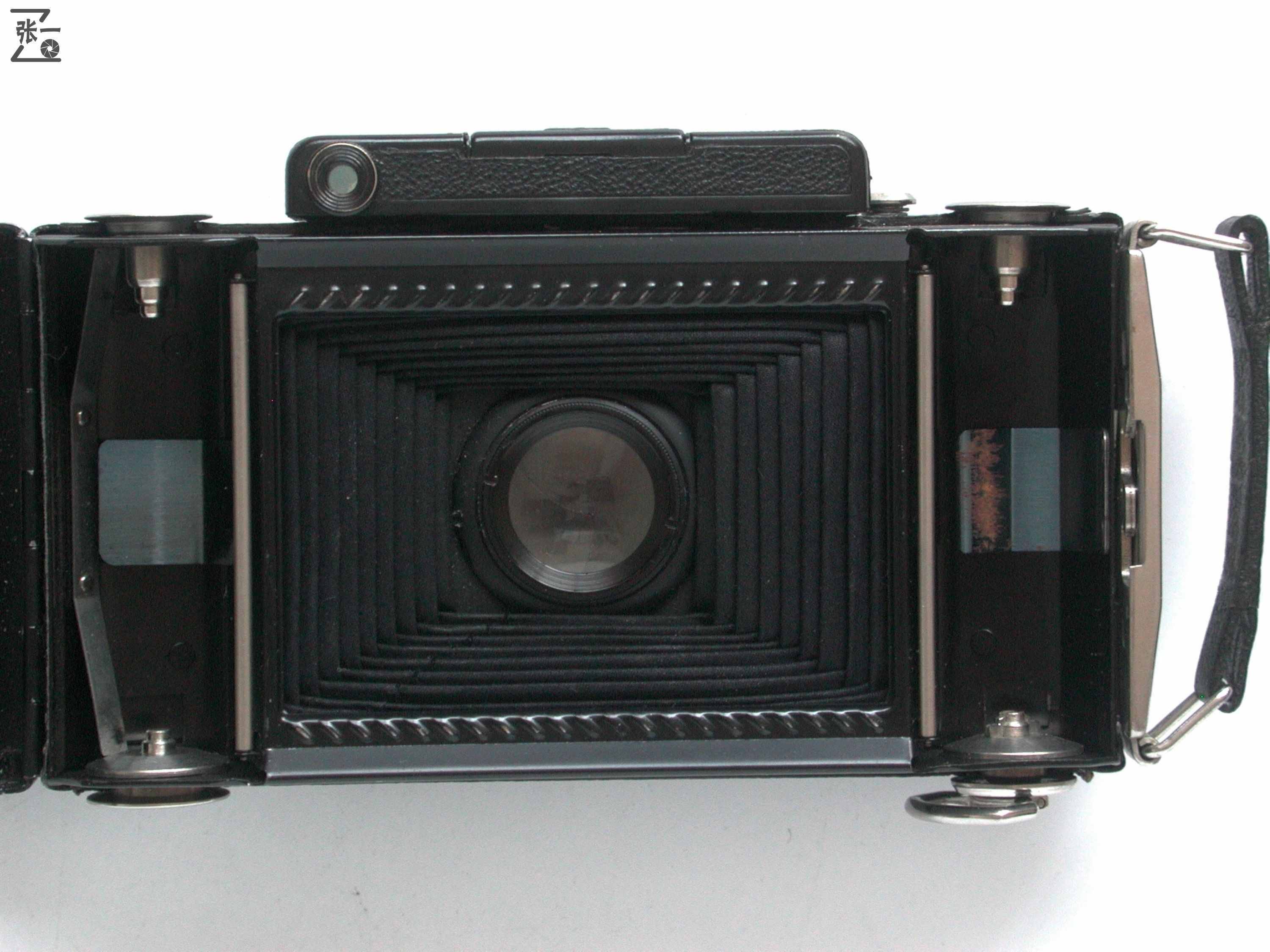

按照上述總結，我相信各位應該很容易地判斷出這款Zeiss Super Ikonta 530/2使用的膠卷是120膠卷、拍攝的底片畫幅為6x9厘米了。通常這種在120膠卷上拍攝八張6x9厘米底片的相機，也被稱為“大八張”。

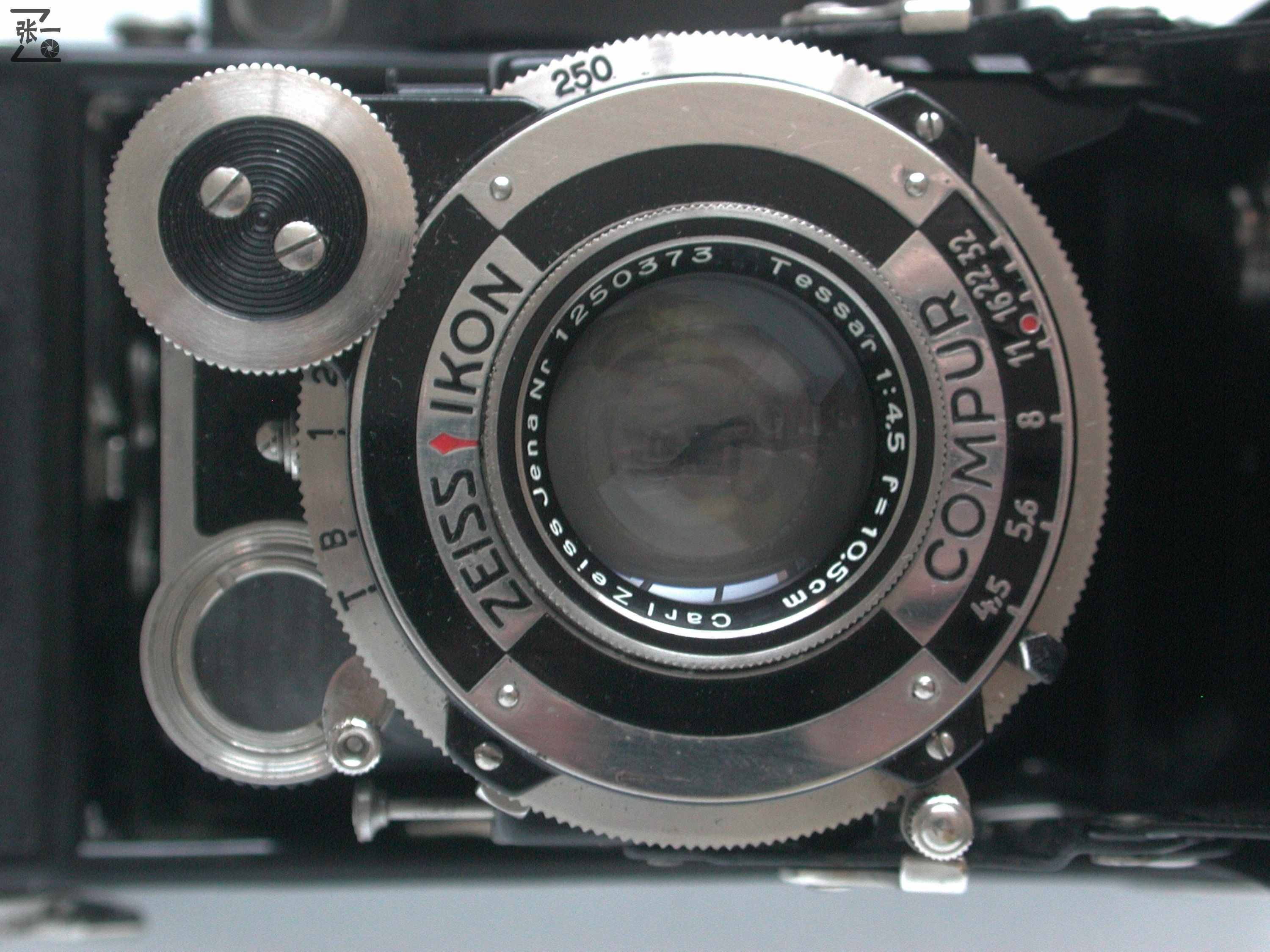

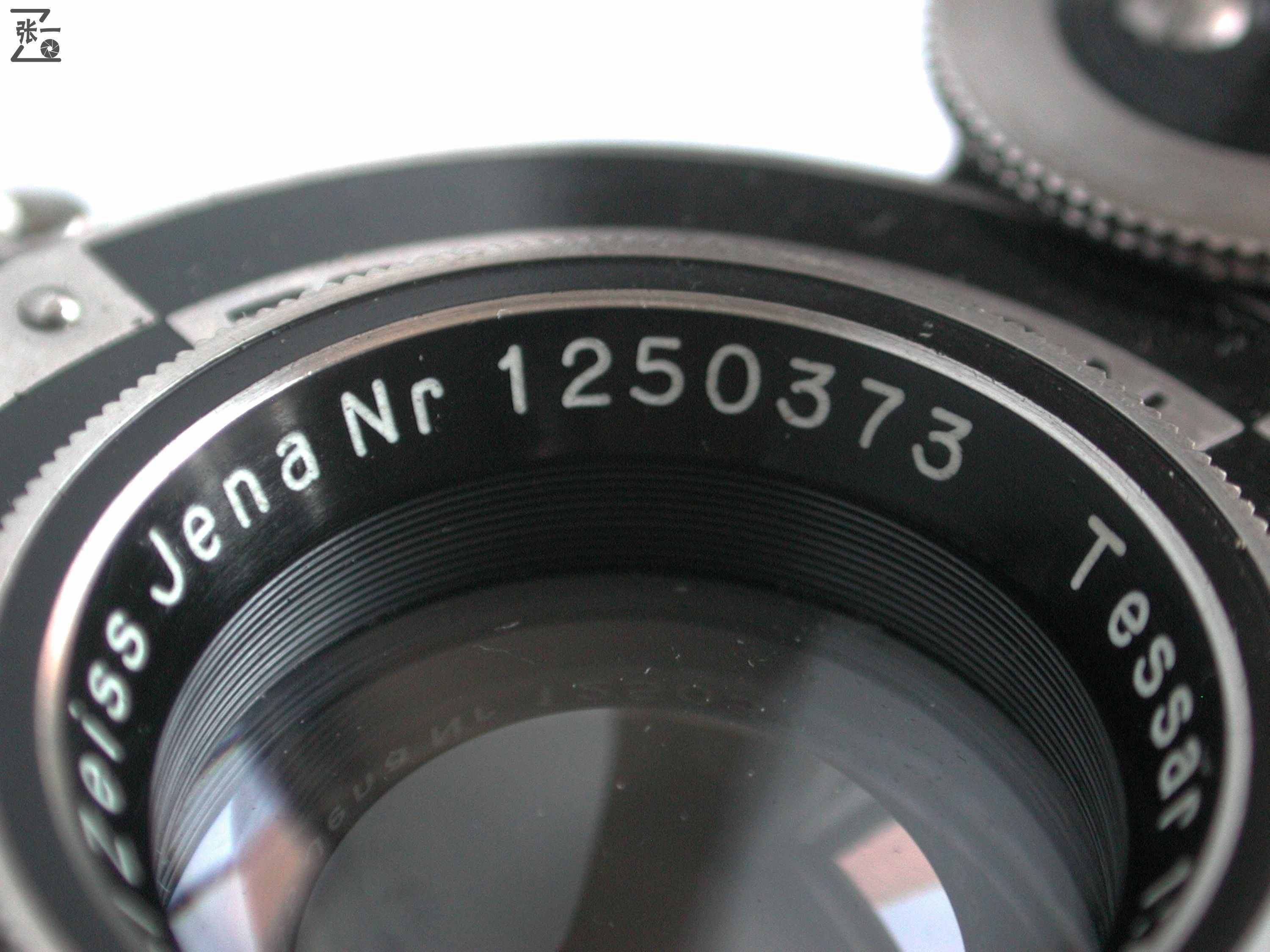

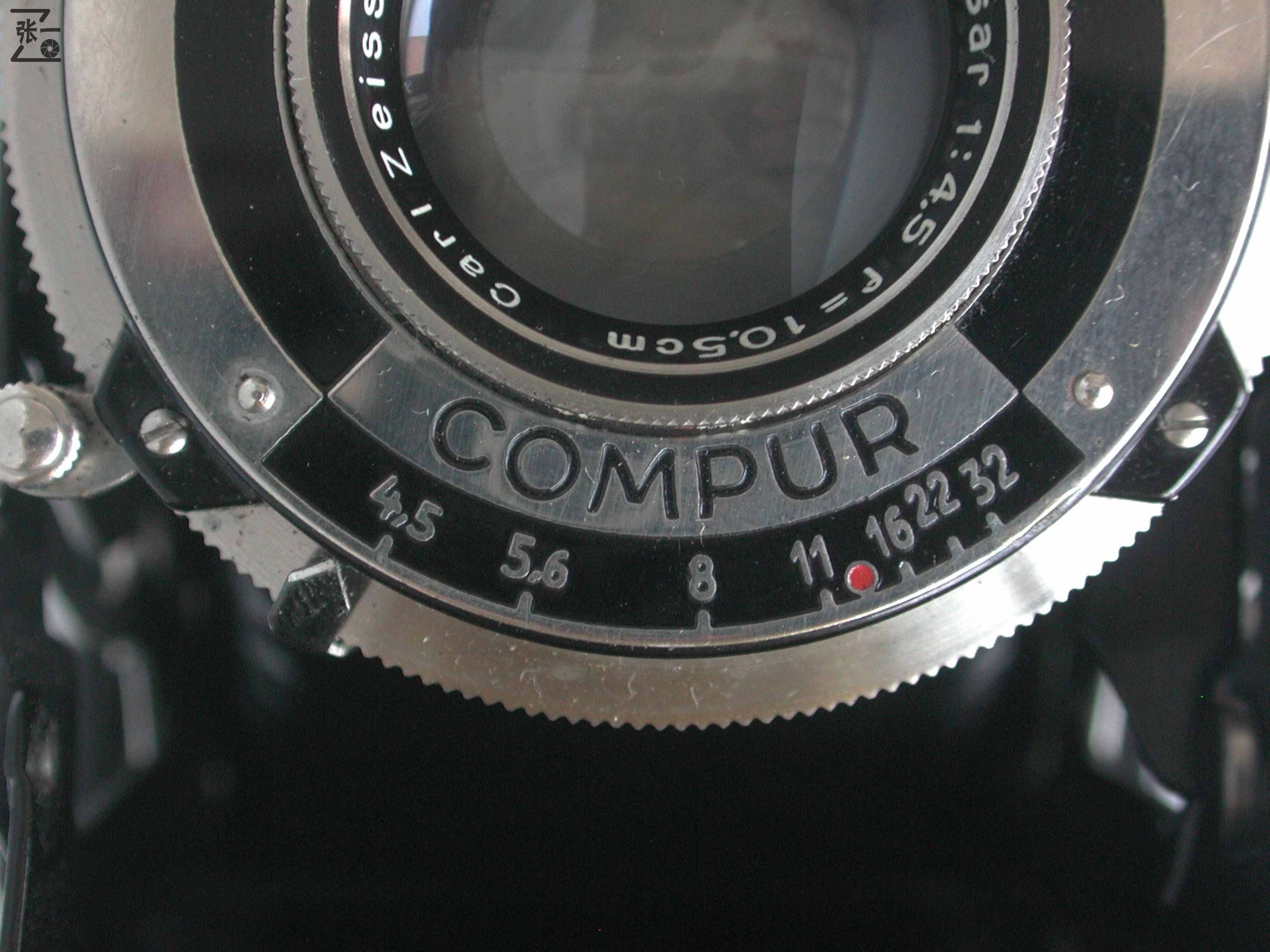

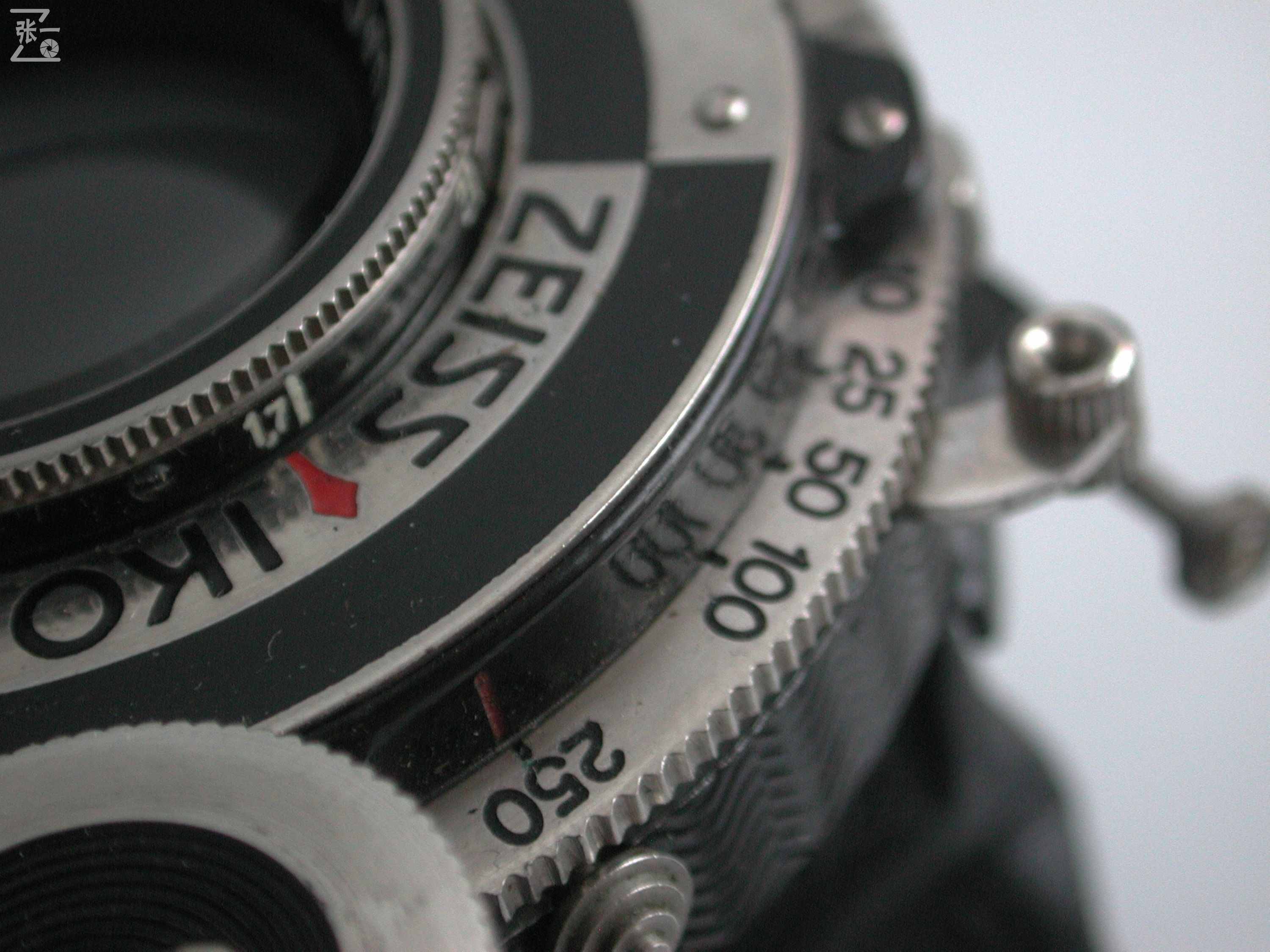

我看到的資料稱，這款Super Ikonta 530/2有多種鏡頭和快門系統的組合，我手里這臺的鏡頭為Tessar 105/5，光圈從F5至F32共七檔；配裝的Compur快門系統速度從1-1/250秒，外加T門和B門。

Zeiss折疊皮腔機的機身編號，通常都在機身的側面、與相機型號相對應的另外一側，或者是在相機的片倉內部。但是我手里這臺530/2在上述兩個位置卻都沒有任何數字，而我也只是在鏡頭的壓圈和鏡頭座或者稱之為快門座上找到了兩個數字。難道這臺530/2沒有機身編號？這可不符合德國人的嚴謹個性啊。

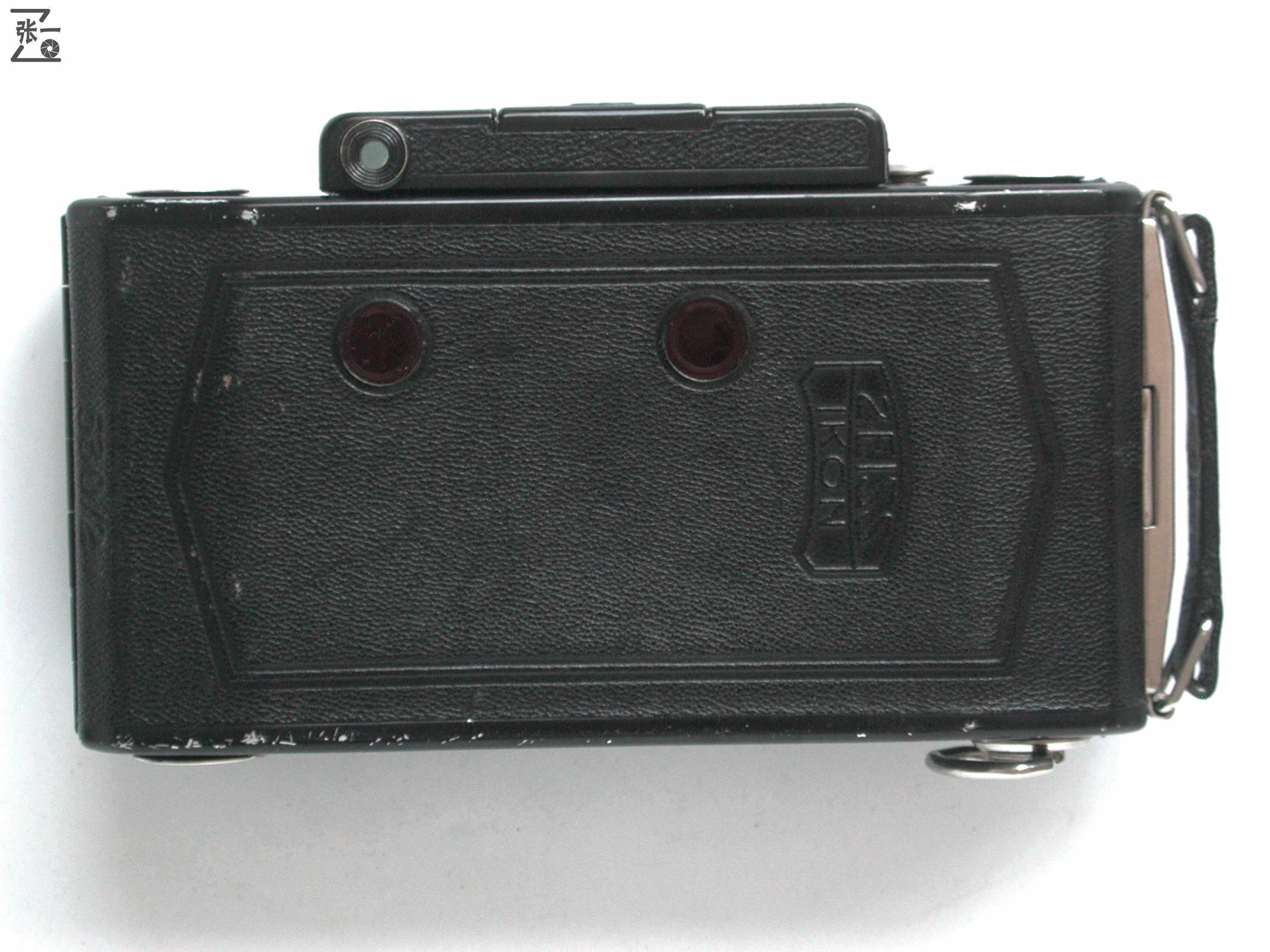

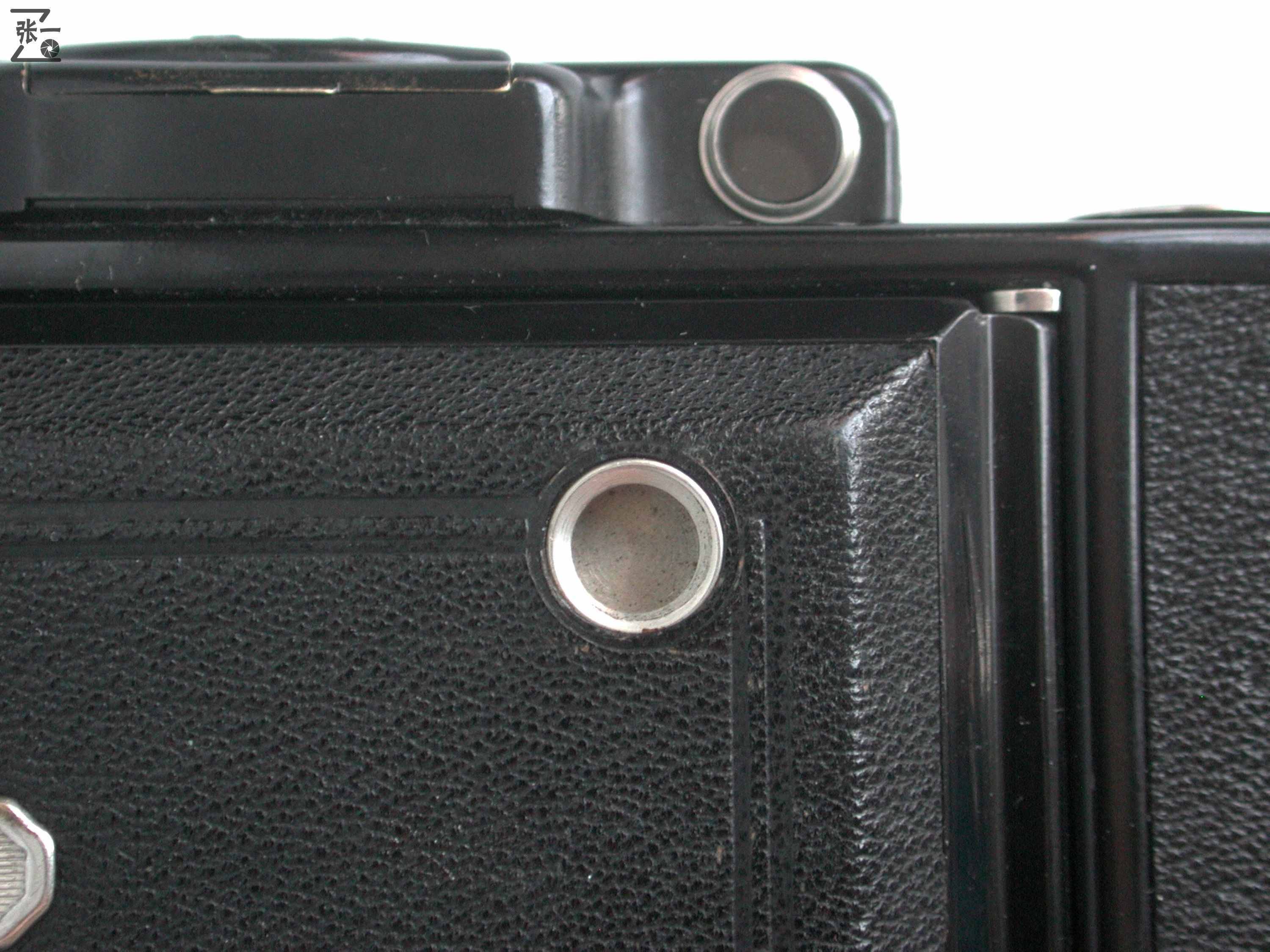

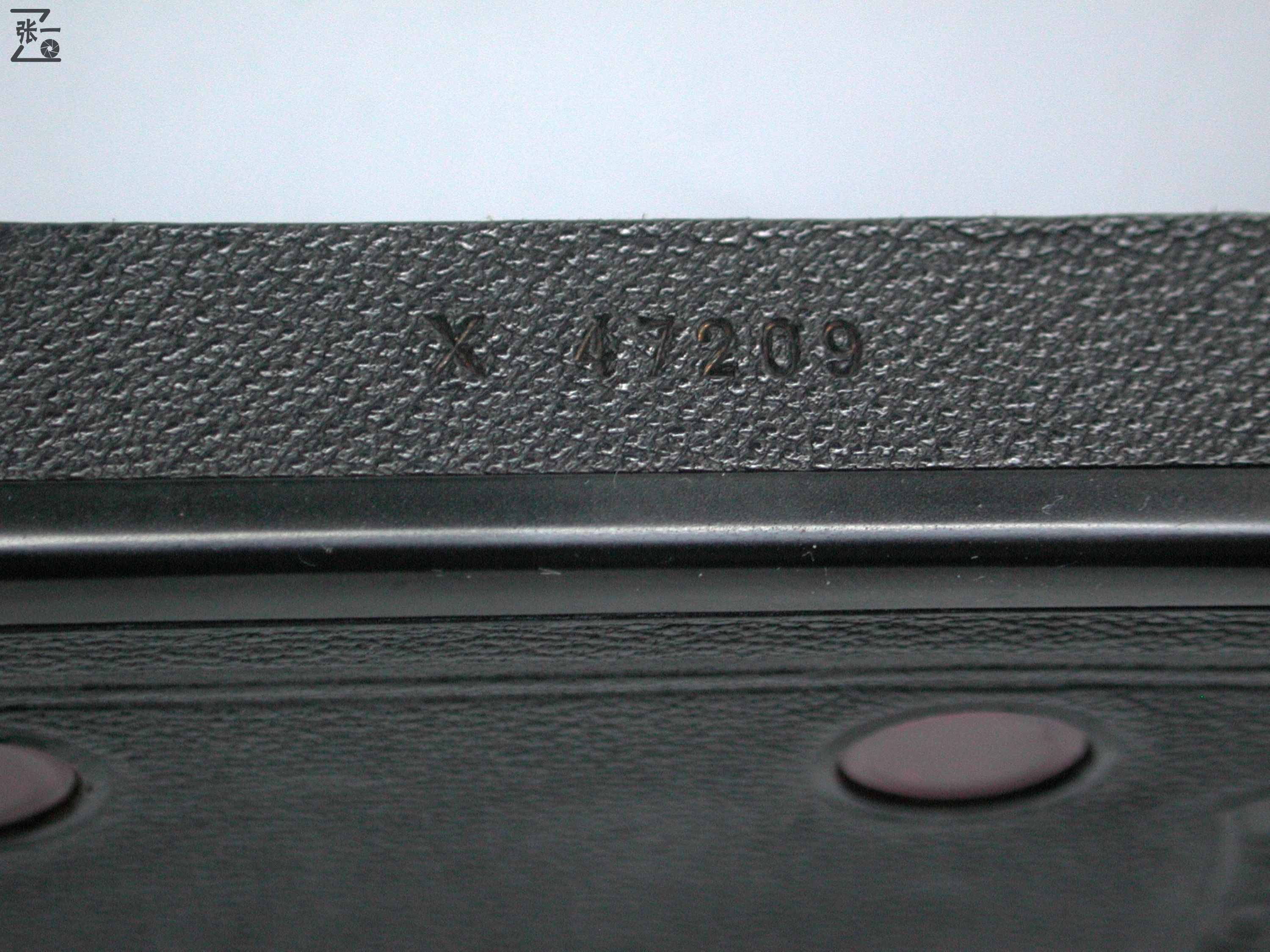

好在功夫不負有心人，最后終于在相機后背的頂部找到了機身編號。因為這個位置在機背處于關閉狀態時，恰恰位于取景器的下方，因而不容易被發現。不過事后想想，還是我不夠細心的毛病所導致的，畢竟相機也就那么大而已。

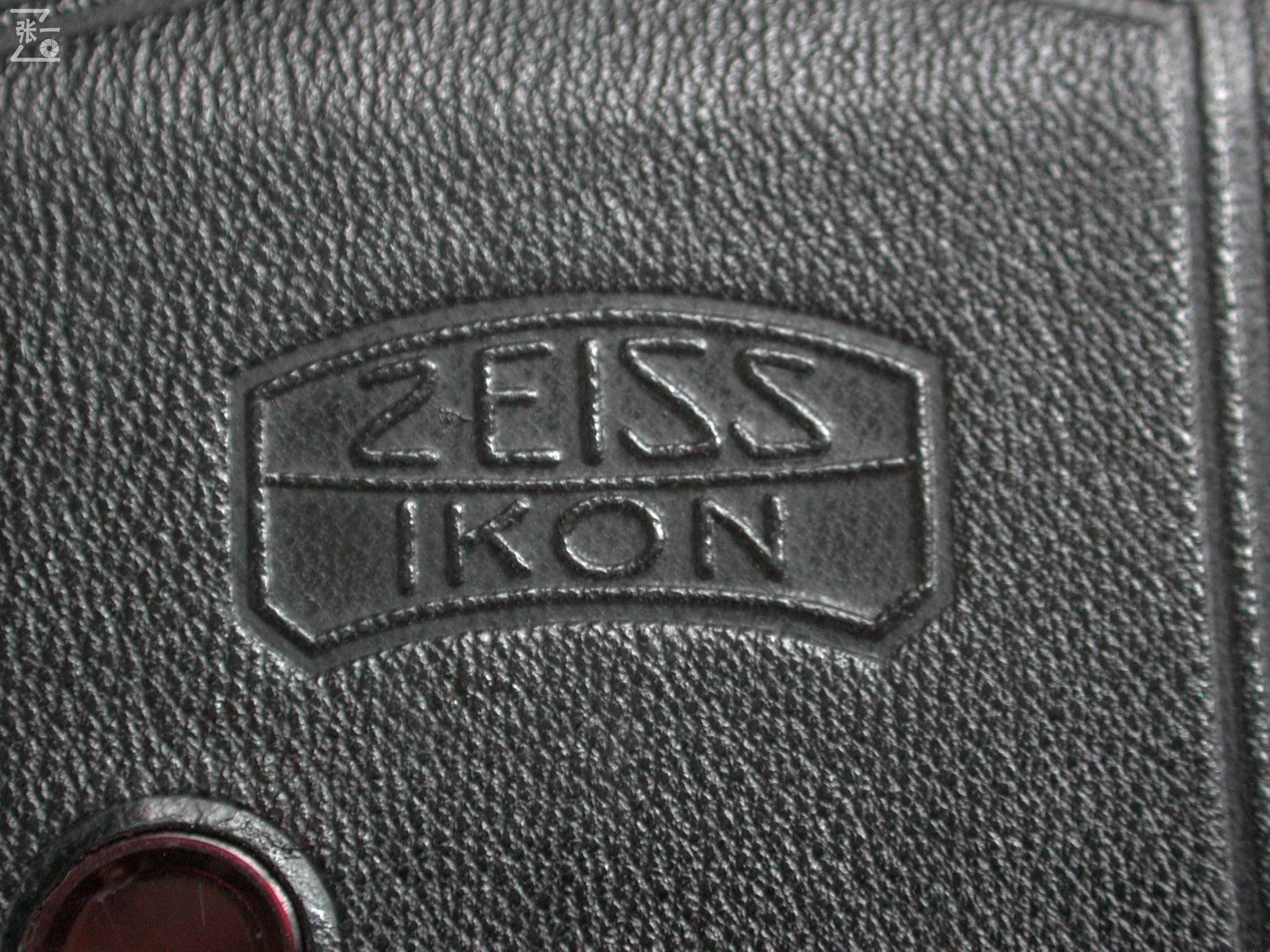

不過找了許多次，我最終還是沒有找到機身上有任何產自德國的文字。莫非是當年Zeiss公司覺得名氣已經足夠大而無需再標識產地了？

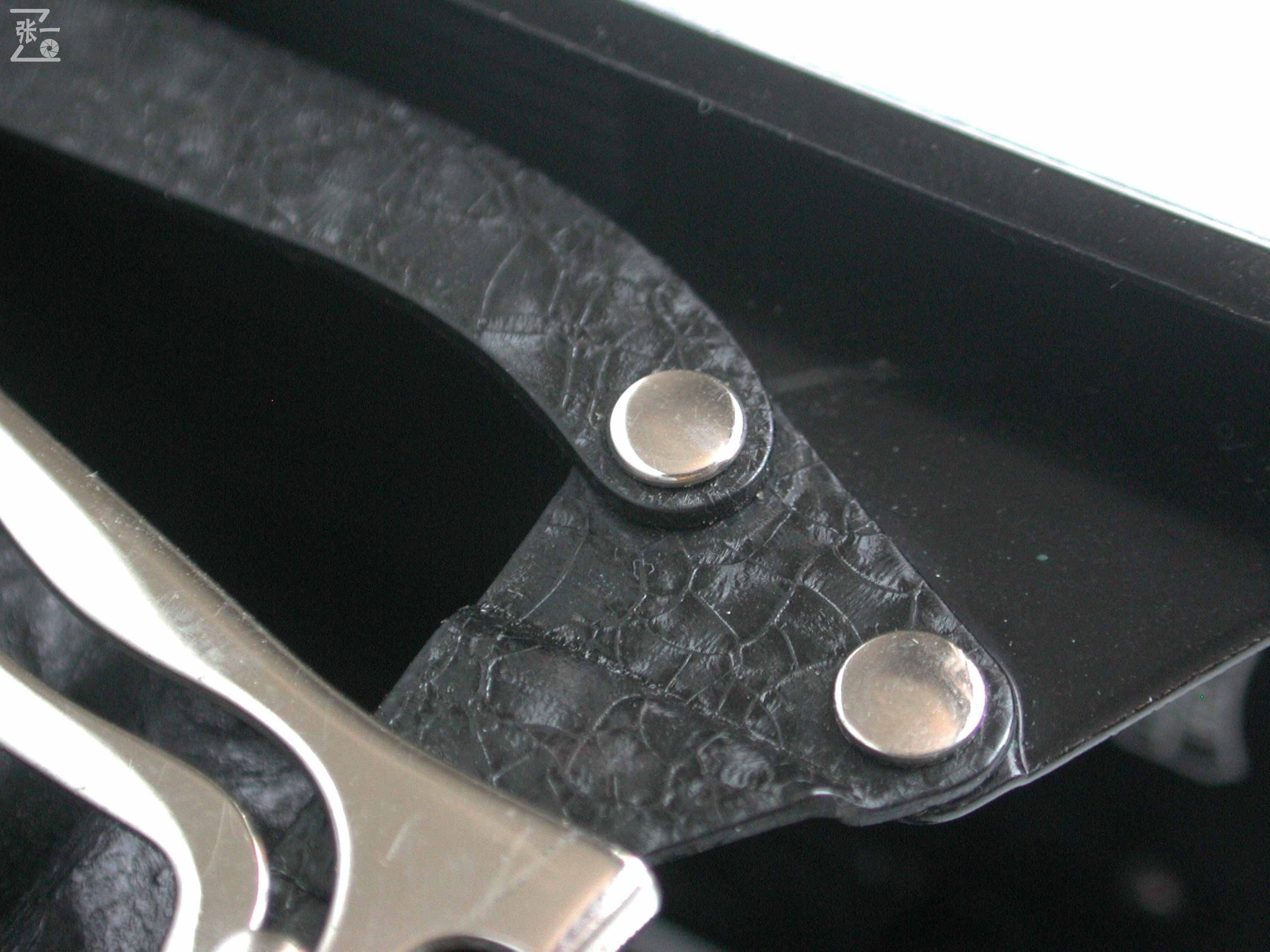

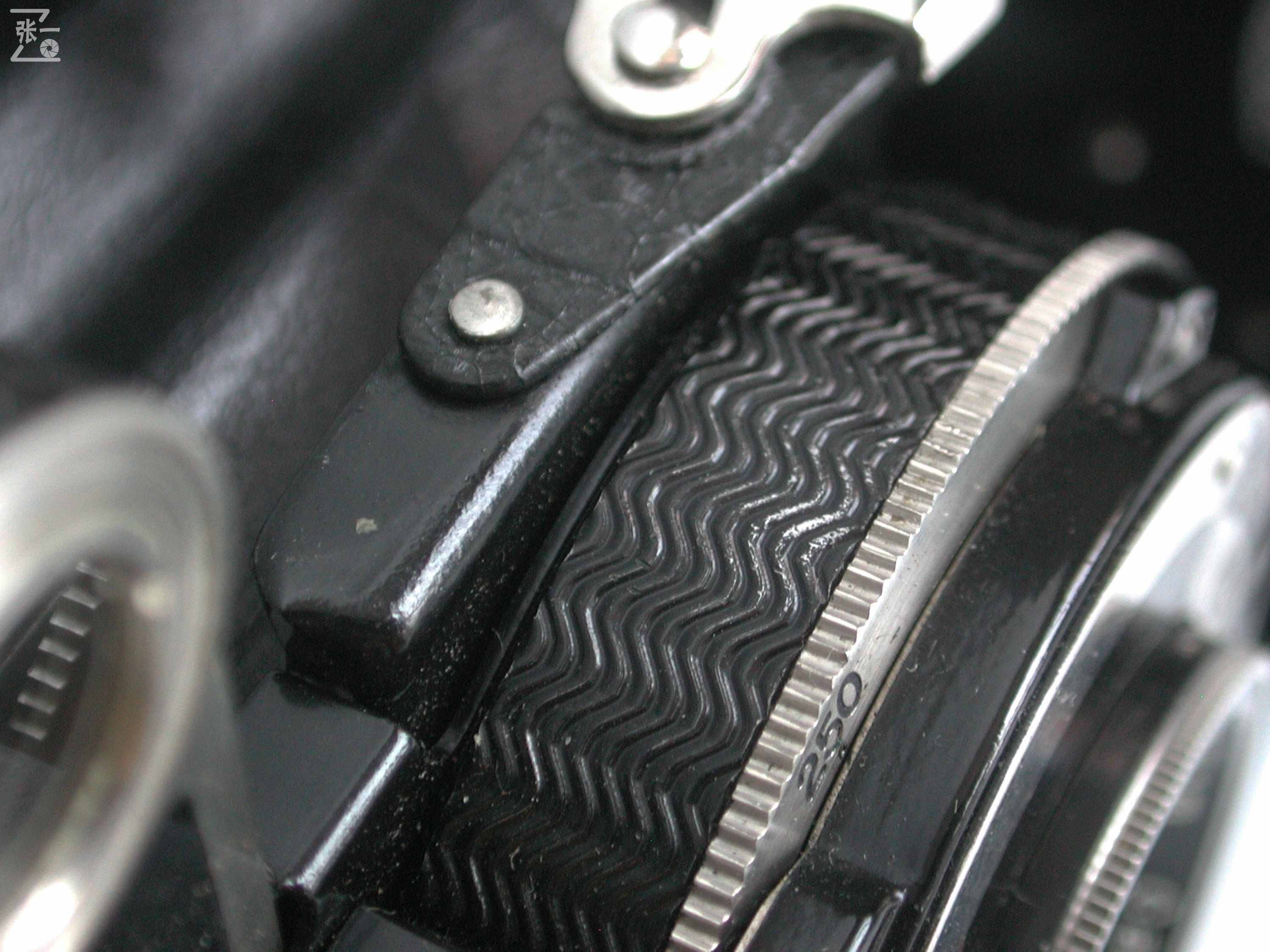

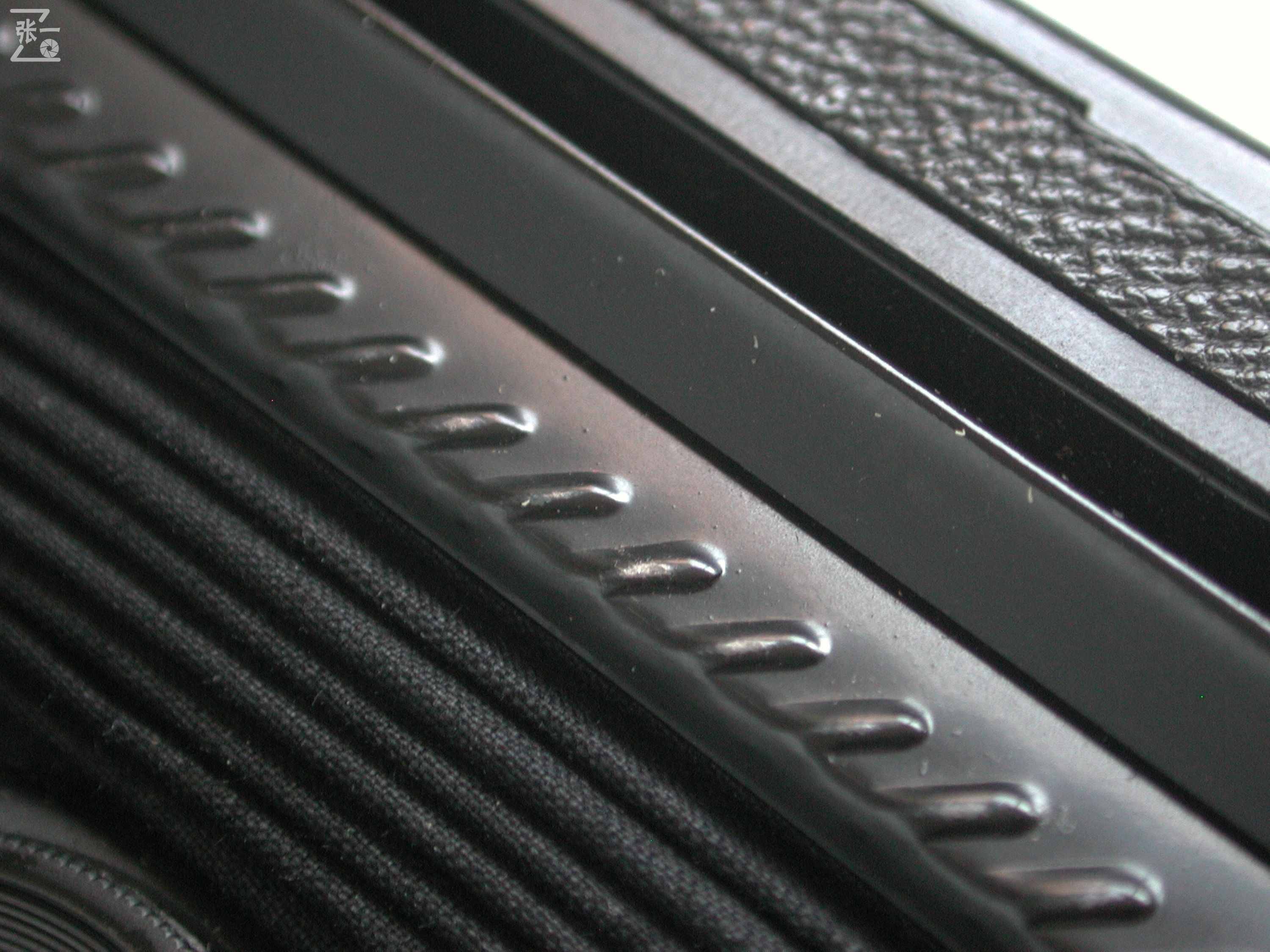

我個人非常喜歡這款Zeiss 530/2鏡頭和皮腔支架上的那種帶花紋的涂漆，看起來頗有些中國瓷器上“開片”的味道。

其它的我想也無需多做介紹了，各位看圖吧。

經查購買記錄，這臺Zeiss Super Ikonta 530/2我是于2017年8月在eBay上買到的，不算國際轉運費的價格為1425美元。

---
