真空吸塵器工作原理（吸塵器電路原理與故障檢測）

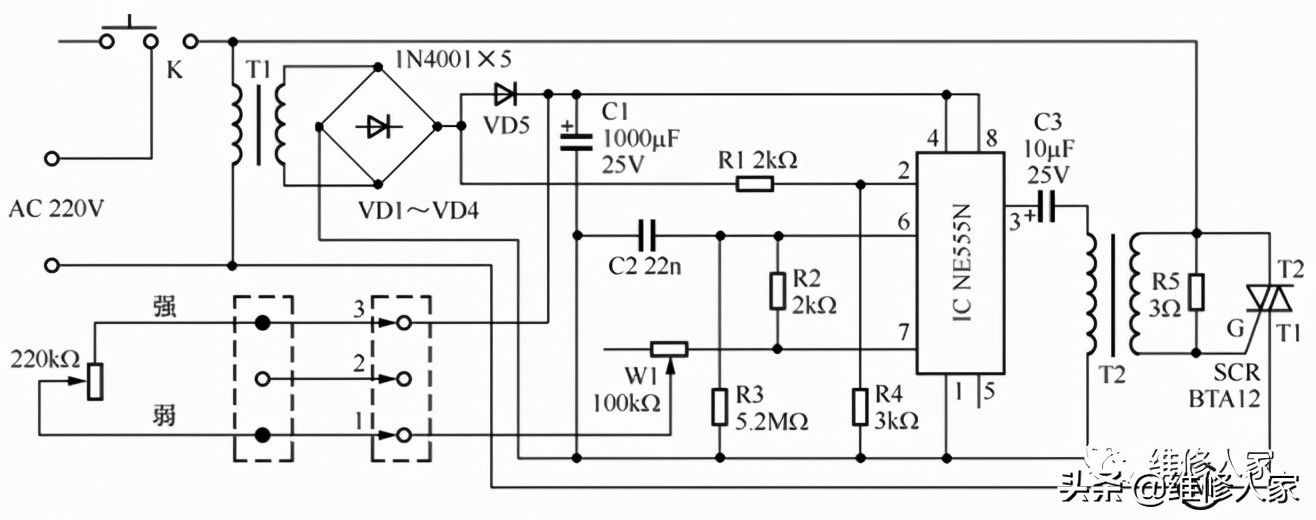

下面以富達 ZW90-36B 型真空吸塵器為例，介紹使用萬用表檢測吸塵器電路故障的方法與技巧。該電路由電機、雙向晶閘管、時基芯片、電源電路、電位器等構成，如下圖所示。
1．電源電路、市電過零檢測電路
接通電源開關 K 后，220V 市電電壓加到變壓器 T1 的初級繞組上，利用它降壓輸出 10V左右的交流電壓。該電壓第一路通過 D1～D4 橋式整流，C1 濾波產生 12V 左右的直流電壓Vcc，加到時基芯片 IC（NE555N）的⑧、④腳，不僅為它供電，而且為它的復位端提供高電平控制信號，使 IC 能夠工作在觸發狀態；第二路通過雙向晶閘管 SCR 為電機供電；第三路通過 RR4 分壓限流，加到 IC 的②腳，確保 IC 的③腳輸出市電過零觸發信號，使 SCR 在市電過零處導通，以免它導通瞬間因功耗大損壞。
2．觸發信號形成電路
當 IC 的②腳輸入的市電過零信號不足 Vcc 的 1/3 時，IC 的③腳可以輸出高電平觸發電壓，該電壓通過 C3 和 T2 耦合，使雙向晶閘管 SCR 導通，為電機 M 供電，開始吸塵。同時，C1 兩端電壓通過手柄內的轉速調整電位器、可調電阻 W1 和 R2 對 C2 充電。C2 兩端電壓不足2/3Vcc 時，IC 的③腳仍輸出觸發信號，一旦 C2 兩端電壓達到 2/3Vcc 時，IC 的③腳輸出低電平電壓，SCR 過零截止，使電機停轉。因此，通過調整手柄內的電位器，可改變 C2 的充電速度后，進而可改變 SCR 的導通程度。SCR 的輸出電壓與其導通程度成正比。當 SCR輸出電壓增大后，電機旋轉速度加快，反之相反。這樣，通過調整電位器就可以改變電機轉速，也就調整了吸塵器的吸力大小。
3．常見故障檢修
（1）電機不運轉
該故障的主要原因：
1）電源開關 K 開路，
2）電源電路異常，
3）觸發信號形成電路異常，
4）雙向晶閘管 SCR 異常，
5）電機 M 的繞組開路。
確認市電正常后，拆開機殼，測電機兩端有無供電，若有，檢查電機；若沒有，說明雙向晶閘管 SCR 或其觸發電路異常。此時，測 SCR 的 G 極有無觸發信號輸入，若有，檢查 SCR；若沒有，測濾波電容 C1 兩端有無 12V 直流電壓，若有，檢查 CR電位器、W1 和 IC；若沒有，說明電源電路異常。此時，測電源變壓器 T1 的初級繞組有無 220V 市電輸入，若沒有，檢查電源開關 K 及線路；若有，檢查 TD1～DC1。
（2）電機轉速過快
該故障的主要原因：
1）雙向晶閘管 SCR 擊穿，
2）電容 C2 的容量不足或開路，
3）電位器 RP 異常。
SCR 是否正常，用萬用表電阻擋或通斷測量擋在路測量就可以確認；懷疑 C2 異常時，可在電路板背面相應的位置并聯一只相同的電容后，若恢復正常，則說明 C2 異常。若它們正常，則檢查電位器。
（3）電機轉速慢
該故障的主要原因：
1）市電電壓低，
2）雙向晶閘管 SCR 輸出電壓低。
首先，檢測插座的市電電壓是否不足，若是，待市電恢復正?；驒z修插座。確認市電正常后，測 C2 兩端電壓是否正常；若不正常，檢查 R電位器是否阻值增大，C2 是否漏電；若 C2 兩端電壓正常，測 SCR 的 G 極輸入的觸發電壓是否正常，若正常，檢查 SCR；若不正常，更換 IC（NE555N）。
