交叉網線線序（雙絞線該怎么拼接）

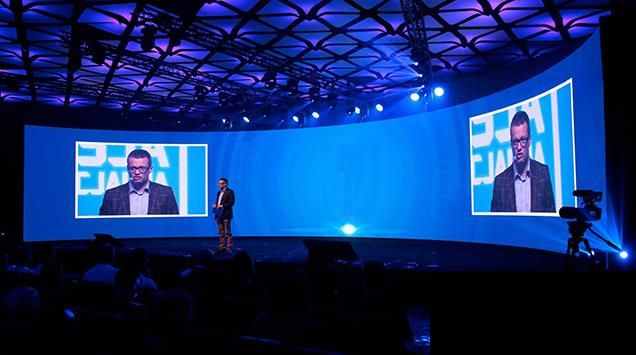

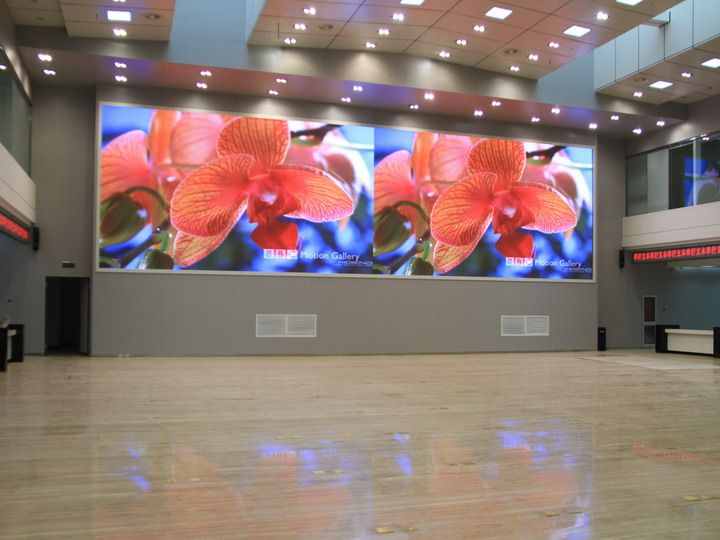

”LED顯示屏”是由一個個箱體拼接而成，或由一塊塊LED模組拼接而成，在拼接過程中，不可避免會用到網線、各類雙絞線，那么對于LED顯示屏工程商而言，如何拼接這些網線和雙絞線呢?下面LED顯示屏商家為您詳細介紹：

各種網線接頭線序

在整個網絡布線中應用一種布線方式，但兩端都有RJ45端頭的網絡連線無論是采用端接方式A，還是端接方式B，在網絡中都是通用的。實際應用中，大多數都使用T568B的標準，通常認為該標準對電磁干擾的屏蔽更好。

568B標準網線

另外，計算機通訊只是用6(白橙、橙、白綠，綠)，十百兆網卡這四根線就可以了，千兆網卡就必須要8條線，因此，可以用其他4根作電話線，以節約布線成本。

正線(即直通線)：兩端選擇標準568B線序

從左至右線序是(568B)：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色

從左至右線序是(568B)：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色

網絡測量?jī)x跳燈： 1 2 3 6 → 1 2 3 6

反線(即交叉線)：一端選擇568B的線序，另一端選擇568A的線序

從左至右線序是(568B)：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色

從左至右線序是(568A)：白綠、綠色、白橙、藍色、白藍、橙色、白棕、棕色

網絡測量?jī)x跳燈： 1 2 3 6 → 3 6 1 2

正線(即直通線)：兩端選擇標準568B線序

從左至右線序是(568B)：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色

從左至右線序是(568B)：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色

網絡測量?jī)x跳燈： 1 2 3 4 5 6 7 8 → 1 2 3 4 5 6 7 8

反線(即交叉線)：一端選擇568B的線序，另一端選擇568A的線序

從左至右線序是(568B)：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色

從左至右線序是(568A)：白綠、綠色、白橙、藍色、白藍、橙色、白棕、棕色

網絡測量?jī)x跳燈： 1 2 3 4 5 6 7 8 → 3 6 1 4 5 2 7 8

正線(即直通線)：兩端選擇標準568B線序

從左至右線序是(568B)：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色

從左至右線序是(568B)：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色

網絡測量?jī)x跳燈： 1 2 3 4 5 6 7 8 → 1 2 3 4 5 6 7 8

反線(即交叉線)：一端選擇568B的線序，另一端選擇568A的線序

從左至右線序是(568B)：白橙、橙色、白綠、藍色、白藍、綠色、白棕、棕色

從左至右線序是(568A)：白綠、綠色、白橙、白棕、棕色、橙色、藍色、白藍

網絡測量?jī)x跳燈： 1 2 3 4 5 6 7 8 → 3 6 1 7 8 2 4 5

直通線和交叉線的正確選擇：

各英文字母的含義

其中PC代表計算機，HUB代表集線器，SWITCH代表交換機，ROUTER代表路由器。

PC-PC： 交叉線

PC-HUB： 直通線

HUB-HUB普通口： 交叉線

HUB-HUB(普通口-級連口)：直通線

HUB-HUB(級連口-級連口)：交叉線

HUB-SWITCH： 交叉線

HUB(級聯口)-SWITCH： 直通線

SWITCH-SWITCH： 交叉線

SWITCH-ROUTER： 直通線

ROUTER-ROUTER： 交叉線

千兆網中雙絞線應用過程中涉及的問題

(1)千兆主干交換機，接千兆分交換機，用什么線?六類線(CAT6)。

(2)千兆主干交換機，接百兆分交換機，用什么線?六類線(CAT6)。

(3)千兆主干交換機，接新服務器，用什么線?六類線(CAT6)。

(4)千兆主干交換機，接老服務器，用什么線?超五類(CAT5E).，跑100Mbps。

(5)千兆分交換機，接新機器，用什么線?預算多就用六類線(CAT6)，起碼要用超五類(CAT5E)。

(6)百兆分交換機，接舊機器，用什么線?用超五類.原來有可以不動，質量太差的話剪掉，全新布過超五類(CAT5E)。

常見的雙絞線

雙絞線常見的有3類線，5類線和超5類線，以及.新的6類線，前者線徑細而后者線徑粗，型號如下：

1)一類線：主要用于傳輸語音(一類標準主要用于八十年代初之前的電話線纜)，不同于數據傳輸。

2)二類線：傳輸頻率為1MHZ，用于語音傳輸和.高傳輸速率4Mbps的數據傳輸，常見于使用4MBPS規范令牌傳遞協議的舊的令牌 ?

3)三類線：指目前在ANSI和EIA/TIA568標準中指定的電纜，該電纜的傳輸頻率16MHz，用于語音傳輸及.高傳輸速率為10Mbps的數據傳輸主要用于10BASE--T。

4)四類線：該類電纜的傳輸頻率為20MHz，用于語音傳輸和.高傳輸速率16Mbps的數據傳輸主要用于基于令牌的局域網和 10BASE-T/100BASE-T。

5)五類線：該類電纜增加了繞線密度，外套一種高質量的絕緣材料，傳輸率為100MHz，用于語音傳輸和.高傳輸速率為10Mbps的數據傳輸，主要用于100BASE-T和10BASE-T網絡。這是.常用的以太網電纜。

6)超五類線：超5類具有衰減小，串?dāng)_少，并且具有更高的衰減與串?dāng)_的比值(ACR)和信噪比(Structural Return Loss)、更小的時延誤差，性能得到很大提高。超5類線主要用于千兆位以太網(1000Mbps)。

7)六類線：該類電纜的傳輸頻率為1MHz～250MHz，六類布線系統在200MHz時綜合衰減串?dāng)_比(PS-ACR)應該有較大的余量，它提供2倍于超五類的帶寬。六類布線的傳輸性能遠遠高于超五類標準，.適用于傳輸速率高于1Gbps的應用。

六類與超五類的一個重要的不同點在于：改善了在串?dāng)_以及回波損耗方面的性能，對于新一代全雙工的高速網絡應用而言，優良的回波損耗性能是重要的。六類標準中取消了基本鏈路模型，布線標準采用星形的拓?fù)浣Y(jié)構，要求的布線距離為：..鏈路的長度不能超過90m，信道長度不能超過100m。

目前，雙絞線可分為非屏蔽雙絞線(UTP=UNSHILDED TWISTED PAIR)和屏蔽雙絞線(STP=SHIELDED TWISTED PAIR)。屏蔽雙絞線電纜的外層由鋁鉑包裹，以減小輻射，但并不能完全消除輻射，屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙絞線電纜困難。

1非屏蔽雙絞線電纜具有優點

(1)無屏蔽外套，直徑小，節省所占用的空間;

(2)重量輕，易彎曲，易安裝;

(3)將串?dāng)_減至Z小或加以消除;

(4)具有阻燃性;

(5)具有獨立性和靈活性，適用于結構化綜合布線。

在這兩大類中又分100歐姆電纜，雙體電纜，大對數電纜，150歐姆屏蔽電纜等。

---
