示波器的使用方法（你會使用示波器？）

什么是示波器？

眾所周知，示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點（這是傳統的模擬示波器的工作原理）。在被測信號的作用下，電子束就好像一支筆的筆尖，可以在屏面上描繪出被測信號的瞬時值的變化曲線。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。

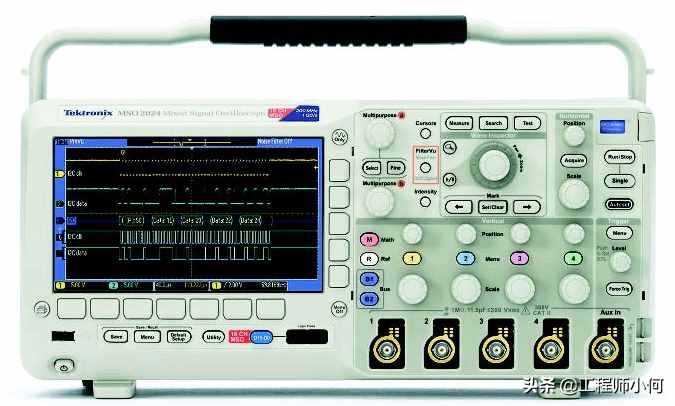

今天給大家講解的是Tektronix的示波器，示波器型號：DPO2000 和MSO2000 系列。

高手給你講解示波器使用，超詳細，值得收藏

首先我們來了解下示波器的基本參數

l 電源輸入電壓：從100 V 到240 V ±10%

l 電源輸入頻率：50/60 Hz（100 V 到240 V）400 Hz（115 V）

l 功率消耗：80 W（最大）

l 重量：6 公斤（7 磅，14 盎司），單獨示波器

l 高度，包括支腳，不包括手柄：175毫米（885英寸）

l 寬度：377 毫米（185 英寸）

l 厚度：從支腳到旋鈕前面：134毫米（3英寸）

l 深度：從支腳到前蓋前面：139毫米（47英寸）

l 間隙：50 毫米（2 英寸）

l 輸入電壓（信號與參考之間）：300VRMS CAT II

安裝類別II-用于在與低電壓安裝直接相連的電路上進行測量。

l 溫度：

工作狀態：+0 °C 到+50 °C

非工作狀態：-20 °C 到+60 °C

l 濕度：

工作狀態：高溫：40 °C 到50 °C，0% 到60% RH

工作狀態：低溫：0 °C 到40 °C，10% 到90% RH

非工作狀態：高溫：40 °C 到60 °C，5%到60% RH

非工作狀態：低溫：0 °C 到40 °C，5%到90% RH

示波器的注意事項

l 為確保正常散熱，請不要再示波器兩側和后面堆放物品。

l 為避免損壞儀器或探頭的表面，請勿使用任何磨蝕性試劑或化學清潔劑。

接下來給大家講解是示波器的前面板有哪些功能

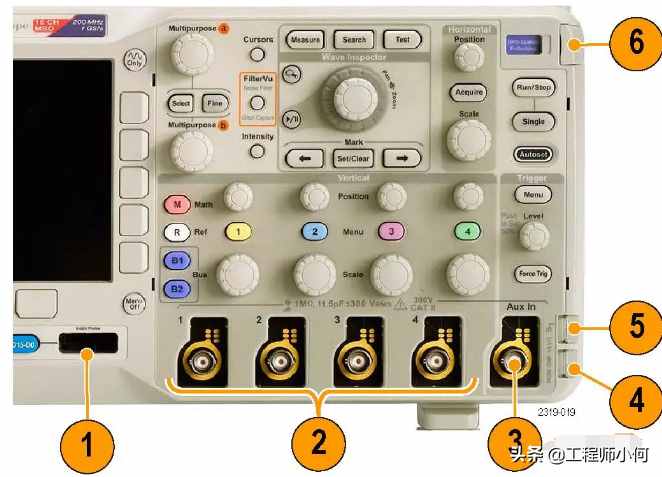

示波器前面板菜單

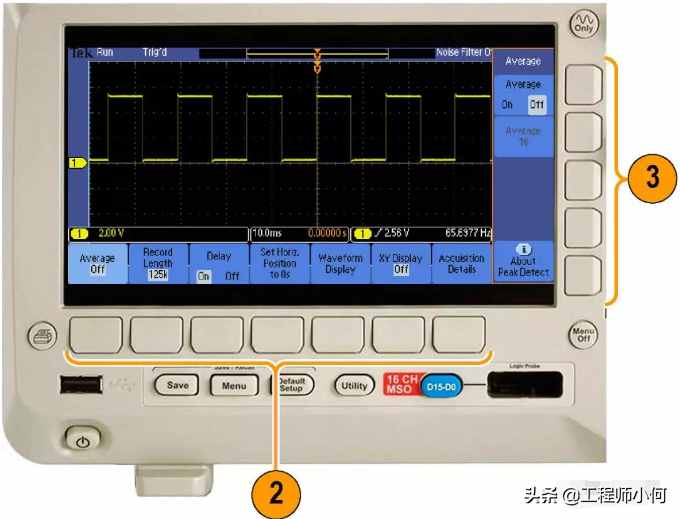

按某個前面板菜單按鈕以顯示要使用的菜單。

高手給你講解示波器使用，超詳細，值得收藏

按下方bezel按鈕選擇菜單項。如果出現彈出式菜單，旋轉通用旋鈕a 選擇所需的選項。如果出現彈出式菜單，請?jiān)俅伟聪掳粹o選擇所需的選項。

按某個側面bezel按鈕選擇側面bezel菜單項。如果菜單項包含多個選項，可重復按下側面bezel按鈕可看到全部選項。如果出現彈出式菜單旋轉通用旋鈕a 選擇所需的選項。

高手給你講解示波器使用，超詳細，值得收藏

要清除側面bezel菜單，請?jiān)侔聪路絙ezel按鈕或按Menu Off。

高手給你講解示波器使用，超詳細，值得收藏

某些菜單選項需要設置數字值才能完成設置。使用上方或下方通用旋鈕a和b來調整數值。

按下“精細”關閉或打開進行細微調整的功能。

高手給你講解示波器使用，超詳細，值得收藏

下面是示波器的菜單按鈕使用講解，請大家繼續往下看

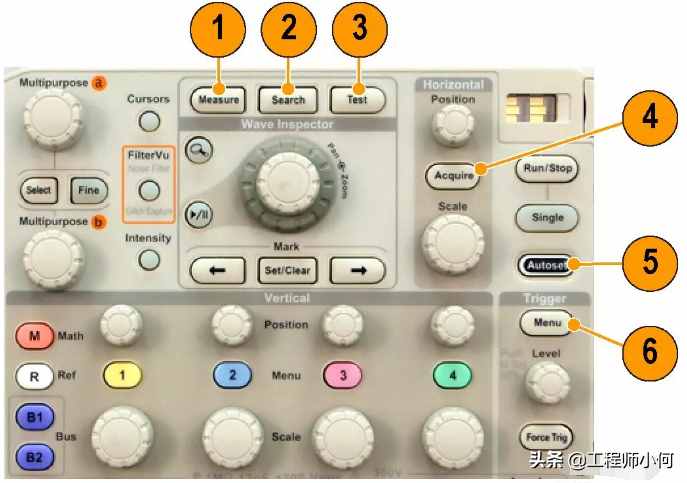

菜單按鈕的使用

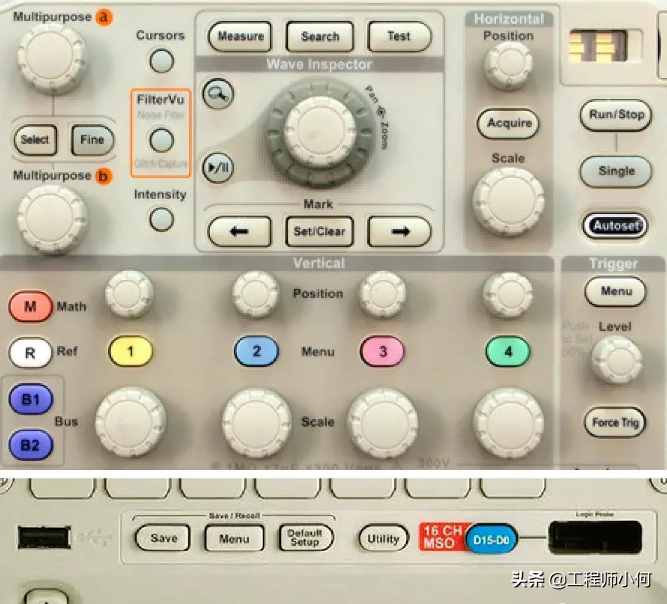

使用菜單按鈕可以執行示波器的許多功能。

測量。按該按鈕對波形執行自動測量或配置光標。

搜索。按該按鈕在捕獲數據中搜索用戶定義的事件/標準。

測試。按此按鈕可以激活高級的或?qū)ｉT應用的測試功能。

采集。按此按鈕可以設置采集模式并調整記錄長度。

自動設置。按此按鈕可以對示波器設置執行自動設置。

“觸發”菜單。按此按鈕可以指定觸發設置。

高手給你講解示波器使用，超詳細，值得收藏

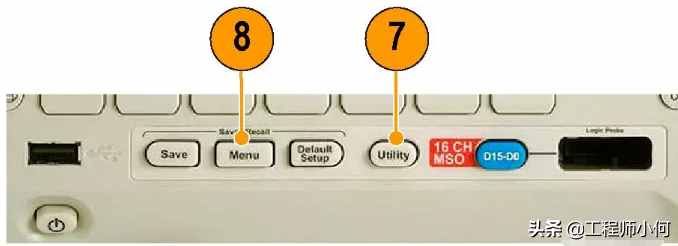

Utility。按此按鈕可以激活系統輔助功能，如選擇語言或設置日期/時間。

Save/Recall（保存/ 調出）菜單。按下可保存和調出內部存儲器或USB 閃存驅動器內的設置、波形和屏幕圖像。

高手給你講解示波器使用，超詳細，值得收藏

通道3 或4 菜單。按下即可以設置輸入波形的垂直參數，并在顯示器上顯示或刪除相應的波形。

高手給你講解示波器使用，超詳細，值得收藏

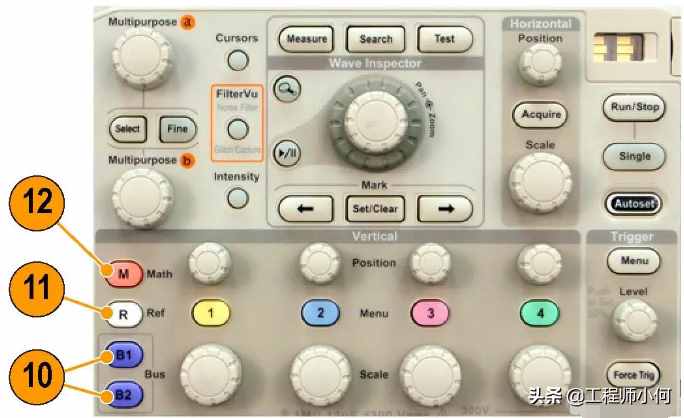

B1 或B2。如果有對應的模塊應用密鑰，則按下即可定義和顯示串行總線。DPO2AUTO模塊支持CAN和LIN總線。DPO2EMBD 模塊支持I2C 和SPI 總線。DPO2COMP 模塊支持RS-23RS-42RS-485 和UART 總線。在MSO2000 產品上提供并行總線支持。另外，按B1 或B2 按鈕可以顯示總線或刪除所顯示的相應總線。

1R。按此按鈕可以管理基準波形，包括顯示每個基準波形或刪除所顯示的基準波形。

1M。按此按鈕可以管理數學波形，包括顯示數據波形或刪除所顯示的數據波形。

高手給你講解示波器使用，超詳細，值得收藏

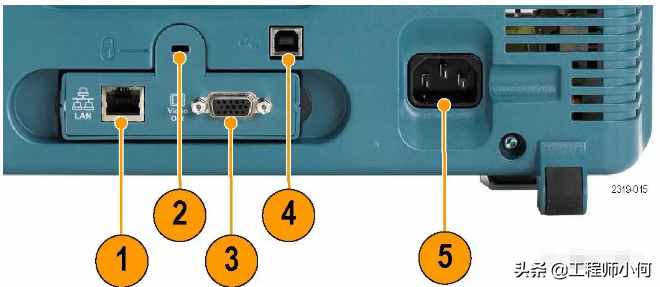

示波器的一些其他附件設置的功能

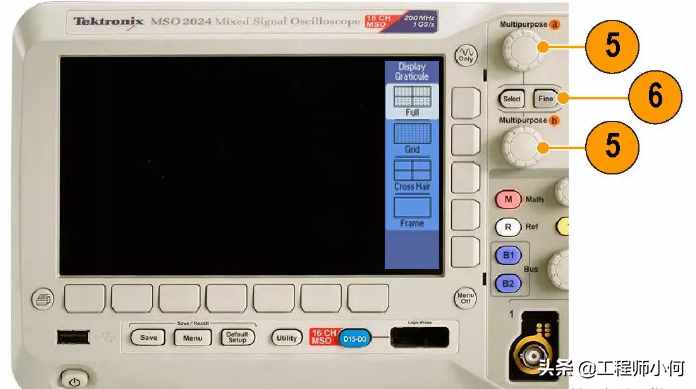

這些按鈕和旋鈕控制波形、光標和其他數據輸入。

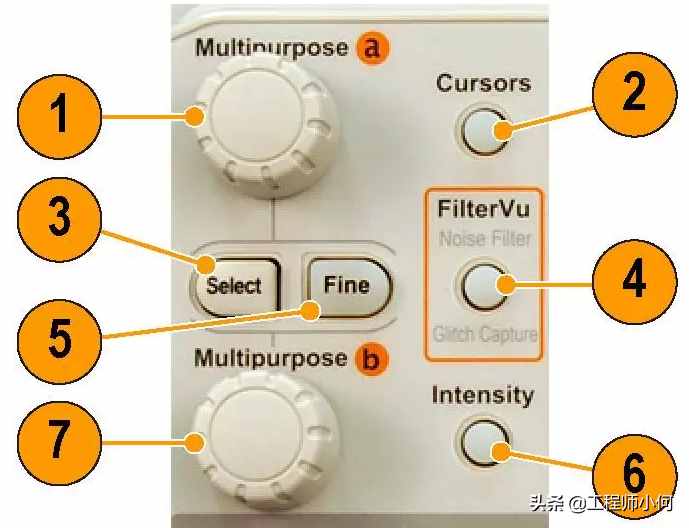

激活后，旋轉上方的通用旋鈕a可以移動光標、設置菜單項的數字參數值或從選項的彈出列表中進行選擇。按附近的“精細”按鈕可以在粗調和微調之間進行切換。當a或b被激活時，屏幕圖標會提示。

“光標”。按一次便可激活兩個垂直光標。再按一次可以打開兩個垂直光標和兩個水平光標。再按一次將關閉所有光標。光標打開時，可以旋轉通用旋鈕以控制其位置。

選擇。按此按鈕可以激活特殊功能。例如，當使用兩個垂直光標（水平光標不可見）時，可以按此按鈕鏈接光標或取消光標之間的鏈接。當兩個垂直光標和兩個水平光標都可見時，可以按此按鈕激活垂直光標或水平光標。

FilterVu。按下可過濾信號中無用的噪聲而同時仍然捕獲毛刺。

“精細”。按此按鈕可以使用通用旋鈕a 和b 的垂直和水平位置旋鈕、觸發電平旋鈕以及許多操作在粗調和精細之間進行切換。

亮度。按下可用多功能旋鈕a 控制波形的顯示亮度，用旋鈕b 控制刻度亮度。

高手給你講解示波器使用，超詳細，值得收藏

激活時，旋轉下方通用旋鈕b，可以移動光標或設置菜單項的數字參數值。按“精細”可以更緩慢地進行調整。

縮放按鈕。按此按鈕可激活縮放模式。

平移（外環旋鈕）。旋轉該環可以在采集的波形上滾動縮放窗口。

縮放（內環旋鈕旋轉該旋鈕可以控制縮放因子。順時針旋轉可以放大。逆時針旋轉可以縮小。

1播放/暫停按鈕。按此按鈕可以開始或停止波形的自動平移。使用平移旋鈕控制速度和方向。

1←上一標記。按此按鈕可以跳到上一波形標記

1設置/清除標記。按此按鈕可以建立或刪除波形標記。

1→下一標記。按此按鈕可以跳到下一波形標記

高手給你講解示波器使用，超詳細，值得收藏

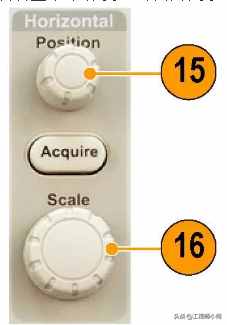

1水平位置。旋轉此旋鈕可以調整觸發點相對于采集的波形的位置。按“精細”可以進行更小調整。

1水平標度。旋轉此旋鈕可以調整水平標度（時間/分度）。

高手給你講解示波器使用，超詳細，值得收藏

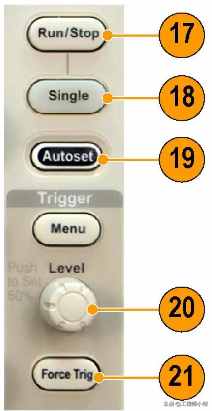

1運行/停止。按此按鈕可以開始或停止采集。

1單次。按此按鈕進行單一采集。

1自動設置。按此按鈕可以自動設置垂直、水平和觸發控制以進行有用、穩定的顯示。

20.觸發電平。旋轉此旋鈕可以調整觸發電平。按下設為50%。按“觸發”部分的“位置”旋鈕可

2強制觸發。按此按鈕可以強制執行立即觸發事件。

高手給你講解示波器使用，超詳細，值得收藏

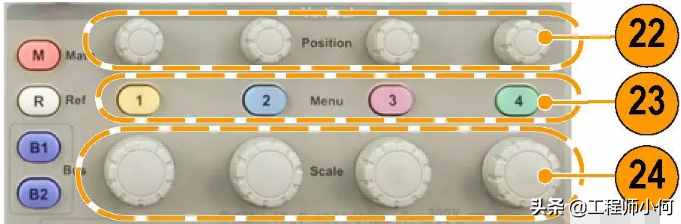

2垂直位置。旋轉這些旋鈕可以調整相應波形的垂直位置。按“精細”可以進行更小調整。

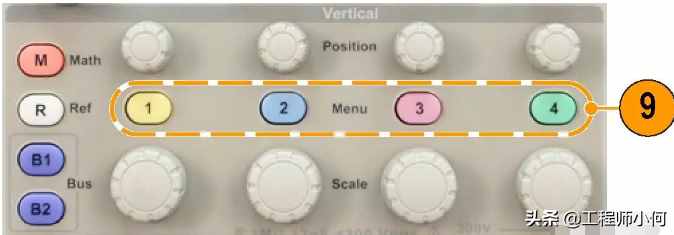

24。按這些按鈕之一可以顯示波形或刪除所顯示的相應波形以及訪問垂直菜單。

2垂直標度。旋轉此旋鈕可以調整相應波形的垂直標度因子（伏特/分度）。

高手給你講解示波器使用，超詳細，值得收藏

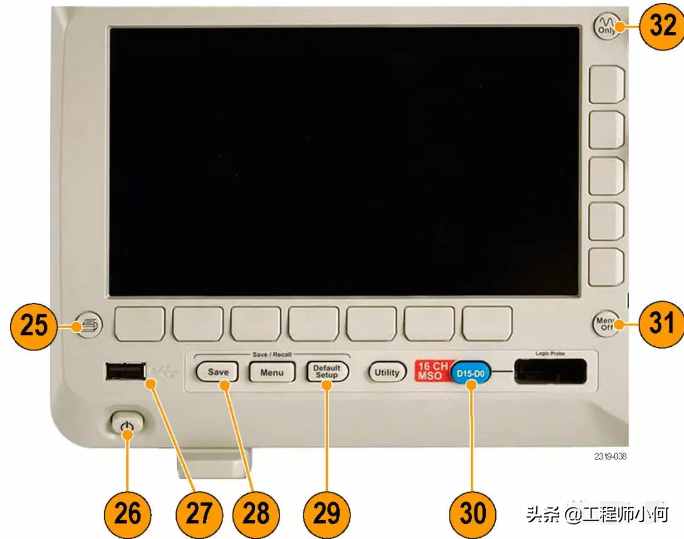

2打印。按下可打印到PictBridge打印機。

2電源開關。按下可打開或關閉示波器電源。

2USB 0 主機端口。將USB 外設（例如鍵盤或閃存驅動器）插入示波器。

2Save。按此按鈕可以執行立即保存操作。保存操作使用當前保存參數，如Save / Recall菜單中所定義。

2Default Setup。按此按鈕可以將示波器立即還原為默認設置。

30.D15 - D0。按下即在顯示器上顯示或刪除數字通道，并訪問通道設置菜單（僅適用于MSO2000 系列）。

3Menu Off。按此按鈕可以清除屏幕中顯示的菜單。

3僅波形。按下即可從屏幕中清除菜單和讀數信息，使示波器僅顯示波形或總線。再按一次可調出先前的菜單和讀數信息。

高手給你講解示波器使用，超詳細，值得收藏

這里說的是示波器使用技巧，直觀顯示波形

識別顯示器中的項

右邊各項可能出現在顯示器上。在任一特定時間，不是所有這些項都可見。菜單關閉時，某些讀數會移出方格圖區域。

高手給你講解示波器使用，超詳細，值得收藏

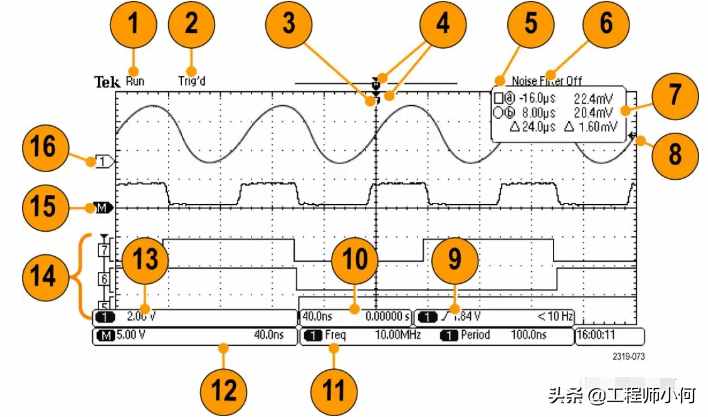

采集讀數顯示采集運行、停止或采集預覽有效的時間。圖標有：

l 運行：采集已啟用

l 停止：采集未啟用

l 滾動：處于滾動模式（每分度40 ms 或更低）

l 預覽：在此狀態下，示波器停止或處于觸發之間?？梢愿淖兯交虼怪?位置或標度以查看下一個采集信號的概況。

觸發狀態讀數顯示觸發狀態。狀態條件有：

l 已觸發：觸發

l 自動：正在采集未觸發數據

l 預觸發：正在采集預觸發數據

l 觸發?：正在等待觸發

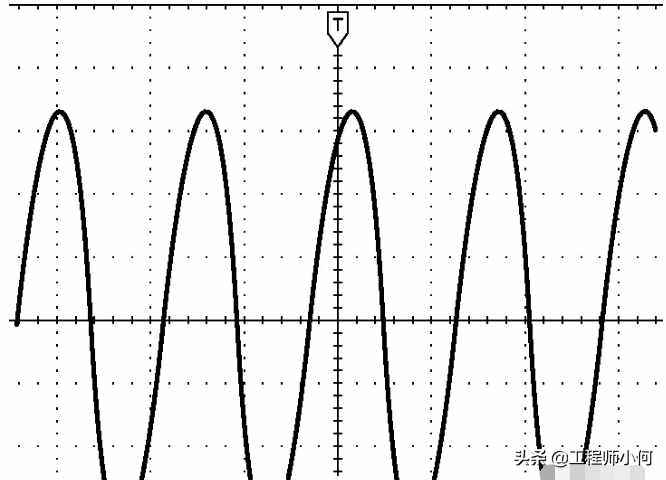

觸發位置圖標顯示采集的觸發位置。

高手給你講解示波器使用，超詳細，值得收藏

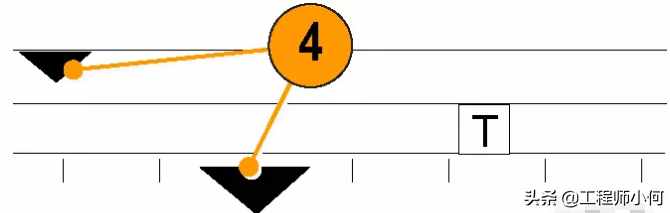

擴展點圖標（橙色三角）顯示一個點，水平標度以該點為中心擴展或縮小。

高手給你講解示波器使用，超詳細，值得收藏

波形記錄視圖顯示相對于波形記錄的觸發位置。線的顏色與選定波形顏色相對應。

高手給你講解示波器使用，超詳細，值得收藏

FilterVu 指示器顯示可變低通濾波器是否處于活動狀態。

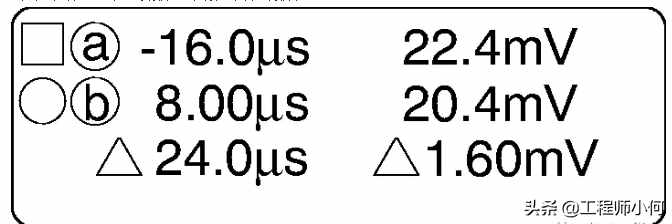

光標讀數顯示每個光標的時間、幅度和增量(△)值。對于FFT測量，該讀數顯示頻率和幅度。

對于串行總線，讀數顯示解碼后的數值。

高手給你講解示波器使用，超詳細，值得收藏

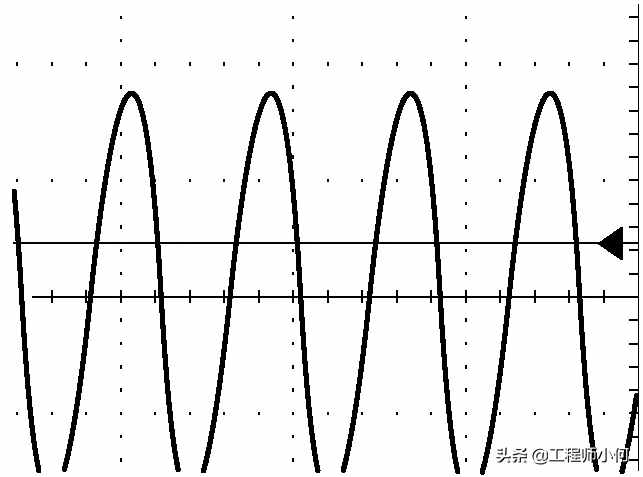

觸發電平圖標顯示波形的觸發位置。圖標顏色與觸發源通道顏色相對應

高手給你講解示波器使用，超詳細，值得收藏

觸發讀數顯示邊沿觸發的觸發信號源、斜率、電平和頻率。其他觸發類型的觸發讀數顯示其他參數。

高手給你講解示波器使用，超詳細，值得收藏

水平位置/刻度讀數出現在水平刻度的頂行內（使用“水平比例尺”旋鈕調節）。

當“延遲模式”打開時，底行內顯示從T 符號至擴展點圖標之間的時間（使用“水平位置”旋鈕調節）。

使用“水平位置”在觸發發生的時間和實際捕獲數據的時間之間插入添加的延遲時間。插入負時間將捕獲更多預觸發信息。

當“延遲模式”關閉時，底行內以百分比形式顯示采集內觸發的時間位置。

高手給你講解示波器使用，超詳細，值得收藏

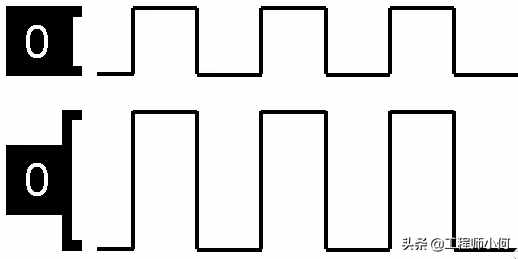

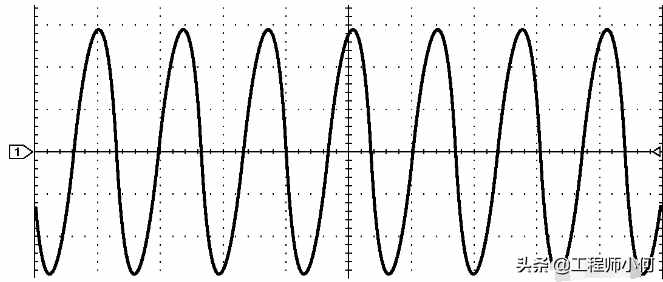

1對于數字通道（僅適用于MSO2000系列），基線指示器對通道進行標記，并指向高低電平。其顏色則采用電阻器上使用的顏色編碼。D0 指示器為黑色，D1 指示器為棕色，D2指示器為紅色，依此類推?？偩€顯示表示串行總線或并行總線的解碼后的包電平信息（僅適用于MSO2000 系列）?？偩€指示器顯示總線編號和總線類型。定時分辨率讀數在圖中未示出，它顯示數字通道的定時分辨率。要查看讀數，請按D15-D0 前面板按鈕。
