三爪卡盤結構（機床三爪卡盤種類及結構原理）

卡盤是機床上用來夾緊工件的機械裝置。從卡盤爪數上面可以分為兩爪卡盤、三爪卡盤、四爪卡盤、六爪卡盤和特殊卡盤。從使用動力上可以分為手動卡盤、氣動卡盤、液壓卡盤、電動卡盤和機械卡盤。從結構上面還可以分為中空型和中實型。

手動三爪卡盤結構

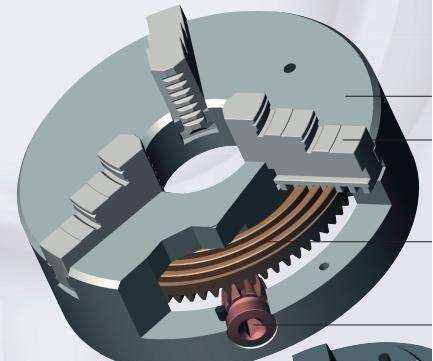

三爪卡盤是由爪盤體、小錐齒輪、大錐齒輪(另-端是平面螺紋) 和三個卡爪組成。三個卡爪上有與平面螺紋相同螺牙與之配合，三個卡爪在爪盤體中的導槽中呈120均布。爪盤體的錐孔與車床主軸前端的外錐面配合，起對中作用，通過鍵來傳遞扭矩,最后用螺母將卡盤體鎖緊在主軸上。

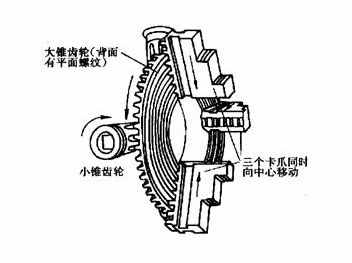

當轉動其中一個小傘齒輪時，即帶動大傘齒輪轉動，其上的平面螺紋又帶動三個卡爪同時向中心或向外移動，從而實現自動定心。定心精度不高，約為0.05~0.15mm。

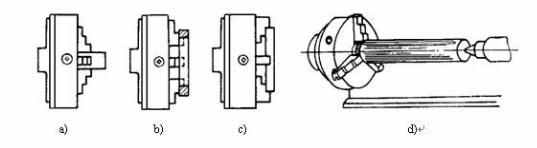

三個卡爪有正爪和反爪之分，有的卡盤可將卡爪反裝即成反爪，當換上反爪即可安裝較大直徑的工件。當直徑較小時，工件置于三個長爪之間裝夾(下圖a)，可將三個卡爪伸入工件內孔中利用長爪的徑向張力裝夾盤、套、環狀零件(下圖b)，當工件直徑較大，用順爪不便裝夾時，可將三個順爪換成反爪進行裝夾(下圖c)，當工件長度大于4倍直徑時，應在工件右端用尾架頂尖支撐(下圖d)。

動力三爪卡盤結構

動力卡盤屬于自動定心卡盤，配以不同的動力裝置(氣缸、油缸或電機)，便可組成氣動卡盤、液壓卡盤或電動卡盤。氣缸或油缸裝在機床主軸后端，用穿在主軸孔內的拉桿或拉管，推拉主軸前端卡盤體內的楔形套，由楔形套的軸向進退使3個卡爪同時徑向移動，這種卡盤動作迅速，卡爪移動量小，適于在大批量生產中使用。

---
